Háromfázisú motoros szivattyúkat különbségkioldós
külső motorvédőkapcsolóval kell bekötni, amelyen
a beállított leoldási áram értéke egyezzék meg
a szivattyú adattábláján lévő értékkel. A főkapcsoló
nyitott állásában az érintkezők között min. 3 mm-nek
kell lenni.
Ha a háromfázisú motoros szivattyúhoz
úszókapcsolót is csatlakoztattak, elektromágneses
különbségkioldós kapcsolót kell beépíteni.
Az egyfázisú motoros szivattyúkban a tekercsbe
beépített hőfokkapcsoló található, ezért további
motorvédelemre nincsen szükség.
Figyelmeztetés
A motor túlterhelésekor
a hőfokkapcsoló automatikusan
kikapcsol, majd a motor kellő lehülése
után automatikusan visszakapcsol.
3.1 A forgásirány ellenőrzése
(csak háromfázisú motoroknál)
Ha a szivattyút új helyre építik be ellenőrizni kell
a forgásirányát.
Ennek lépései:
1. A szivattyút úgy helyezzük el, hogy lássuk
a járókerekét.
2. A szivattyút rövid időre bekapcsoljuk.
3. A járókerék forgásirányát megfigyeljük.
A helyes irányt a szűrőn lévő nyíl mutatja (alúlról
nézve az óramutató járásával egyező). Ha nem
jó a forgásirány, a motor vezeték végén két fázist
fel kell cserélni.
Ha a szivattyút csővezetékbe építették be, akkor
a forgásirány ellenőrzés lépései:
1. A szivattyút bekapcsolni és a térfogatáramot
vagy a szállítómagasságot ellenőrizni.
2. A szivattyút kikapcsolni és 2 fázist felcserélni.
3. A szivattyút bekapcsolni és az 1. szerinti mérést
megismételni.
4. A szivattyút kikapcsolni.
Összehasonlítjuk az 1. és 3. pont mérési
eredményeit. Az a helyes forgásirány, ahol a mért
értékek a nagyobbak.
4. Szerelés
Figyelmeztetés
A szivattyút csak képesített
szakemberek szerelhetik.
Az Unilift AP35 és AP50 szivattyúknál
meg kell győződni arról, hogy
a szerelők véletlenül se érjenek hozzá
a járókerékhez.
Az EN 60335-2-41/A2:2010
szabványnak megfelelően, ez az
5 méteres hálózati kábellel ellátott
Megjegyz.
termék csak beltéri alkalmazásokban
használható.
4.1 Csatlakoztatás
Állandó beépítéskor azt ajánljuk, hogy
a nyomócsőbe hollandi csavarzatot, visszacsapó és
elzáró szerelvényt építsenek be.
Ha a szivattyút a 6. ábrán bemutatott
100 mm-es minimális úszókapcsoló kábellel kútba
építik be, a kút mérete feleljen meg a 2. ábrán
bemutatott legkisebb méreteknek.
Ezen túlmenően a szivattyút úgy kell méretezni,
hogy az aknába befolyás térfogatárama ne legyen
nagyobb, mint a szivattyúé.
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹

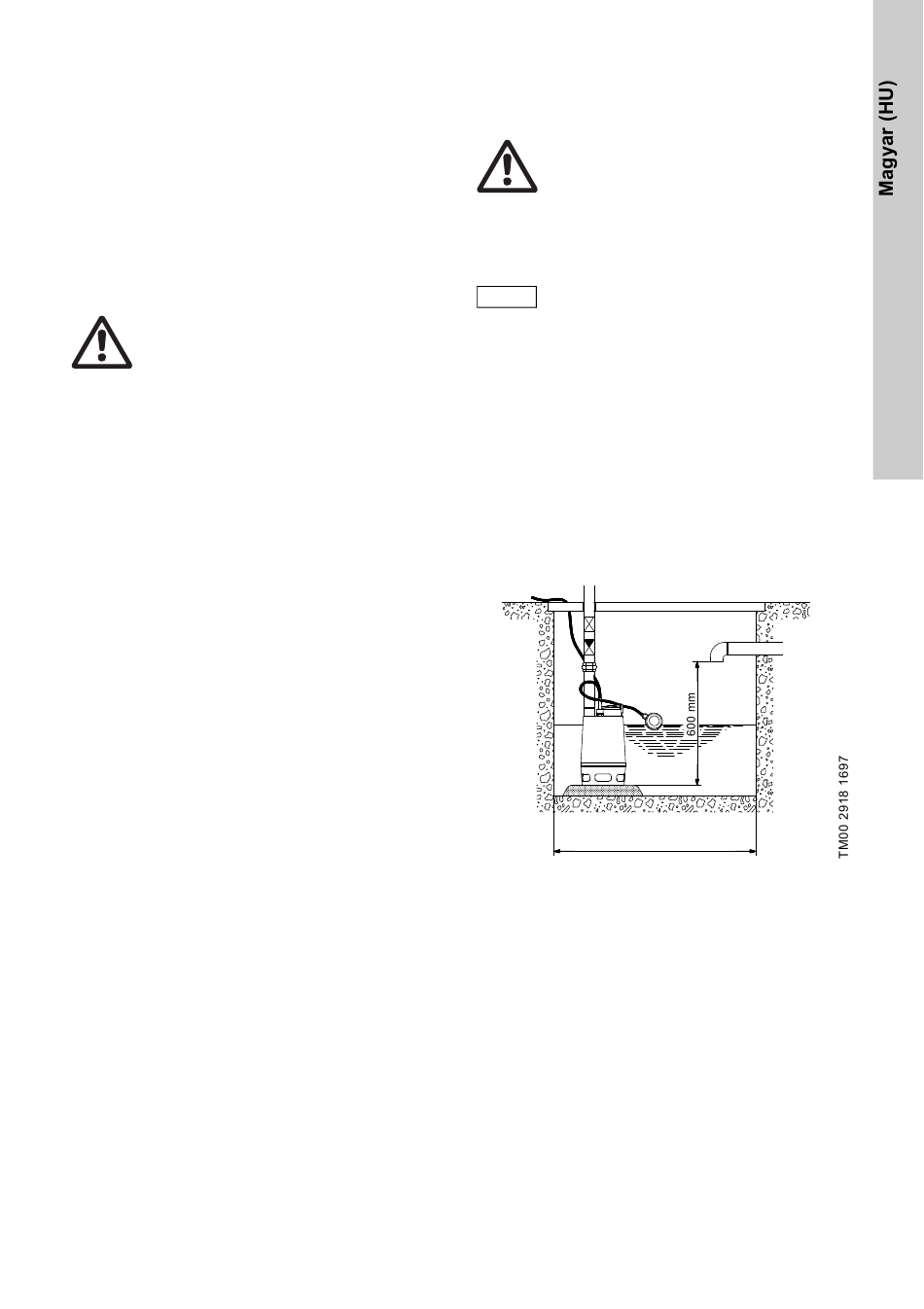

2. ábra
Pumpland.ru
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
550 mm
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
73
