Installatie
1

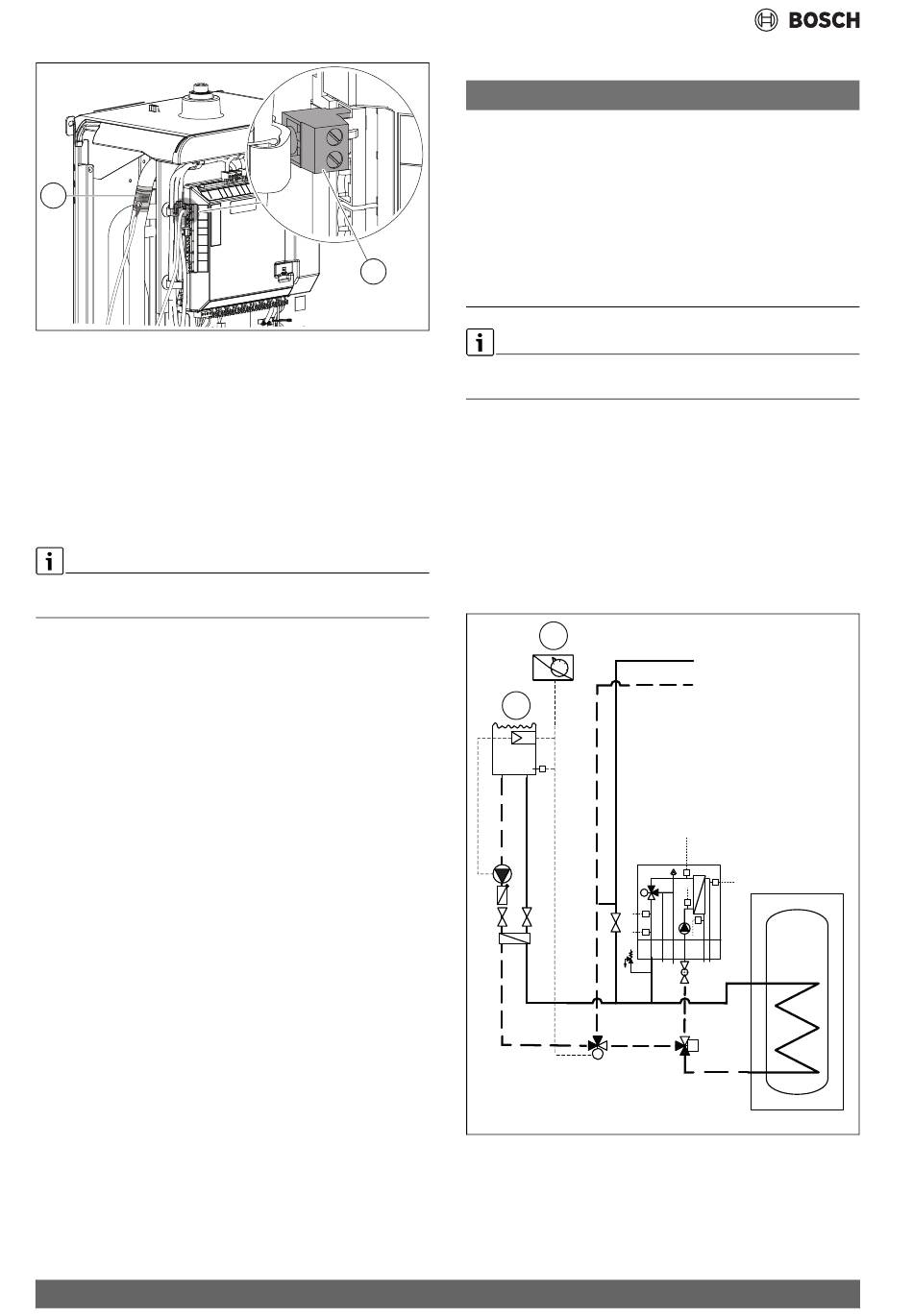

Afb. 24 Positie dauwpuntbewaking
[1]
Dauwpuntbewaking met kabel
[2]
Stekker, dauwpuntbewaking
Voor gebruik van de cv-installatie in koelbedrijf is montage van een ka-
merthermostaat nodig om condensvorming te voorkomen.
Er zijn twee installatiemogelijkheden:
• Kamerthermostaat met geïntegreerde dauwpuntbewaking (CR10H
of ModuLine 1010H).
• Kamerthermostaat (CR10 of ModuLine 1010) in combinatie met
dauwpuntbewaking in de cv-installatie.
Voor het niet-condenserende koelbedrijf wordt gebruik van de kamer-
thermostaat CR10H of ModuLine 1010H aanbevolen.
De installatie van een kamerthermostaat met geïntegreerde dauwpunt-
bewaking (vochtsensor) vergroot de betrouwbaarheid van de koelmo-
dus, omdat de aanvoertemperatuur in dit geval automatisch via de
bedieningsunit overeenkomstig het actuele dauwpunt wordt geregeld.
▶ Kamerthermostaat met geïntegreerde dauwpuntbewaking (vocht-
sensor) installeren ( Instructies van de kamerthermostaat aanhou-
den).
▶ Elektrische aansluiting (Hoofdstuk 6.8.4).
Wanneer een kamerthermostaat zonder geïntegreerde dauwpuntbewa-
king (vochtsensor) wordt gebruikt, moet een extra dauwpuntbewaking
(vochtsensor) in de cv-installatie worden geïnstalleerd.
▶ Kamerthermostaat monteren, om de koelmodus van de cv-installatie
in te stellen ( Instructies van de kamerthermostaat aanhouden).
▶ Elektrische aansluiting (Hoofdstuk 6.8.4).
18
5.7.5
Installatie met zwembad
OPMERKING
Gevaar voor functiestoringen!
Als de zwembassin-mengmodule in de installatie op een verkeerde
plaats gemonteerd wordt, zijn bedrijfsstoringen mogelijk. De mengmo-
dule voor het zwembad mag niet in de aanvoer gemonteerd worden, om-
dat daardoor het overstortventiel geblokkeerd zou kunnen worden.
▶ Zwembad-mengmodule in de retour naar de binnenunit monteren
(zoals in het voorbeeld zwembadinstallatie getoond).
▶ T-stuk in de aanvoer van de binnenunit voor de bypass monteren.
2
▶ De mengmodule voor het zwembad niet als cv-groep in de installatie
monteren.
0010046700-001
Een voorwaarde voor het gebruik van de zwembassinverwarming is de
installatie van een zwembassinmodule (accessoire).
▶ Zwembad installeren ( instructie zwembad).
▶ Mengmodule voor zwembad installeren.
▶ Alle leidingen en aansluitingen isoleren.
▶ Zwembadmodule installeren ( instructie voor de zwembadmodu-
le).
▶ Elektrische aansluiting (hoofdstuk 6.8.6).
▶ Looptijd van het zwembassin-omschakelventiel bij de inbedrijfname
instellen ( instructie van de bedieningsunit).
▶ Voer de benodigde instellingen voor het zwembassinbedrijf uit ( in-
structie van de bedieningsunit).
2
Afb. 25 Exemplarische weergave voor de zwembadininstallatie
[1]
Zwembassinmodule
[2]
Zwembassin
[VC1] Zwembassin-mengmodule
[HS] Cv-systeem
1
1
HS
M
M
VC1
Compress Hybrid 3400i AW – 6721841571 (2023/08)
0010031976-001
