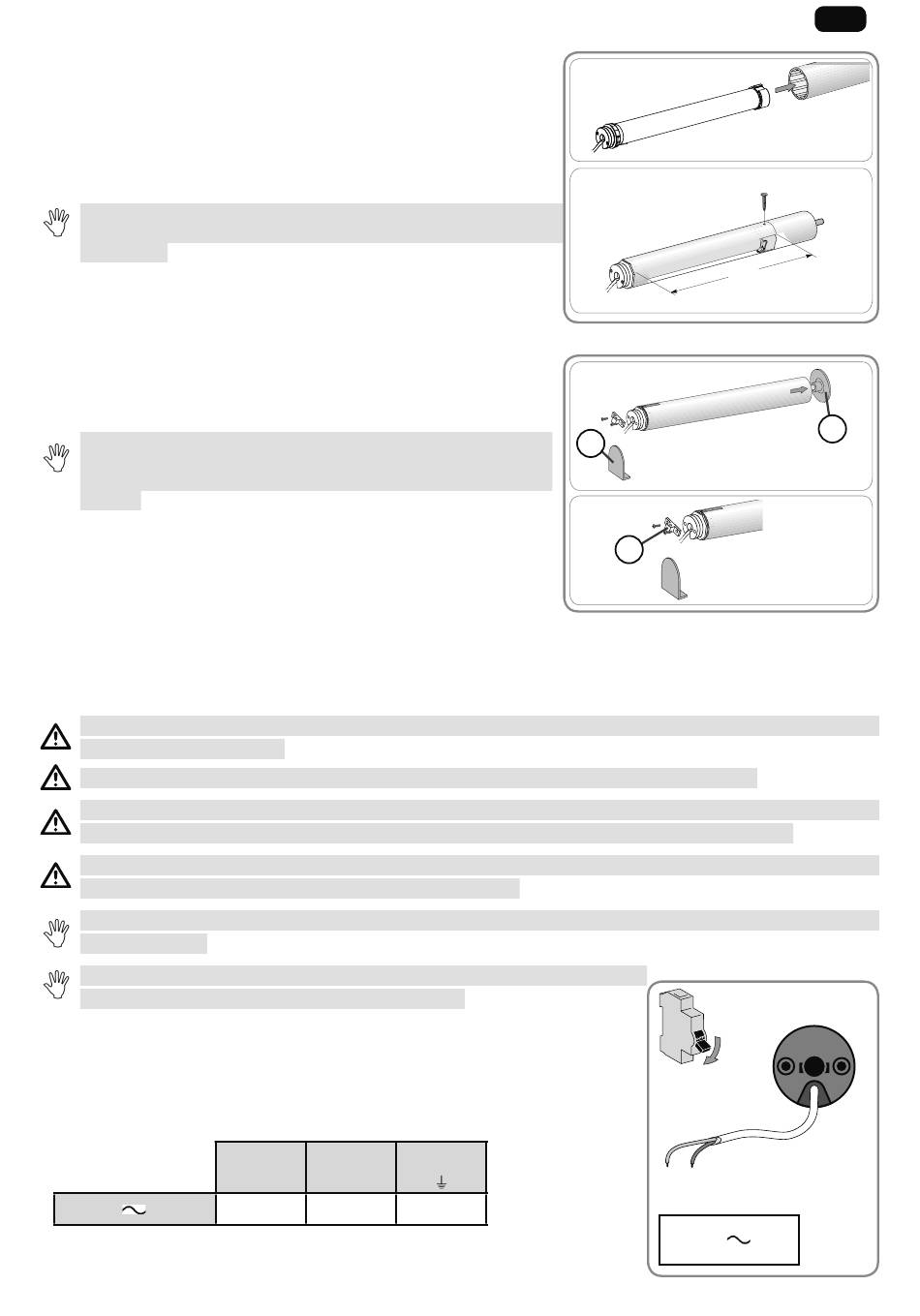

2.1.3. Assemblage motorisatie - buis
1) Schuif de motorisatie in de oprolbuis.
Bij van binnen gladde oprolbuizen plaatst u de inkeping over
de nok van de adapter.
2)Bevestig de buis aan de motor met behulp van
parkerschroeven of met stalen klinknagels afhankelijk van de
afmeting (L1).
De schroeven of klinknagels mogen niet aan de
motorisatie, maar uitsluitend aan de meenemer worden
vastgezet.
2.1.4. Montage van het geheel buis - motorisatie
Monteer en bevestig het geheel buis-motorisatie op de
1)
eindassteun f en op de motorisatiesteun g :
Controleer of het geheel buis-motorisatie is vergrendeld
op de eindassteun. Dit voorkomt dat het geheel buis-
motorisatie uit de bevestiging van de eindassteun
schuift.
Breng, afhankelijk van het type steun, de borgring (h) op
2)
zijn plaats.
2.2. AANSLUITING
Kabels die door een metalen schot lopen moeten beschermd en geïsoleerd worden door een
doorvoerrubber of -huls.
Maak kabels vast zodat zij niet in contact kunnen komen met bewegende delen.
Als de motor buiten wordt gebruikt en de stroomkabel van het type H05VVF is, moet u de kabel
tegen UV-stralen beschermen door hem bijvoorbeeld in een kabelgoot te installeren.
De kabel van de Oximo 40 io kan niet worden verwijderd. Stuur de motorisatie in geval van
beschadiging van de kabel terug naar de aftersales.
Monteer de voedingskabel altijd met een lus zodat er geen water in de motorisatie kan
binnendringen!
Zorg dat de voedingskabel van de motorisatie toegankelijk blijft: hij
moet gemakkelijk vervangen kunnen worden.
Schakel de netvoeding uit.
-
Sluit de motorisatie aan volgens de informatie in de tabel hieronder:
-
230 V
50 Hz
