14 Installatie van de unit
14.2

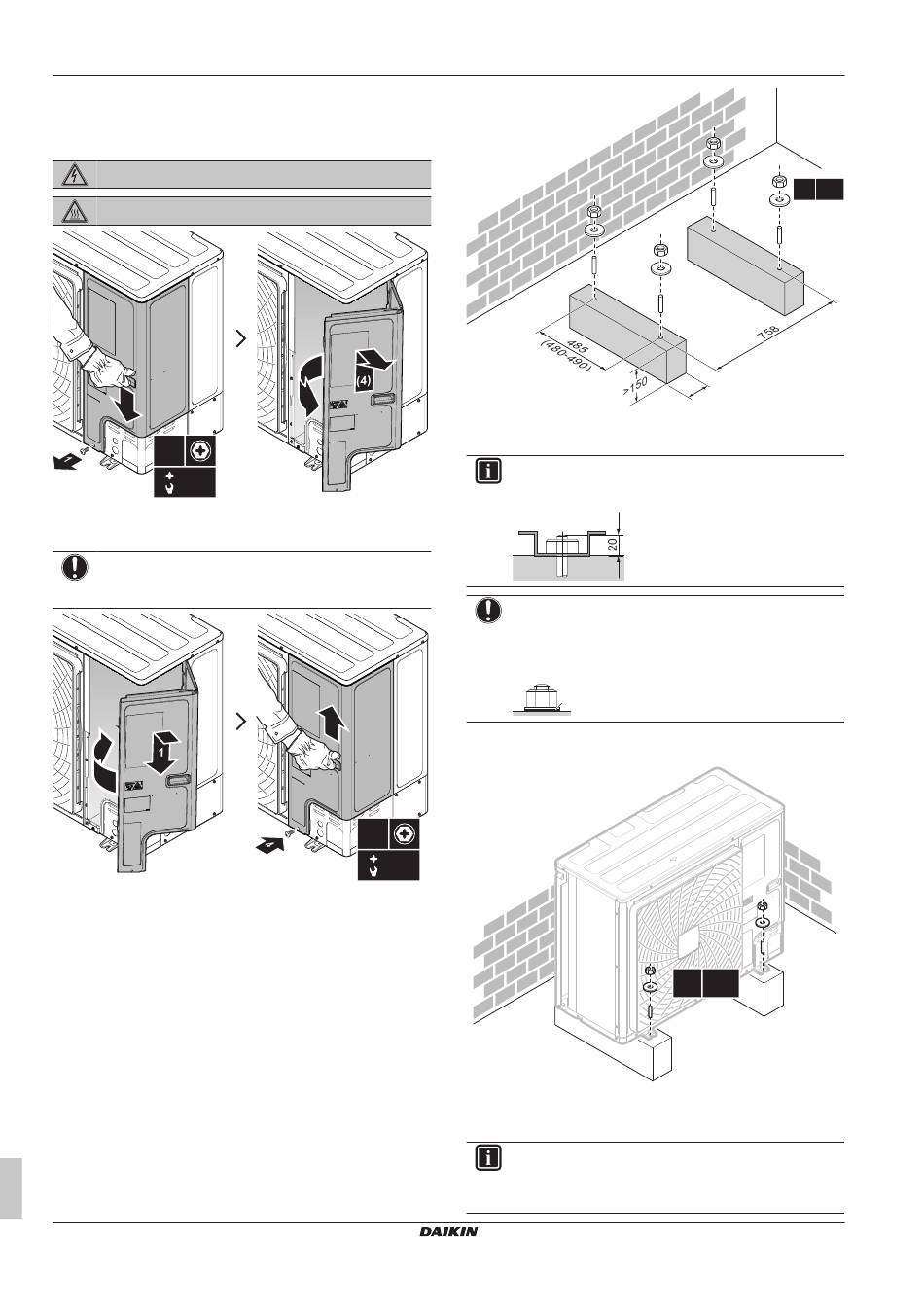

De unit openen en sluiten
14.2.1
De buitenunit openen
GEVAAR: RISICO OP ELEKTROCUTIE
GEVAAR: RISICO OP BRANDWONDEN
2
1×
PH2
8 mm
14.2.2
De buitenunit sluiten
OPMERKING
Wanneer u het deksel van de buitenunit sluit, let op dat u
het aanhaalkoppel van 4,1 N•m NIET overtreft.
2
14.3
De buitenunit monteren
14.3.1
De installatiestructuur voorzien
Leg 4 sets met ankerbouten, moeren en vulringen klaar (lokaal te
voorzien):
Montagehandleiding en gebruiksaanwijzing
22
3
(mm)
3
14.3.2
1×
PH2
8 mm
14.3.3
a
Blokkeer de afvoeropeningen van de bodemplaat van de
unit niet.
INFORMATIE
De aanbevolen hoogte van het bovenste uitstekend deel
van de bouten bedraagt 20 mm.
OPMERKING
Maak de buitenunit vast aan de funderingsbouten met
moeren met plastic vulringen (a). Als de coating op het
bevestigingsdeel weg is, kan het metaal gemakkelijk gaan
roesten.
a
De buitenunit installeren
4× M12
Afvoer voorzien
INFORMATIE
U kan zo nodig een afvoerbak (ter plaatse te voorzien)
gebruiken om te verhinderen dat afgevoerd water zou
druppelen.
Inverter-buitenunit voor AHU-optiekit en luchtgordijnen
4× M12
a
ERA100~140A7V/Y1B
4P780151-1 – 2024.06
