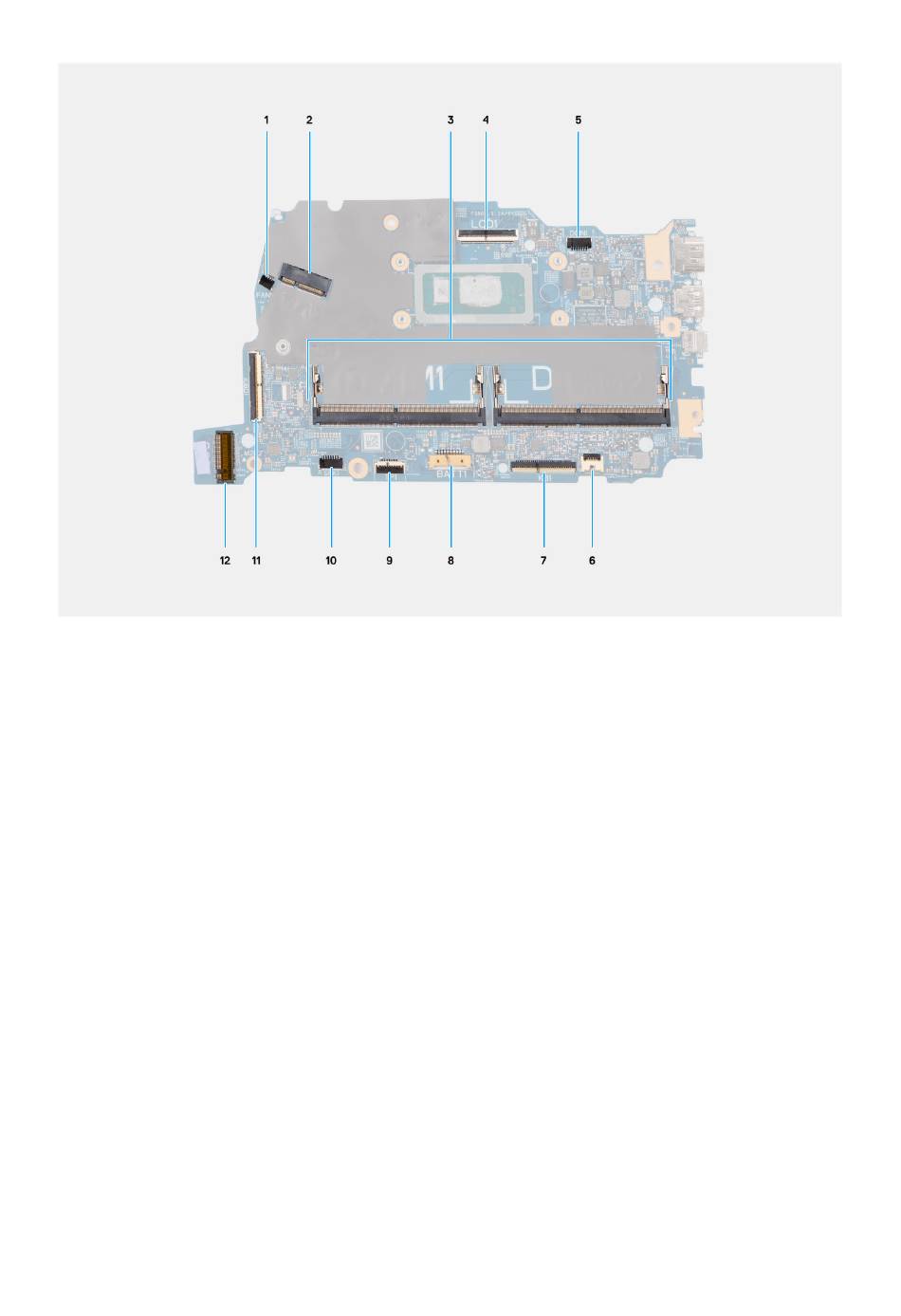

Afbeelding 72. Systeemkaartconnectoren
1. Connector van de ventilatorkabel (FAN1)
2. Connector voor draadloze kaart (WLAN1)
3. Geheugenmoduleconnectoren (DIMM1 en DIMM2)
4. Connector voor eDP-kabel (LCD)
5. Connector voor voedingsadapterpoort (DCIN1)
6. Connector van kabel voor toetsenbordverlichting (KBBL1)
7. Connector van toetsenbordkabel (KB1)
8. Batterijconnector (BATT1)
9. Connector voor touchpadkabel (TP1)
10. Connector voor luidsprekerkabel (SPK1)
11. Connector van I/O-kaartkabel (IOBD1)
12. M.2 SSD-connector (SSD1)
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de installatieprocedure.
