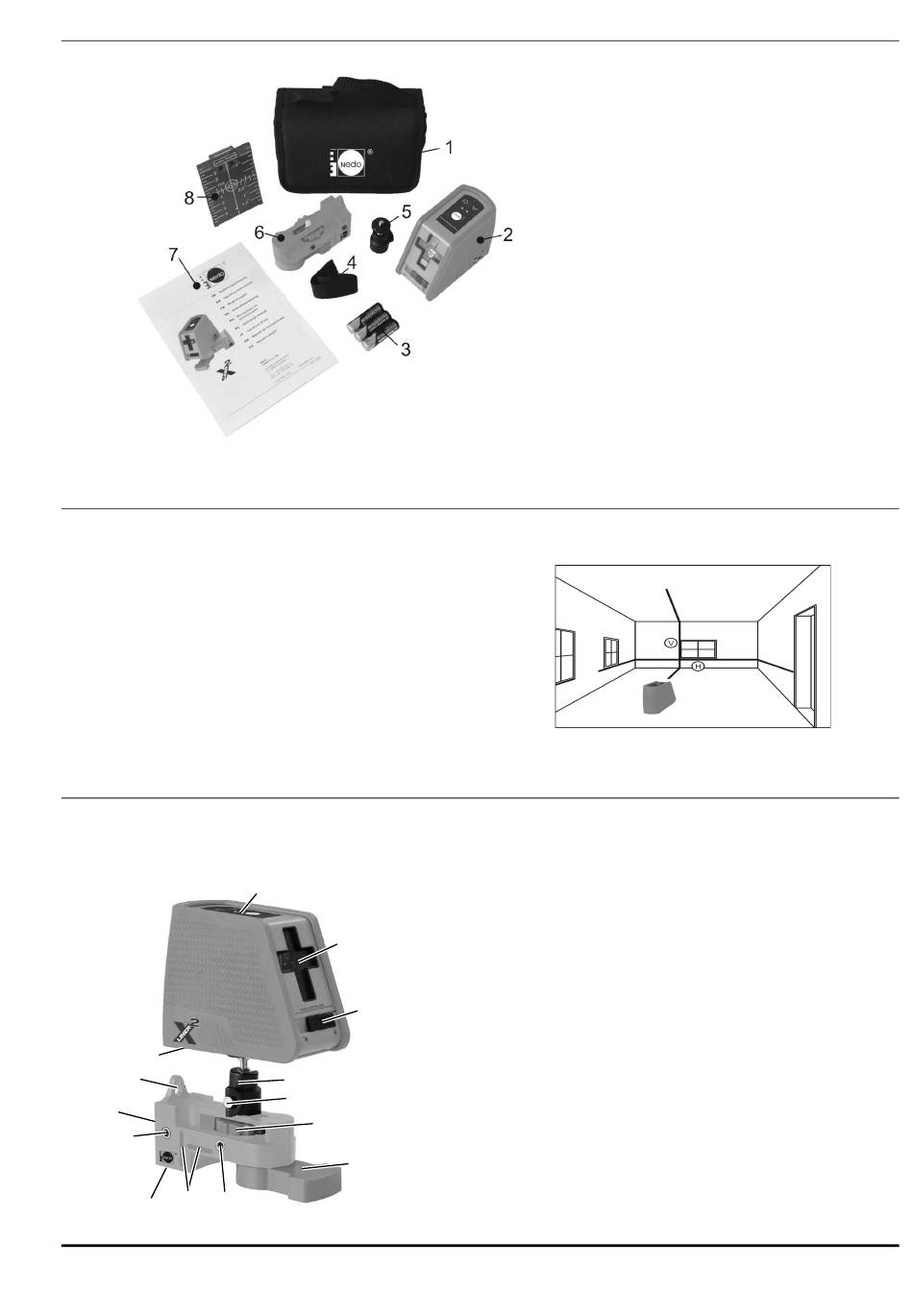

2 Lieferumfang

3 Technische Merkmale

3.1 Funktionsprinzip
Der X-Liner 2 projiziert eine horizontale (H)
und eine vertikale (V) Laserlinie die sich vor
dem Gerät kreuzen.
Der X-Liner 2 ist mit einem Pendel zur
Selbstnivellierung ausgestattet und gleicht
Schräglagen des Gerätes bis zu 4° in jede
Richtung aus.
4 Geräteaufbau
4.1 Übersicht
12
11
10
(8)
9
8
10
Bedienungsanleitung X-Liner 2
1
2
3
4
5
6
7
1. Transporttasche
2. X-Liner 2
3. Batterien
4. Spanngurt
5. Kugelgelenkadapter
6. Multifunktionshalterung
7. Bedienungsanleitung
8. Laser-Zieltafel
1. Bedienfeld
2. Laseraustrittsfenster Horizontal- und
Vertikalstrahl
3. Pendelsicherung
4. Gelenkfuß mit Befestigungsschraube BSW 1/4"
5. Klemmschraube für Gelenkfuß
6. Klemmschraube mit BSW 1/4" Gewinde
7. Ausstellfuß mit Gewindeanschluss BSW 1/4"
und BSW 5/8" Gewinde auf der Unterseite
8. Messinghülsen für Schraubbefestigung
9. Schlitze für Gurtbefestigung
10. Magnete, für Befestigung an Stahlbauteilen
11. „Birne" zur Befestigung an einem Nagel
12. Batteriefach
www.rusgeocom.ru
DE
3
