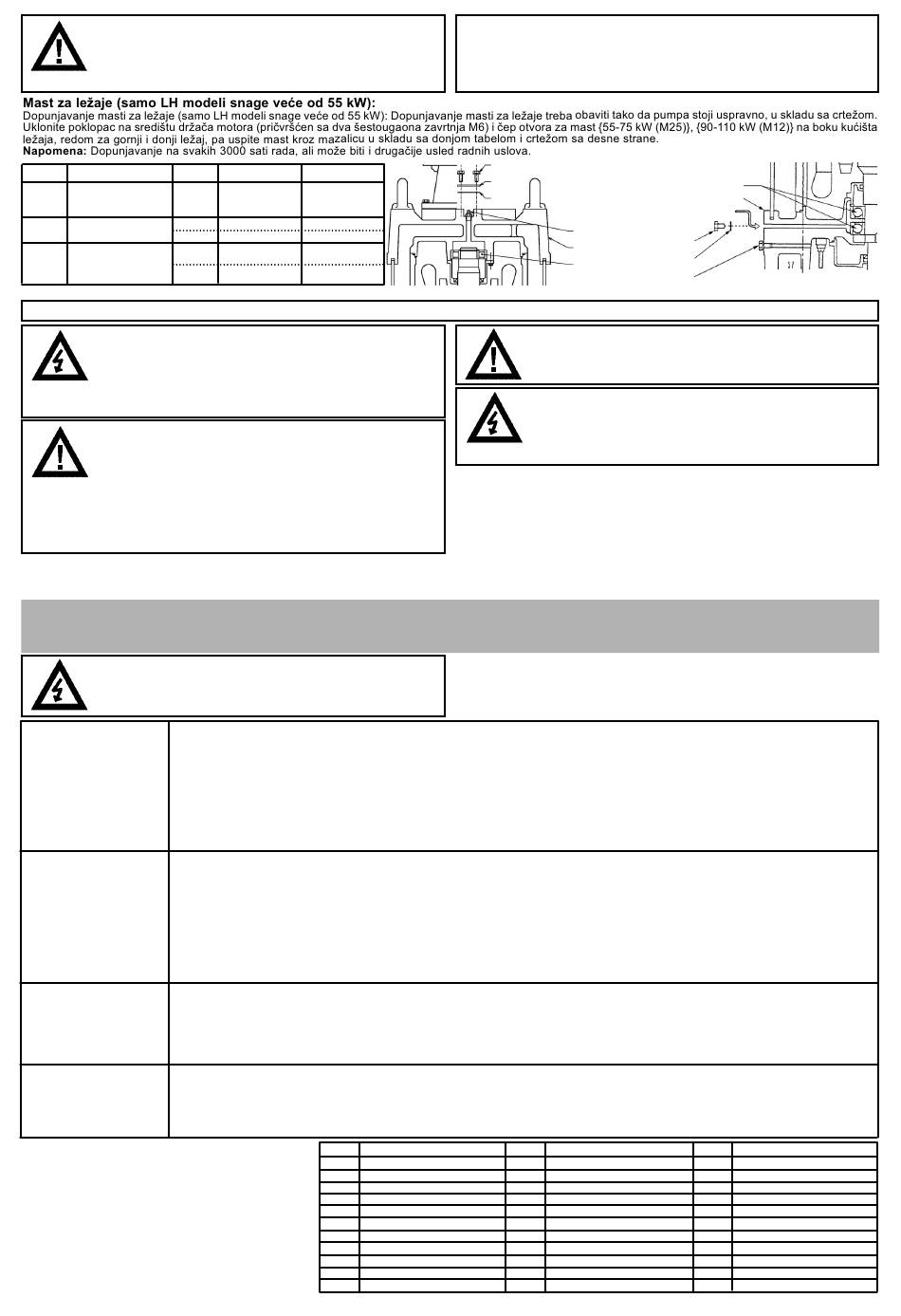

OPREZ!
Ako se desi unutrašnje curenje, kućište ulja moglo bi da bude
pod pritiskom. Kada uklanjate čep otvora za ulje, držati parče
tkanine preko njega da sprečite prskanje ulja.
Model
Vrsta masti
Donji
LH855
Npr. ENS GREASE
LH675
(Nippon Oil Co.)
LH875
LH690
Npr. Multinoc Delux 2
Gornji
(Nippon Oil Co.)
Donji
LH890
LH4110W
Gornji
Npr. RAREMAX SUPER
LH6110
(Kyodo Yushi Co.,Ltd)
LH8110
Donji
OPREZ!
Pre rastavljanja i sastavljanja pumpe, budite sigurni da je
napajanje prekinuto, i uklonite kabl sa priključne ploče. Radi
sprečavanja ozbiljnih nezgoda, ne izvodite test provodljivosti
u toku rastavljanja i sastavljanja.
UPOZORENJE!
Nikada ne stavljajte svoju ruku ili neki drugi predmet u ulazni
otvor na donjem delu kućišta pumpe kad je pumpa
priključena na napajanje.
Pre provere kućišta pumpe, proverite da li je pumpa izolirana
od napajanja i da ne može da bude pod naponom.
Uverite se da je pumpa potpuno sastavljena pre nego je opet pustite u rad.
Pobrinite se da lica koja stoje uz pumpu budu na bezbednom rastojanju i
izbegavajte kontakt sa vodom.
OPREZ!
Da biste sprečili ozbiljne nezgode, prekinite napajanje pre
inspekcije pumpe.
Pumpa je nova ili je bila opravljena i testirana
Pumpa se ne
pokreće
• Pogon motora ili kabel su oštećeni. Ne otvarajte motor. Proverite kako je gore navedeno.
Pumpa se pokreće
• Rotor pumpe je blokiran ili zagušen.
ali odmah staje,
• Ako je pumpa nova, pogrešan napon ili frekvencija.
uzrokujući
• Napon je prenizak (najčešći uzrok); proverite napon napajanja pod opterećenjem.
aktiviranje zaštite
• Ako napon dolazi iz dizelskog generatora, frekvencija je netačna.
motora
• Pogrešan smer rotacije.
• Tečnost ima prevelik viskozitet ili gustinu.
• Pogrešno podešen bimetalni relej.
• Pogrešan smer rotacije.
Visina dizanja i
• Otpor cevnog voda prevelik.
protok
• Rotor pumpe je istrošen, delimično zagušen ili ozbiljno sužen debelim naslagama.
su smanjeni
• Taložnik ili ulazni otvor su blokirani.
• Pumpa uvlači vazduh, ili je tečnost delimično raspršena ili sadrži visok nivo rastvorenog gasa.
• Pogrešan smer ili rotacija.
Pumpa stvara buku
• Čvrsto telo (kamen, itd.) u krivini.
ili vibraciju
• Rotor pumpe je teško oštećen, ili je ležaj oštećen. Odmah opraviti.
• Pumpa leži na boku i vuče malo vazduha. Verovatno visoka stopa istrošenosti.
Opis delova:
(videti otvoreni prikaz u dodatku)
Početna količina
Dopunjavanje
360g
60g
100g
30g
200g
60g
370g
30g
320g
60g
Zamena rotora pumpe
Rešavanje problema
• Proverite odgovara li primenjen napon nazivnim vrednostima na pločici.
• Na slobodnom kraju pumpe proverite (nikad ne otvarajte motor) vrednost izolacije na vodu uzemljenja
(preko 20M Oma), i kontinuitet namotaja. Na trofaznom motoru proverite da li su omske vrednosti
za tri namotaja unutar ±10%. Pumpa je radila normalno
• Isto kao i gore osim što i rotor pumpe mora da se proveri (kamen, naslage, rđa na
lopaticama rotora pumpe i poklopcu usisa nakon dužeg nekorišćenja).
Br.
1
Šestougaoni vijak
2
Opružna podloška
3
Mehanički zaptivač
4
Prsten za ulje
5
Zavrtač zaobljene glave
6
O-prsten
7
Zaptivač (Zaptivka)
8
Kućište za ulje
9
Zaptivač (Zaptivka)
10
Čep prostora za ulje
11
Feder podloška
NAPOMENA!
Staro ulje trebalo bi ustupiti nekom preduzeću za odlaganje ulja u skladu
sa lokalnim odredbama.
Zaptivka i O-prsten čepa otvora za dolivanje ulja moraju biti zamenjeni
novim delom pri svakoj inspekciji i promeni ulja.
Šestougaoni zavrtanj (M6)
Poklopac
Zaptivka
Mazalica
Držač motora
OPREZ!
Istrošen rotor pumpe često ima oštre ivice. Pazite da se na
njih ne posečete.
OPREZ!
Budite sigurni da ste izvršili probni rad pri pokretanju pumpe
nakon ponovnog sastavljanja. Ako je pumpa nepravilno
sastavljena, to može da dovede do nenormalnog rada,
strujnog udara ili oštećenja vodom.
Uklanjanje poklopca usisa (potrošne ploče) i posebno uklanjanje rotora pumpe, i
još više zaptivanje vratila, mora da se prepusti mehaničaru. Pokažite mu nacrt
preseka.
Ako pumpa ima čudan miris ili izgled, profesionalno je očistite pre nego što je
mehaničar dotakne.
Prilikom sastavljanja, mehaničar će okrenuti rotor pumpe rukom da proveri da li
se okreće slobodno i da nema kucanja ili zvuka grebanja iz ležaja. Rotori pumpe
koji nisu vrtložnog tipa (vortex), imaju slobodnog prostora u odnosu na poklopac
usisa (potrošnu ploču) od 0,3 do 0,5 mm kad su novi ili opravljeni.
Ovaj Priručnik o radu pročitajte pažljivo pre nego što zatražite opravku. Nakon
ponovljenog pregleda pumpe, ako ne proradi normalno, kontaktirajte svog
Tsurumi distributera.
Naziv dela
Br.
12
Šestougaoni vijak
13
Čaura vratila
14
Kućište pumpe
15
Opružna podloška
16
Šestougaoni vijak
17
O-prsten
18
Lavirintski prsten
19
Podloška za podešavanje rotora pumpe
20
Rotor pumpe
21
Zaštitni poklopac nareza rotora pumpe
22
Šestougaona matica
73
Ležaj
Kućište ležaja
Ulaz masti
Čep otvora
za mast
„O" prsten
Ležaj
Čep otvora za ulje
Naziv dela
Br.
23
Matica rotora pumpe
24
Zaptivač poklopca usisa (zaptivka)
25
Poklopac usisa
26
Opružna podloška
27
Šestougaoni vijak
28
Opružna podloška
29
Nasadni vijak
30
Taložnik
31
Donja ploča
32
Opružna podloška
33
Šestougaoni matica
Naziv dela
