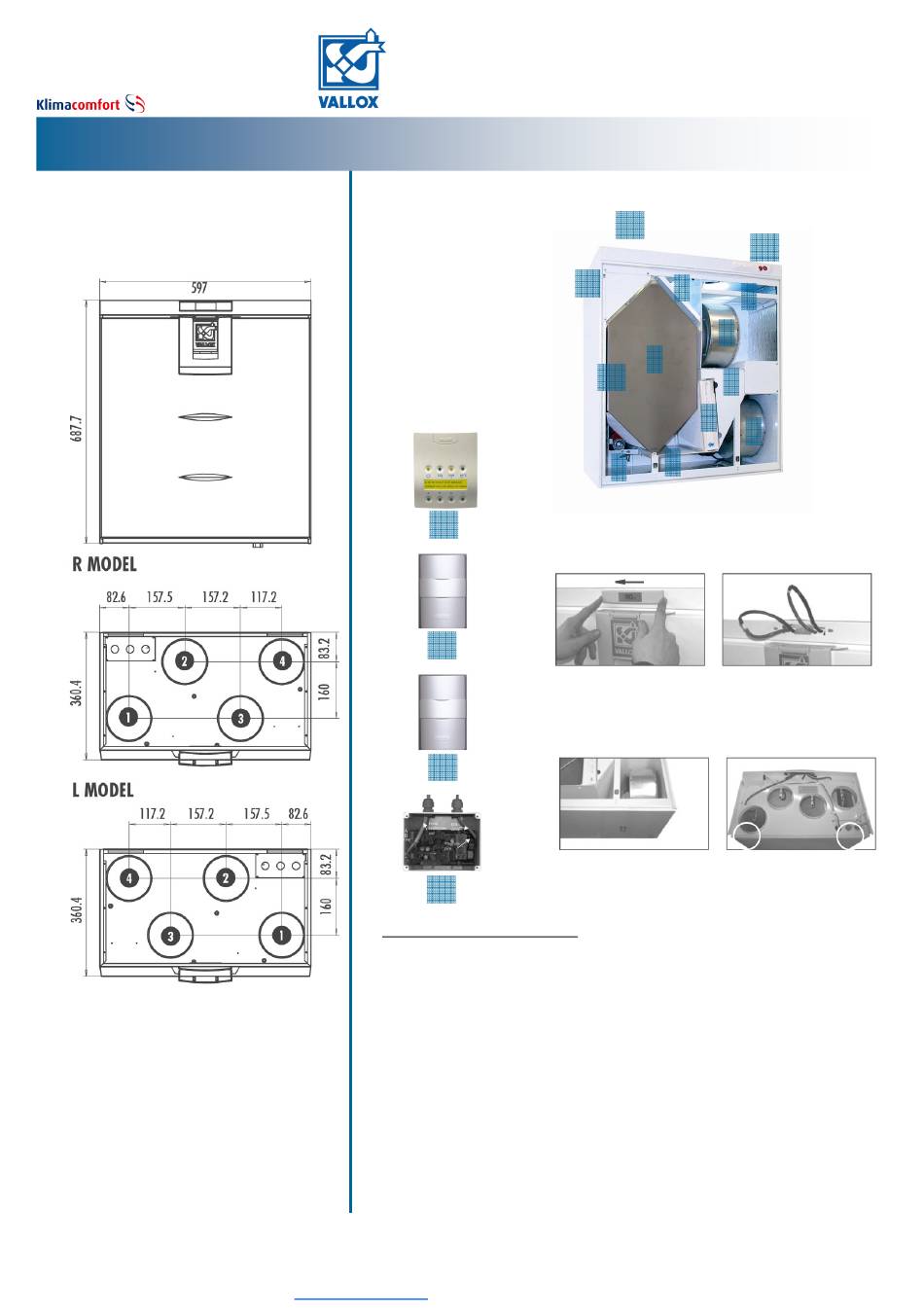

SAMENSTELLING EN AFMETINGEN
Afmetingen en
kanaalaansluitingen:
Kanaalaansluiting, binnendiameter Ø 125mm
1: Toegevoerde lucht naar de woning
2: Luchtafvoer uit de woning
3: Luchttoevoer naar de unit
4: Afgevoerde lucht naar buiten
Totaal gewicht: 42kg
2
Wij houden ons het recht voor om zonder aankondiging wijzigingen op deze pagina aan te brengen
Vallox 90 SE
DIGIT
DIGIT
DIGIT
DIGIT
SED
SED
SED
SED
ELEKTRONISCHE BEDIENING
MET LCD DISPLAY
12
14
15
16
Belangrijkste onderdelen
1) Luchtafvoer ventilator
2) Luchttoevoer ventilator
3) Voorverwarming
4) Naverwarming elektrisch (optie)
5) Warmtewisselaar
6) F7 fijnstoffilter (luchtaanvoer)
7) G3 groffilter (luchttoevoer)
8) G3 grofflilter (luchtafvoer)
9) Zomer/winter bypass
10) Veiligheidsschakelaar
11) Muurbevestiging
12) Bedieningspaneel
