Rollixo io

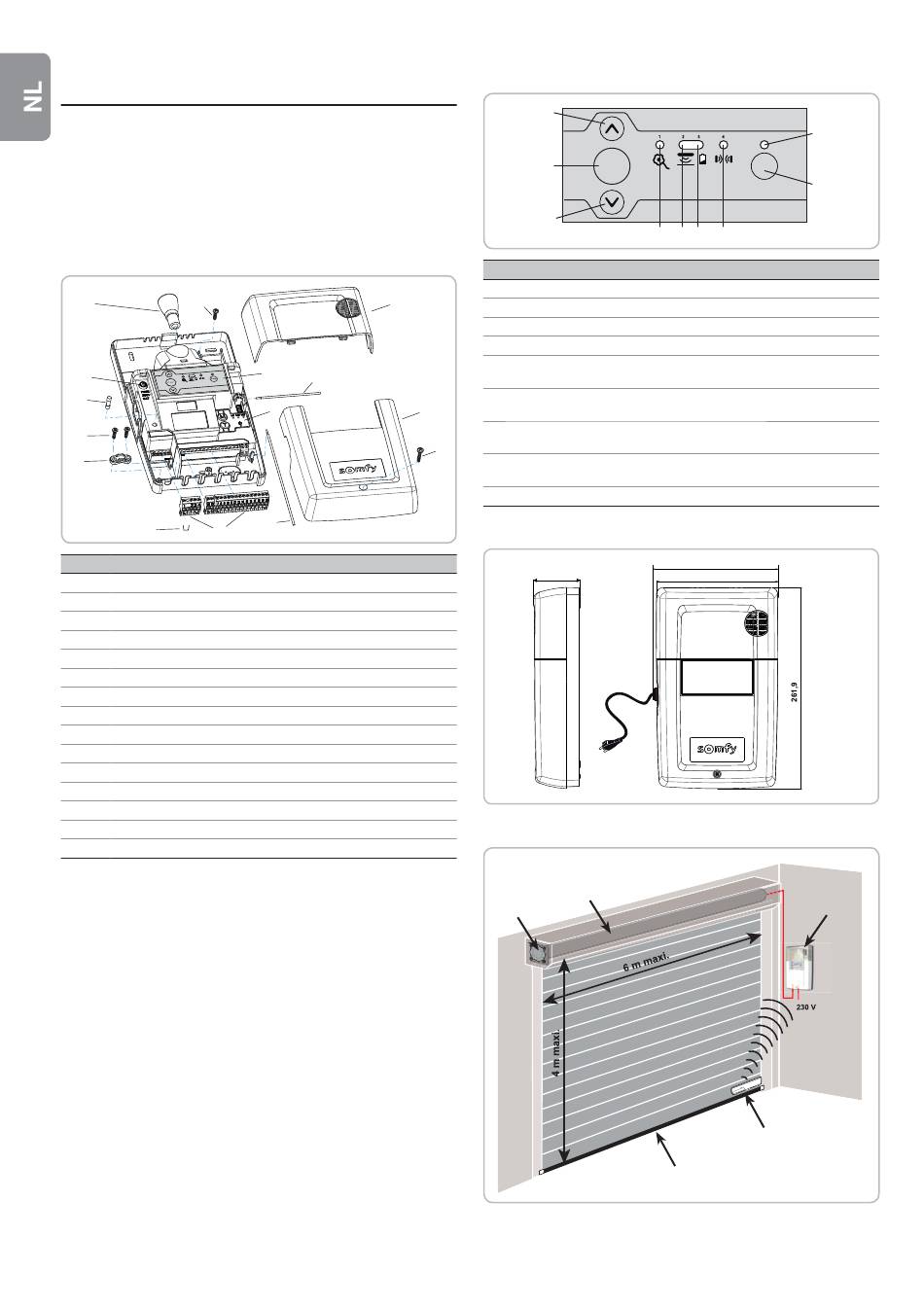

2 - BESCHRIJVING VAN DE ROLLIXO
ONTVANGER
2.1 Toepassingsgebied
De ROLLIXO ontvanger, die gekoppeld is aan een Somfy RDO CSI motor en
een Somfy contactstrip, is bestemd voor het motoriseren van een verticaal
openende oprolbare garagedeur, voor gebruik in de woonomgeving met de
buitenmaten:
- Hoogte = max. 4 m
- Breedte = max. 6 m
2.2 Beschrijving van de ontvanger
11
15
13
14
10
9
8
12
Nr.
Omschrijving
1
Ingebouwde verlichtingsbol
2
Ontvangerdeksel
3
Schroef van het ontvangerdeksel
4
Externe programmeringsinterface
5
Interne programmeringsinterface
6
Antenne 868-870 MHz
7
Antenne 433,42 MHz
8
Losneembare aansluitblokken
9
Kabelklem
10
Schroef van kabelklem
11
Schroef van alarm
12
Shunt valbeveiliging
13
Zekering van de motor en van de ingebouwde verlichting
14
Reservezekering
15
Ledlamp E14 - 1,4 W - 230 V
4
1
4
6
2
5
3
7
2.3 Beschrijving van de interface voor de externe
programmering
1
2
STOP
3
6 7 8
Nr.
Omschrijving
1
OP-toets
2
STOP-toets
3
NEER-toets
4
PROG-toets
5
PROG-led
6
Motor- en
valbeveiliging-led
7
Contactstrip-led
8
Batterij-led
9
Cellen-led
2.4 Afmeting
60,6
2.5 Standaard installatieschema
Motor
Valbeveiliging
Copyright © 2014 SOMFY ACTIVITES SA. All rights reserved.
5
1
2
3
4
Prog
4
9
Functie
Openen van de deur
Stoppen van de deur
Sluiten van de deur
Programmeren van de radiozenders
Informatie over de radio-ontvangst en het
programmeren van de radiozenders
Informatie over de staat van de motor en
van de valbeveiliging
Informatie over de staat van de
contactstrip en van de contactstripzender
Informatie over de staat van de batterij
van de contactstripzender
Informatie over de staat van de cellen
182,7
157,7
Ontvanger
Contactstripzender
Contactstrip
