2.2. Aansluiting op een GX-apparaat
2.2.1. Bekabelde verbinding met een GX-apparaat
Sluit de ET340 op het GX-apparaat aan met behulp van de RS485-naar-USB-interface.
De RS485-naar-USB-interfacekabel tussen het GX-apparaat en de energiemeter kan worden verlengd tot 100 meter. Zorg ervoor
dat de verlengingen van de Data+ (oranje) en Data- (geel) draden een gedraaid paar vormen.
De onderstaande tabel toont de kleuren van de draden en hun aansluiting op de aansluitklemmen van de ET340, en de te
gebruiken kleuren voor een CAT5-verlengkabel.
RS485-naar-USB
RS485-signaal
Oranje
Data +
Geel
Data -
Zwart
GND
De rode, groene en bruine draden die uit de RS485-naar-USB-kabel komen, worden niet gebruikt. Knip ze af of buig ze terug en
isoleer ze.

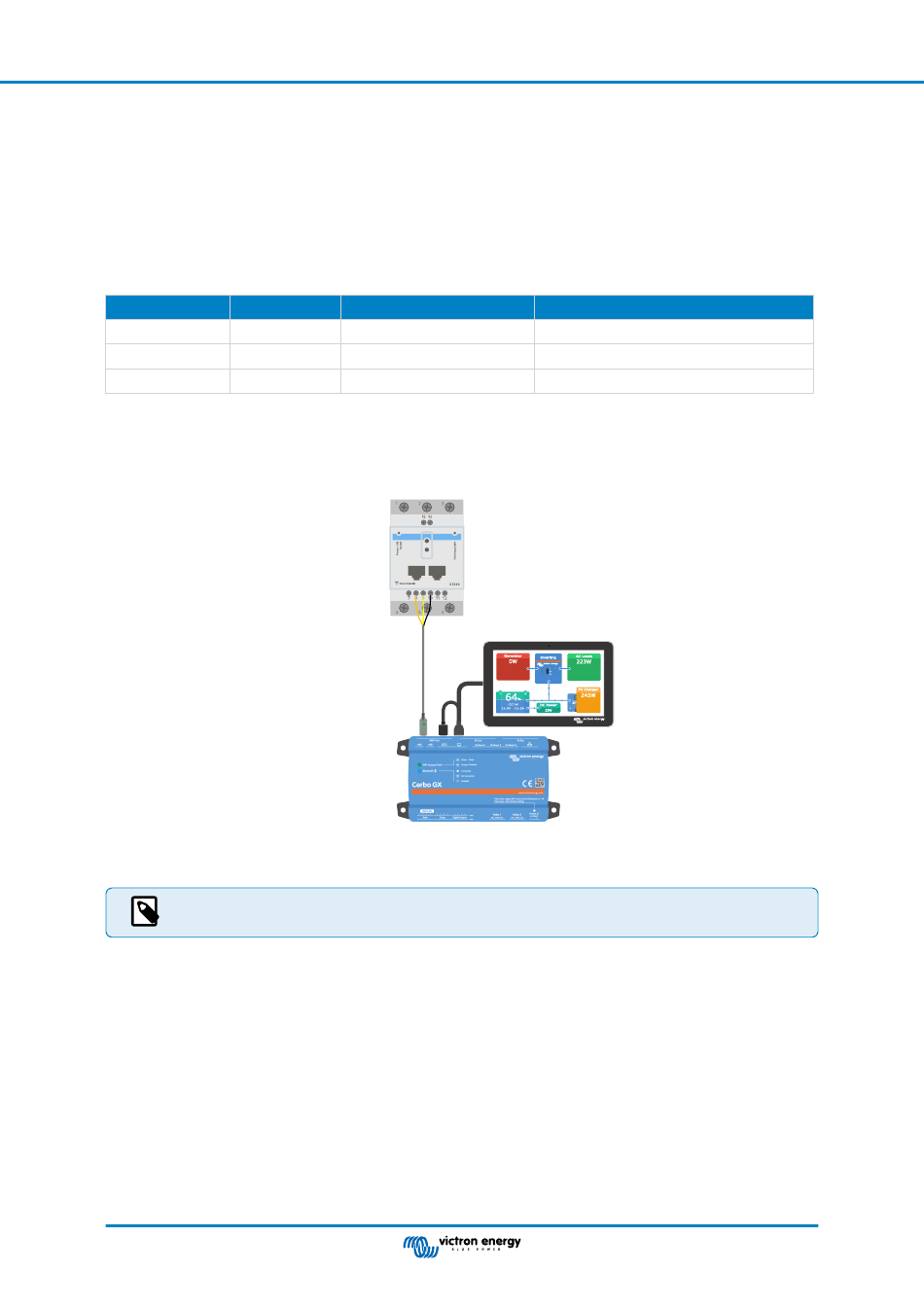

ET340 bekabelde verbinding met een Cerbo GX met behulp van een RS485-naar-USB-interface
De RJ45 kan aan devoorkant van de meter in één van de twee RJ45 aansluitingen gestoken worden, de RJ45
aansluitingen zijn identiek.
Pagina 4
Handleiding energiemeter
ET340 nummer aansluitklem
8
9
10
ET340
RS485 to USB
interface
Aanbevolen draadkleur CAT5-verlengkabel
Oranje
Oranje/Wit
Bruin
Installatie en instellingen
