4
3
2
1

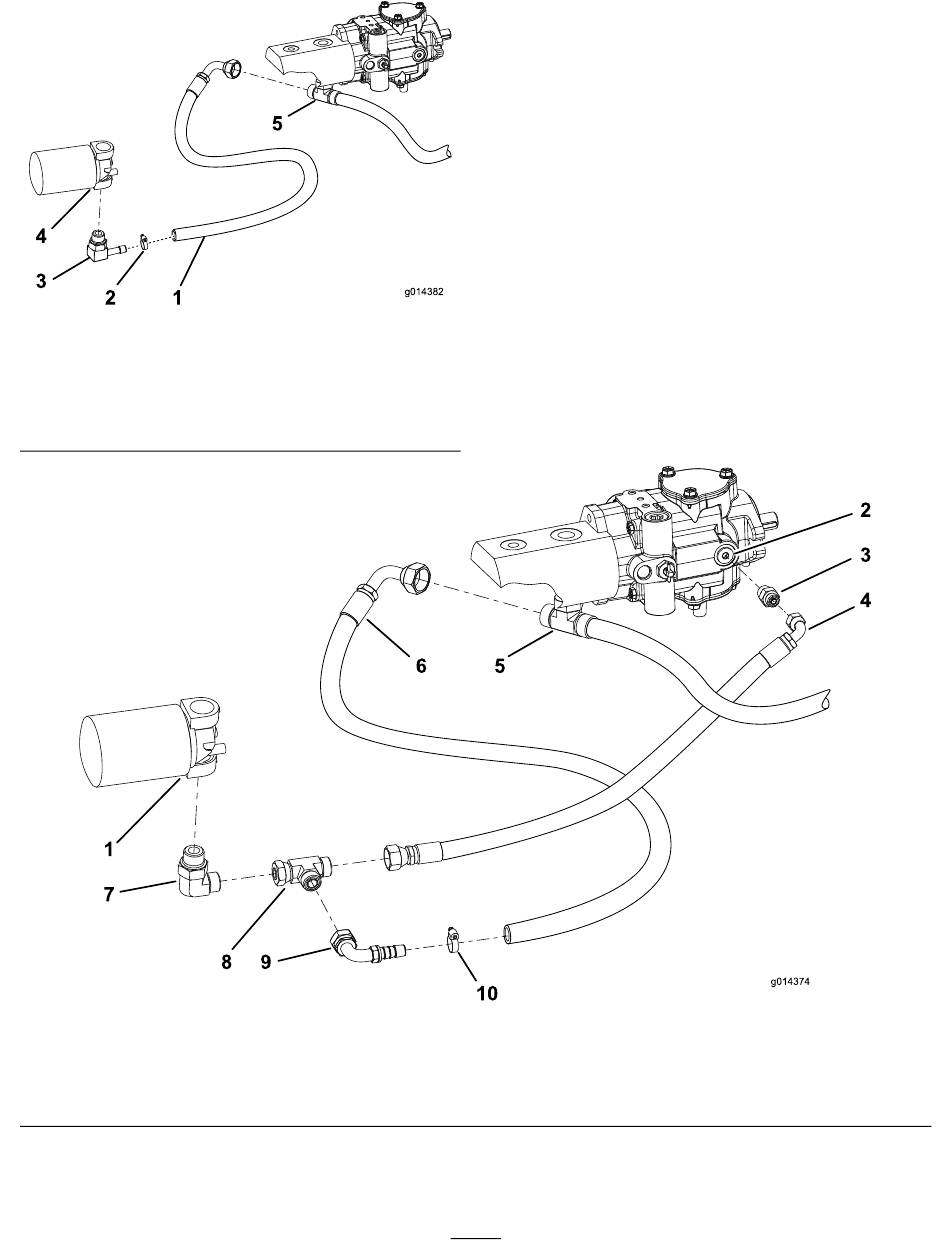

1. Slang van de adapter van
het hydraulische filter
2. Slangklem
3. Adapterfitting van het
hydraulische filter
1
7
1. Adapter van het hydraulische
filter
2. Plug
3. Tussenstuk
5
Figuur 2
4. Adapter van het
hydraulische filter
5. T-fitting pomp
8
9
4. Nieuwe slang
5. T-fitting pomp
6. Nieuwe slang
Opmerking: Controleer vooraleer u hydraulische
fittings en slangen monteert of de juiste O-ringen
zijn bevestigd en of deze gesmeerd zijn.
3. Monteer de 90°-fitting onderaan op de adapter van
het hydraulische filter aan de hand van Figuur 3.
4. Plaats de T-fitting op de 90°-fitting aan de hand van
Figuur 3.
5. Plaats de 90°-fitting op de T-fitting aan de hand van
Figuur 3.
6. Verwijder de plug van de zijkant van de pomp
(Figuur 3).
g014382
7. Plaats de adapterfitting op de pomp (Figuur 3)
8. Sluit een slang aan op de adapterfitting en de
T-fitting (Figuur 3).
9. Sluit een slang aan op de adapterfitting en de
90°-fitting (Figuur 3). Maak de slang met een
slangklem vast aan de 90°-fitting.
6
5
10
Figuur 3
7. 90º-fitting
8. T-fitting
9. 90º-fitting
2
2
3
4
g014374
10. Slangklem
