Aansluitgids voor extra pomp
Het garanderen van een goede waterstroom is een belangrijke factor voor prestaties en efficiëntie .
Als de waterstroom niet voldoende is, overweeg dan om extra pompen te installeren .
Bij het installeren van een extra pomp mogen het maximaal toegestane watersnelheid en de maximale waterdruk van
het systeem niet worden overschreden .
• Elke klemmenset (Stroom+Neutraal) voor extra pompen kan ampère leveren tot maximaal 1,0A .
• Als er een extra pomp nodig is, moet de extra pomp op een aangewezen locatie worden geïnstalleerd,
OPGELET
overeenkomstig het onderstaande installatievoorbeeld .
• [Casus I] AE200DNX***: er moet een extra pomp worden geïnstalleerd in de Zone 2-leiding .
• [Casus II] AE200DNW***: er moet een extra pomp worden geïnstalleerd in de Zone-leiding .
• Voor de bovenstaande installatiecasussen, raadpleeg de draadwerkcasussen 1 en 2 .
• Als er een extra pomp nodig is voor Zone 1 in de AE200DNX***, raadpleeg dan draadwerkcasus 3 .
• Het maximale aantal pompen dat kan worden gevoed via het klemmenblok van de hydro-unit is twee .
Zorg er daarom, indien nodig, voor dat u andere pompen dan de twee op een afzonderlijke stroombron
aansluit .
• Voorbeeld: de AE200DNX*** heeft al 2 pompen (omvormer en vaste pomp) . In dit geval moeten alle extra
pompen op een afzonderlijke stroombron worden aangesloten . Voor de AE200DNW*** met slechts één
hoofdpomp kan één extra pomp worden aangedreven door het klemmenblok van de hydro-unit zonder
gebruik te maken van een aparte stroombron .

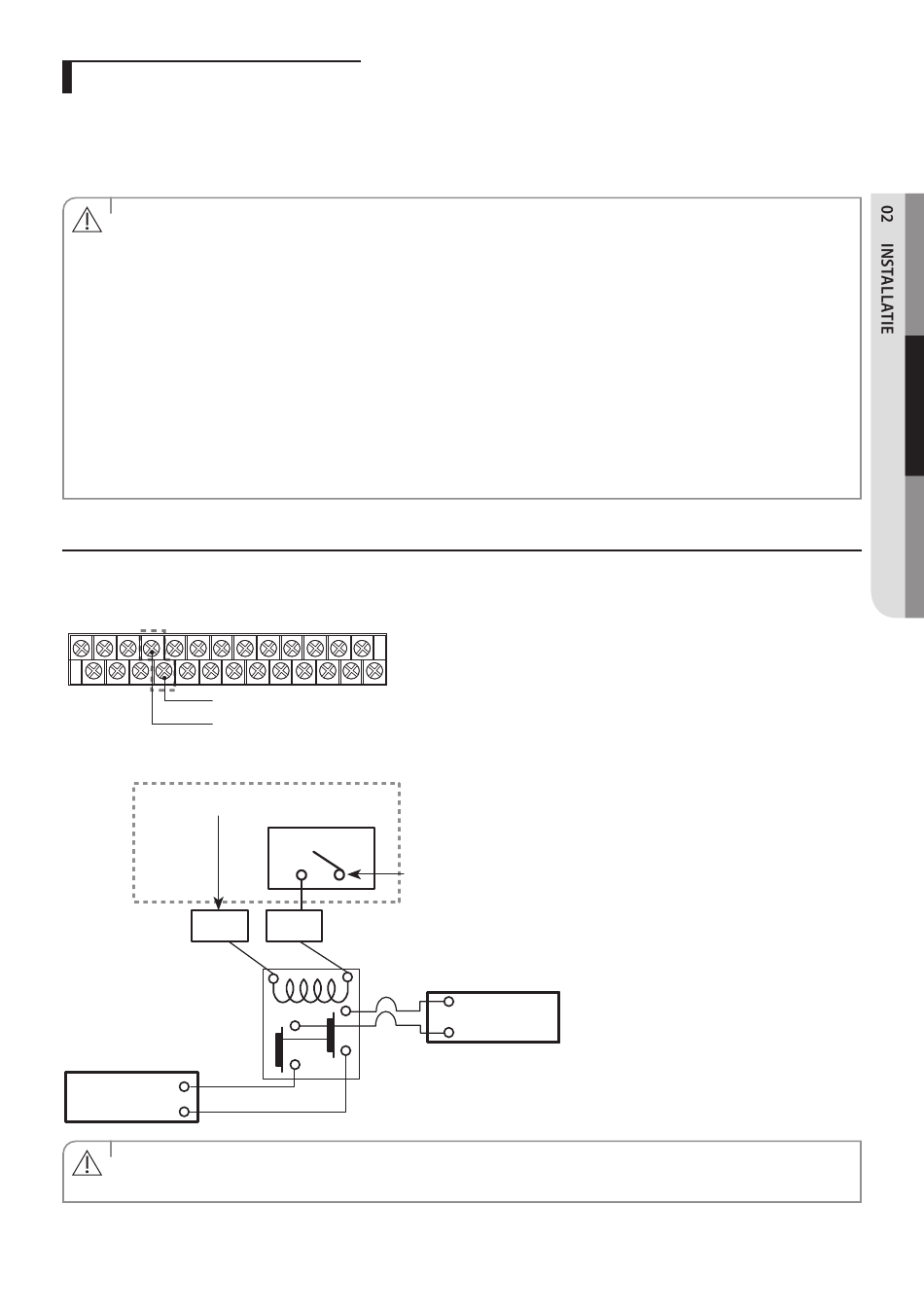

Casus 1) AC-pomp
De klemmenset (B8+B7) kan ampère leveren tot max . 1,0A .
1 . Voeding (pomp)
B8: Extra pomp onder stroom
B7: Neutrale extra pomp
2 . Als het maximale uitgangsvermogen van de pomp groter is dan 1A, sluit deze dan aan op een aparte stroombron .
Neutrale extra pomp
Printplaat
Klemmenblok
B7
L
Voeding
N
• De maximaal toegestane stroom dat dit klemblok kan leveren voor de extra waterpomp is 1,0 A .
OPGELET
Extra pomp onder stroom
B8
M/C
NEDERLANDS-25
