THERMEX METz MINI

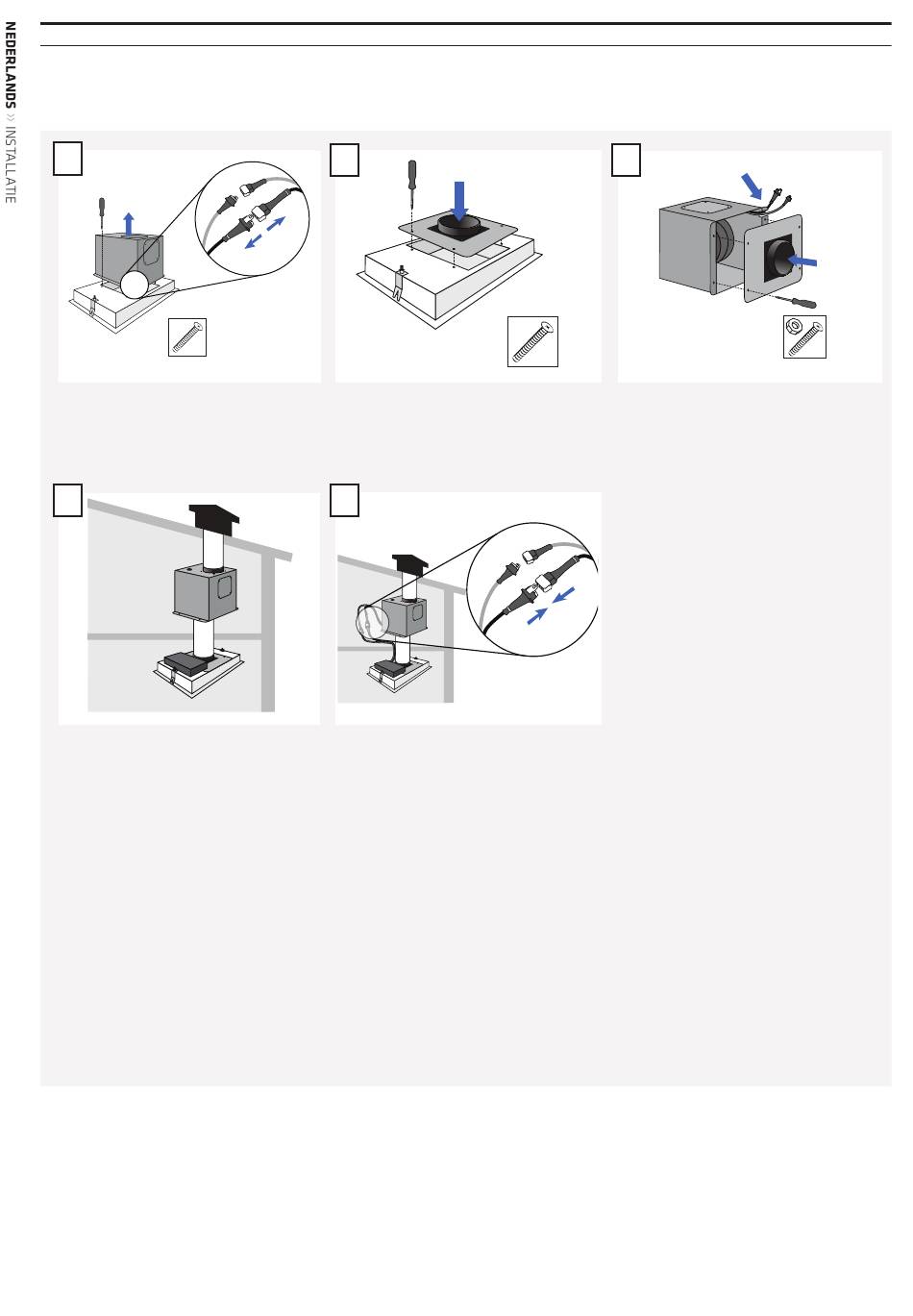

DE MOTOR VERPLAATSEN
De motor op dit model kan tot 5 meter worden verplaatst, waardoor hij als een externe motor kan worden gebruikt. De motor wordt als volgt bewogen:
1
x4
Koppel de motorkast los van de kap en ont-
koppel de draden die de motor en de kap
verbinden.
4
Plaats de motor max. 5 meter van de
afzuigkap, en sluit de units aan met ge-
schikte leidingen volgens het betreffende
bouwelement.
OPMERKING: De motorbehuizing moet
worden geïsoleerd om condensatie te
x4
x4
x4
2
x4
Monteer de meegeleverde flens op de kap
waar eerder de motor was aangesloten.
x4
5
Sluit de motor en afzuigkap aan met behulp
van de meegeleverde verlengsnoeren. wan-
neer de kap en de motor zijn aangesloten,
kan de kap op de gebruikelijke manier wor-
den bediend.
x4
x4
x4
x4
x4
M 423195601225112021
3
Monteer de meegeleverde flens op de motor.
OPMERKING: zorg ervoor dat de draden wor-
den geleid zoals aangegeven in de tekening.
x4
x4
x4
x4
