Moederbord
Moederbord verwijderen
1. Volg de procedure in
Voordat u in de computer gaat
Als uw computer wordt geleverd met een WWAN-kaart, dan is het verwijderen van een lege SIM-kaarthouder een vereiste.
2. Verwijder de simkaart.
3. Verwijder de onderplaat.
4. Koppel de kabel van de batterij los van de connector op de systeemkaart.
5. Verwijder de geheugenmodule.
6. Verwijder de
PCIe
SSD.
7. Verwijder de WLAN-kaart.
8. Verwijder de WWAN-kaart.
9. Verwijder de warmteafleider.

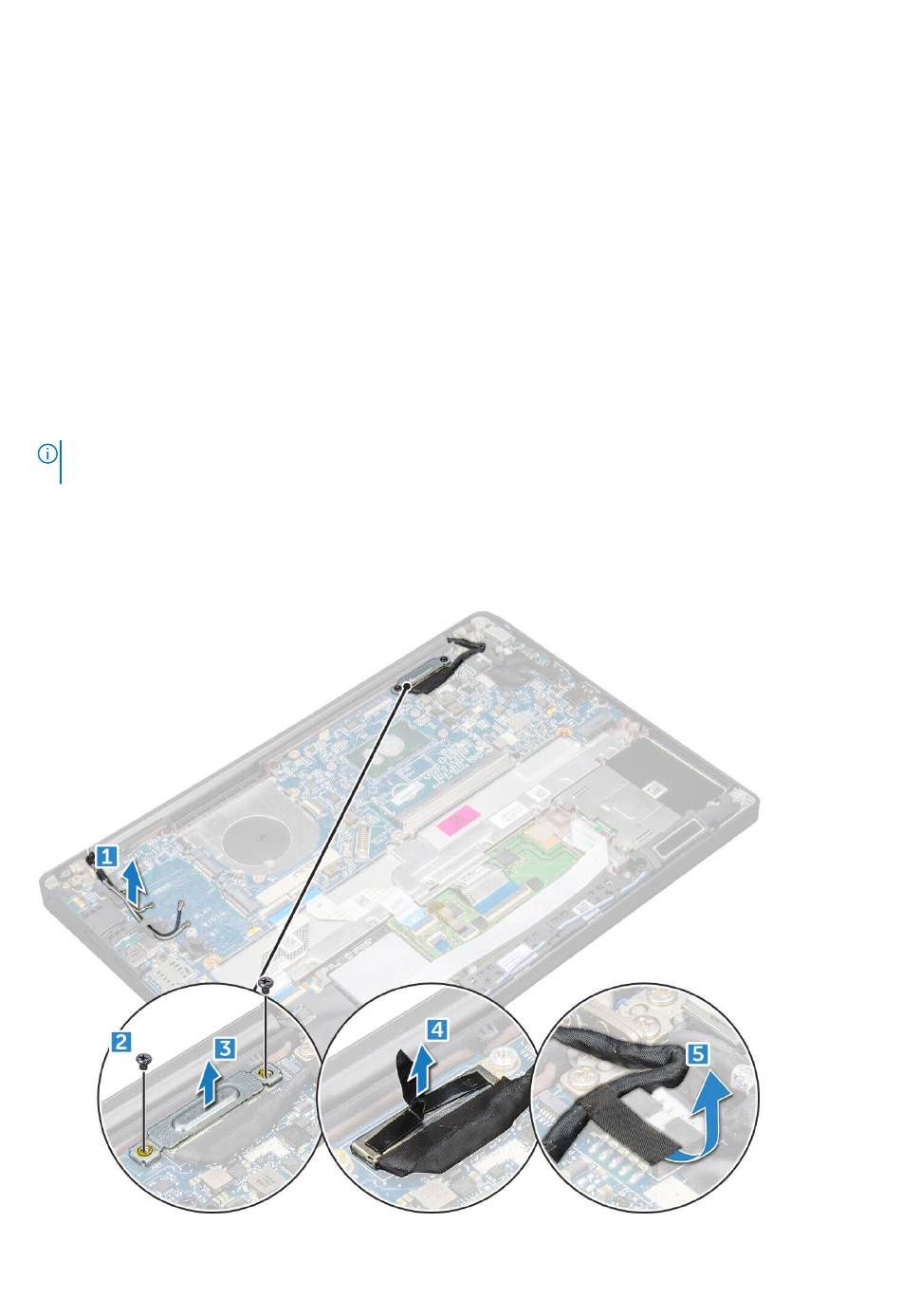

10. Koppel de eDP-kabel los:
OPMERKING:
Als uw systeem is geleverd met een IR-camera, moet de IR-kabel worden losgekoppeld. De IR-kabel bevindt zich
onder de eDP-kabelconnector.
a. Haal de WLAN- en WWAN-kabels uit de geleiders [1].
b. Verwijder de schroef (M2.0x3.0) waarmee de eDP-kabel wordt bevestigd [2].
c. Verwijder de beugel van de eDP-kabel [3].
d. Koppel de eDP-kabel los van de systeemkaart [4].
e. Verwijder de tape waarmee de eDP-kabel op de systeemkaart is bevestigd [5].
werken.
Demonteren en hermonteren
39
