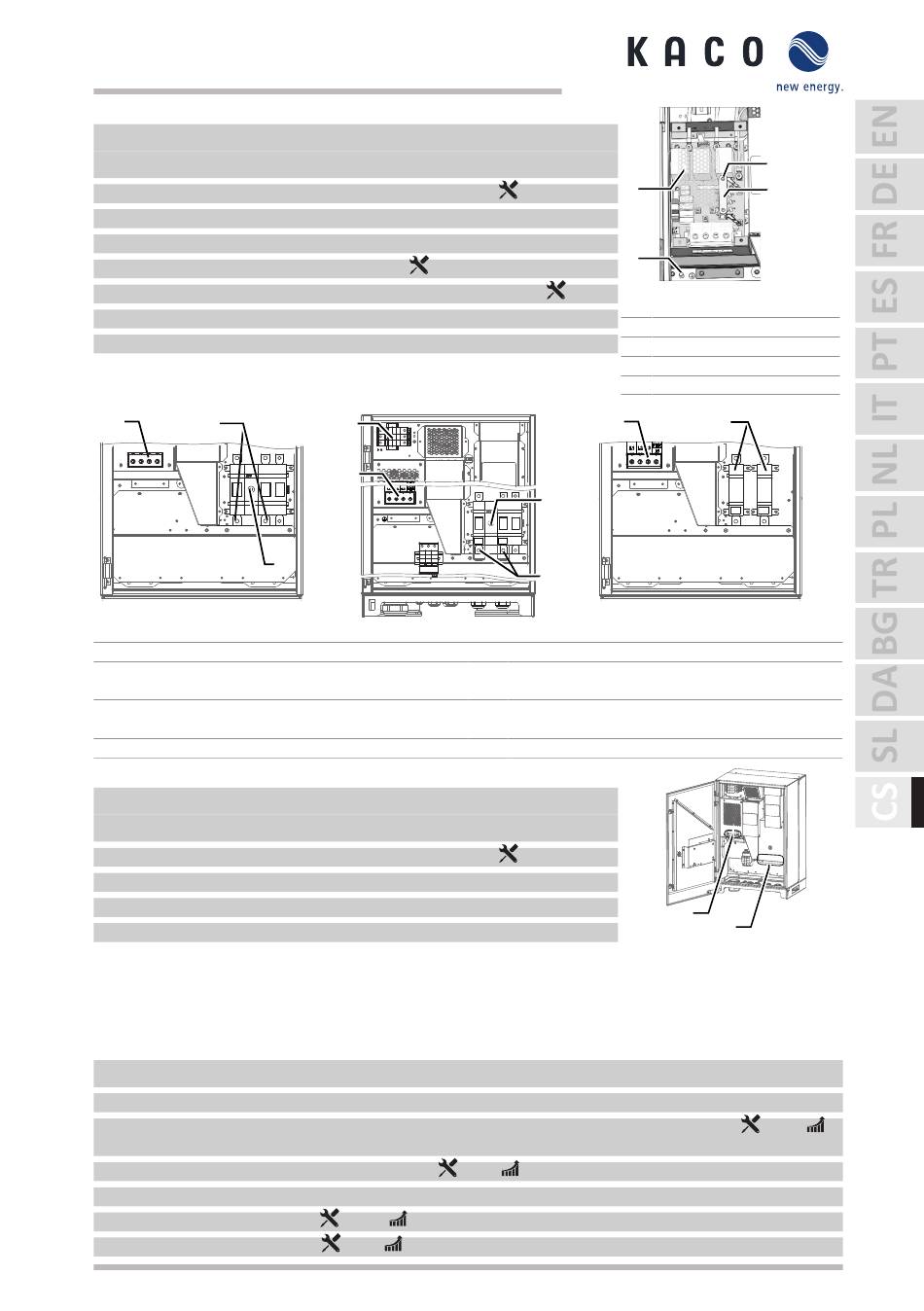

Systém TN-S, systém TN-C-S, systém TT
↻ Připojovací vedení s 5 vodiči je k dispozici na přístroji.
↻ Jmenovité napětí sítě souhlasí s údajem VAC nom na typovém štítku.
1 Uvolněte kabelové šroubení pro přípojku střídavého proudu [
2 Odstraňte z vodičů AC plášť.
3 Nalisujte kabelové oko M8 na vodič PE.
4 Kryt AC filtru demontujte povolením 4 šroubů [
5 Povolte šrouby na kontaktním můstku a kontaktní můstek odstraňte[
6 Vodiče AC zaveďte do připojovacího prostoru pomocí kabelového šroubení.
7 Odizolujte vodiče střídavého proudu [cca 25 mm].
» Proveďte síťové připojení.
1
3
Obr. 4: Připojovací svorky - verze Basic
Popis
1
Připojovací svorka AC
Základní podstavec pro ochranu proti střídavému
2
přepětí
3
Odpojovač DC
Systém TN-C
↻ Připojovací vedení s 4 vodiči je k dispozici na přístroji.
↻ Jmenovité napětí sítě souhlasí s údajem „VAC nom" na typovém štítku.
1 Uvolněte kabelové šroubení pro přípojku střídavého proudu [
2 Odstraňte z vodičů AC plášť.
3 Vodiče AC zaveďte do připojovacího prostoru pomocí kabelového šroubení.
4 Odizolujte vodiče střídavého proudu [cca 25mm].
» Proveďte síťové připojení.
4.3.2 Provedení síťové přípojky
Přípojka s 5 vodiči, systém TN-S, systém TN-C-S, systém TT
↻ Síťové připojení je připraveno.
1 Povolte matici s pojistnou podložkou na označeném uzemňovacím bodě.
2 Zemnicí kabel položte na uzemňovací bod. Kabel upevněte příslušnou maticí s pojistnou podložkou [
10 Nm].
3 Vodiče připojte podle popisu na šroubovou svorku [
4 Zkontrolujte, zda jsou všechna připojená vedení pevně usazena.
5 Dotáhněte kabelové průchodky [
6 Upevněte kryt pomocí 4 šroubů [
Photovoltaic feed-in inverter KACO blueplanet 50.0 + 60.0 TL3
T_15].
2
1
4
Obr. 5: Připojovací svorky verze M
W_68 /
20 Nm].
_T15 /
2,3 Nm].
1
W_68].
4
_T20].
Obr. 3: 5vodičové připojení
1
2
3
4
1
3
PV+
PV-
4
Obr. 6: Připojovací svorky: Verze S
Místo pro připojení stejnosměrného proudu s
4
ochranou proti dotyku
Základní podstavec pro ochranu proti
5
stejnosměrnému přepětí
W_68].
Obr. 7: Připojovací svorky
T_45 /
10 Nm].
2
3
Kryt
Šrouby pro kontaktní můstek
Kontaktní můstek
Uzemňovací svorník
4
PV+
PV-
Strana střídavého napětí
Strana stejnosměrného napětí
W_13 /
Strana 127
