Bevestiging van de kast aan de vloer en wand of plafond
Algemene regels
￭
•
De omvormer dient rechtop, in verticale positie geïnstalleerd te worden.
•

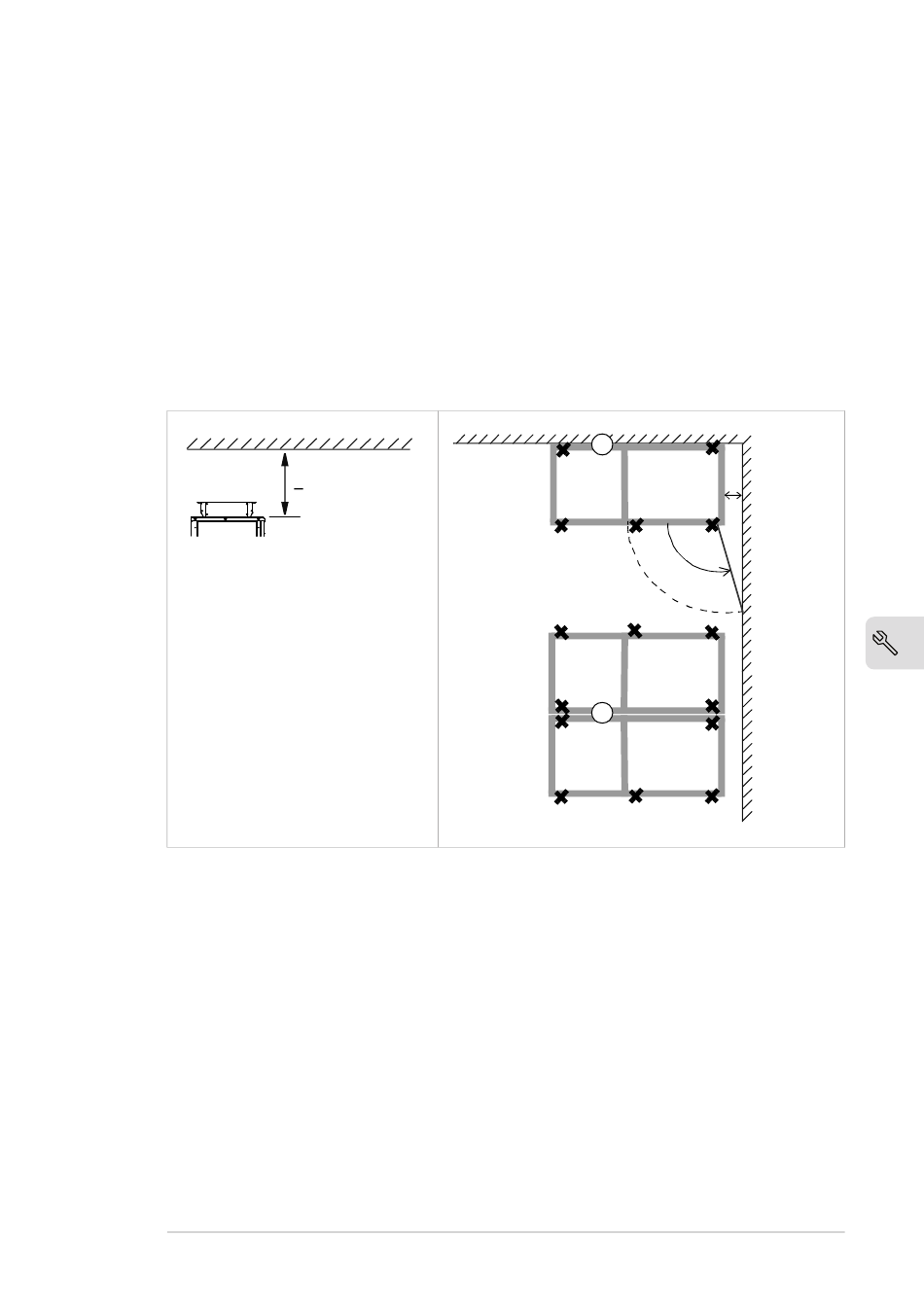

Laat 400 mm (15,75 in) aan vrije ruimte boven het basisniveau van de bovenkant
van de kast voor koeling.
•
De kast kan met de achterkant tegen een wand geïnstalleerd worden (a), of met
de achterkant tegen de achterkant van een andere unit (b).
•
Laat wat ruimte ( w ) aan de zijkant waar de buitenste scharnieren van de kast
plaats nodig hebben om de deuren voldoende te kunnen openen. De deuren moeten
120° open kunnen om omvormermodule te kunnen vervangen.
> 400 mm (15.75")
Opmerking 1: Eventuele hoogteaanpassingen moeten worden gedaan voordat de
kastdelen aan de vloer of aan elkaar worden bevestigd. De hoogteaanpassing kan
worden gedaan met behulp van metalen afstandsringen tussen de onderkant van de
kast en de vloer.
Opmerking 2: Afhankelijk van de grootte van de kast, heeft deze ofwel hijsogen met
bouten, ofwel hijsstangen met hijsgaten. Hijsogen met boutbevestiging hoeven niet
te worden verwijderd, tenzij de gaten worden gebruikt om de kast te bevestigen. Als
de kast wordt geleverd met hijsogen, verwijder deze dan en bewaar ze voor
buitengebruikstelling. Dicht alle ongebruikte gaten af met de bestaande bouten en
meegeleverde afdichtringen. Vastdraaien met 70 N·m (52 lbf-ft).
Mechanische installatie 75
a
w
120°
b
10
