Montage

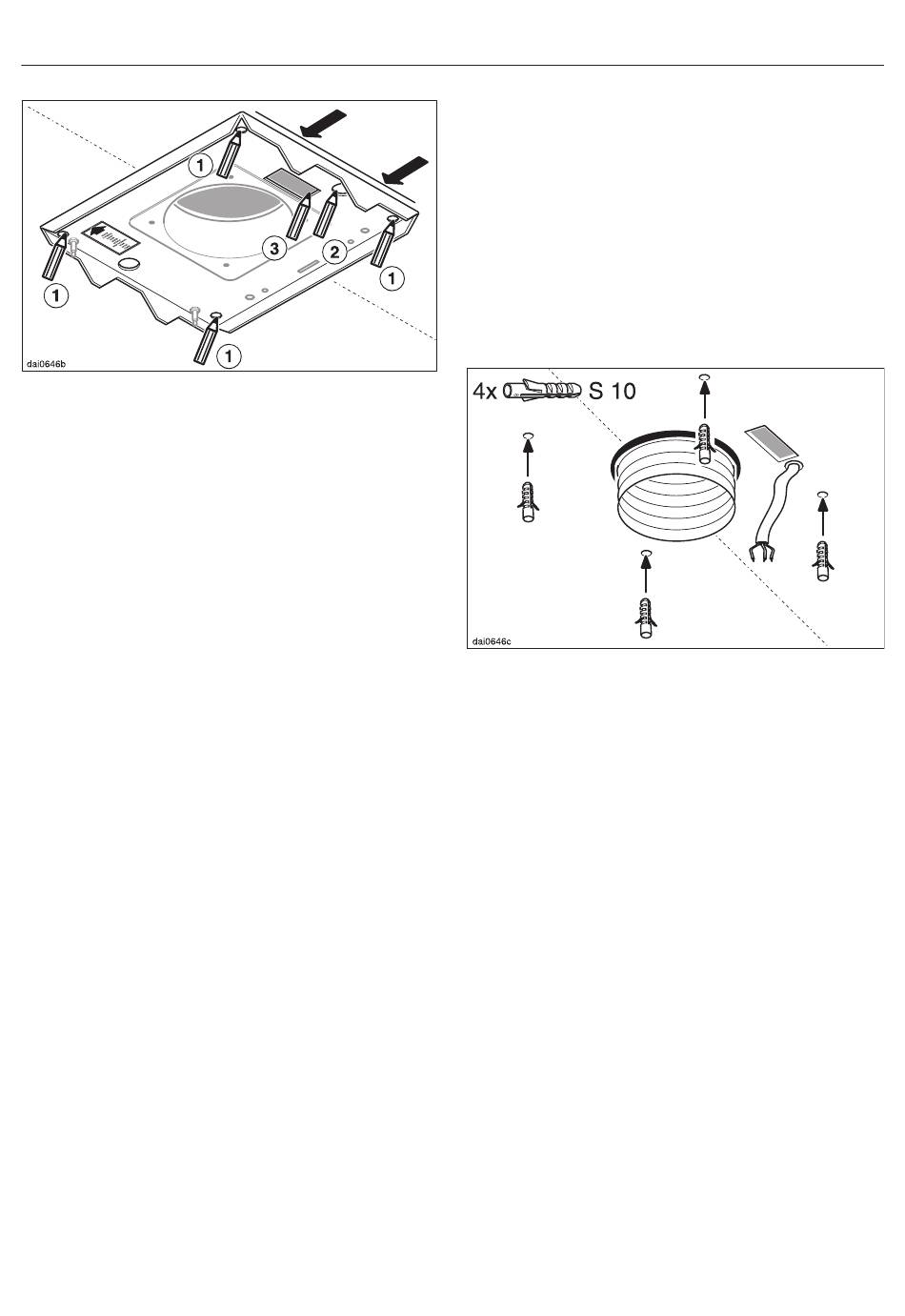

^ Leg de plafondplaat tegen het pla-
fond en stel deze met de hulplijn. De
oranje pijl op de plafondplaat moet
naar de voorkant van de afzuigkap
wijzen.
^ Markeer de 4 gaten a waarmee de
plaat tegen het plafond moet worden
bevestigd en markeer het gat b
waar de elektriciteitskabel doorheen
moet.
Kies voor de elektriciteitskabel dat
gat b uit van waaruit de verbinding
tussen kabel en bevestigingskolom
zo kort mogelijk is.
^ Wanneer de afzuigkap op een externe
afzuiginstallatie wordt aangesloten,
markeer dan het gat c dat voor de
verbindingskabel is bestemd.
^ Leg de elektriciteitskabel en de lucht-
afvoerbuis C 150 mm in het plafond
aan.
Is in de gegeven omstandigheden
slechts een luchtafvoerbuis C 125 mm
mogelijk, koop dan een passende
reduceertuit bij uw vakhandelaar.
Zie hoofdstuk: "Aansluiting voor de
luchtafvoer".
22
^ Wanneer de afzuigkap op een ex-
terne afzuiginstallatie wordt aange-
sloten, boor dan in het plafond het
gat waar de verbindingskabel door-
heen moet en dat u al gemarkeerd
heeft.
Let erop dat de doorsnede van het
gat groot genoeg is zodat de zespoli-
ge verbindingsstekker erdoor kan.
^ Boor in het plafond 4 gaten C 10 mm
en steek een plug S10 in de gaten.
