Klembezetting
Transmitter
Aansluiting 4-20 mA HART met puls-/frequentie-/schakeluitgang
Bestelcode voor "Uitgang", optie B
Afhankelijk van de behuizingsuitvoering, kan de transmitter worden besteld met klemmen of
een instrumentstekker.
8
Klembezetting 4-20 mA HART met puls/frequentie/schakeluitgang
1
Voedingsspanning: DC 24 V
2
Uitgang 1: 4-20 mA HART (actief)
3
Uitgang 2: puls-/frequentie-/schakeluitgang (passief)
Bestelcode voor
"Uitgang"
Optie B
Bestelcode voor "uitgang":
Optie B: 4-20 mA HART met puls-/frequentie-/schakeluitgang
Endress+Hauser
Voedingsspanning
2 (L-)
1 (L+)
DC 24 V
+
24
_
25
+
26
_
27
+
1
L
_
2
L
Klemnummer
Uitgang 1
27 (–)
26 (+)
4-20 mA HART (actief)

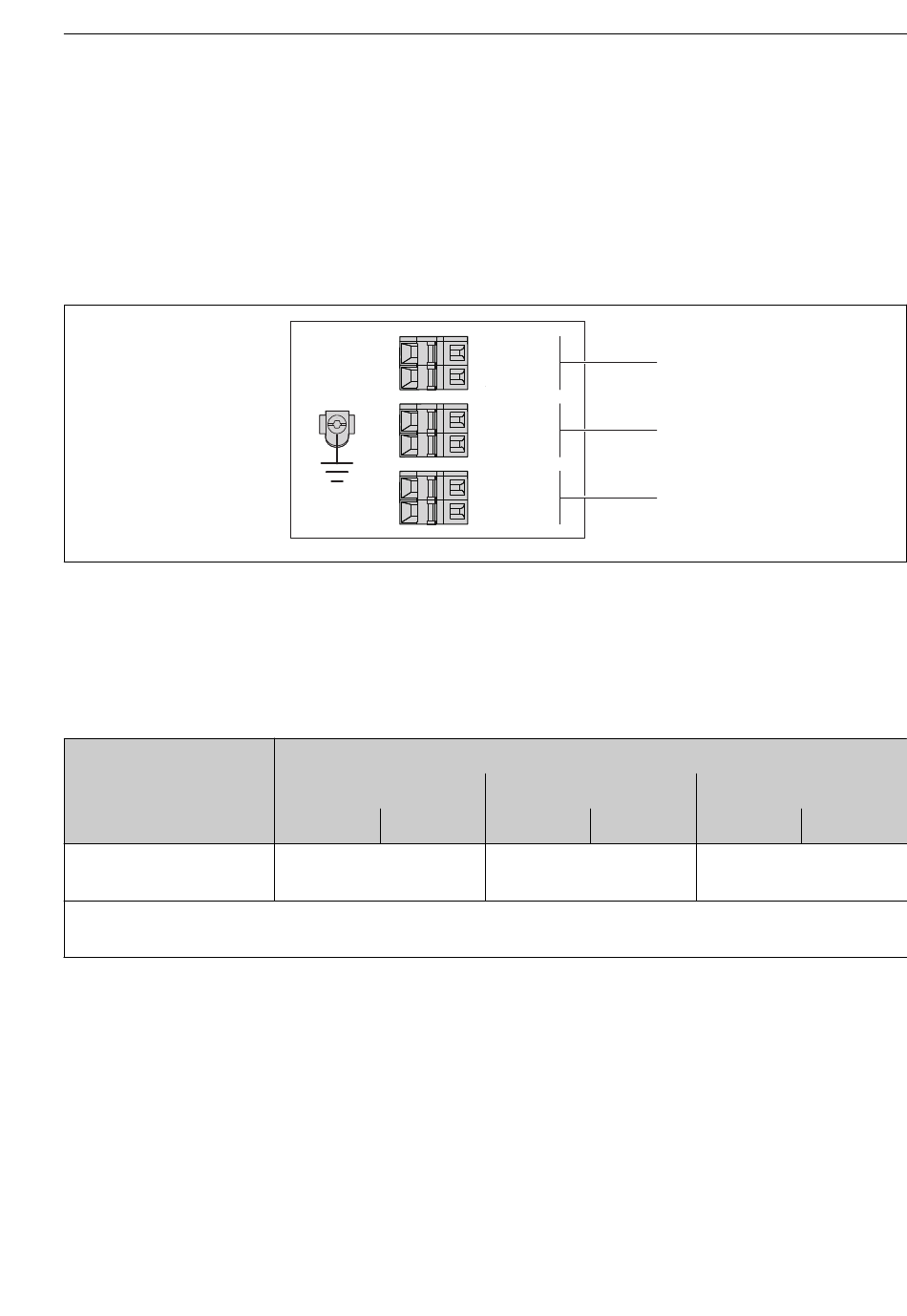

Elektrische aansluiting
3
2
1
Uitgang 2
25 (–)
24 (+)
Puls-/frequentie-/
schakeluitgang (passief)
A0016888
