Funciones y esquema del dispositivo
4 Funciones y esquema del
dispositivo
La interfaz Homematic IP para sensores
de energía es un módulo inalámbrico
alimentado con pilas para la integración
de contadores de energía en instalacio-
nes Homematic IP. Sirve para registrar
todas las lecturas de contador y el con-
sumo actual del contador eléctrico.
El dispositivo es compatible con la
interfaz óptica serie de contadores
según IEC 62056-21. La interfaz IEC
se corresponde con el estándar actual
de contadores eléctricos domésticos
electrónicos. El sensor registra los da-
tos y los envía al Homematic IP Access
Point.

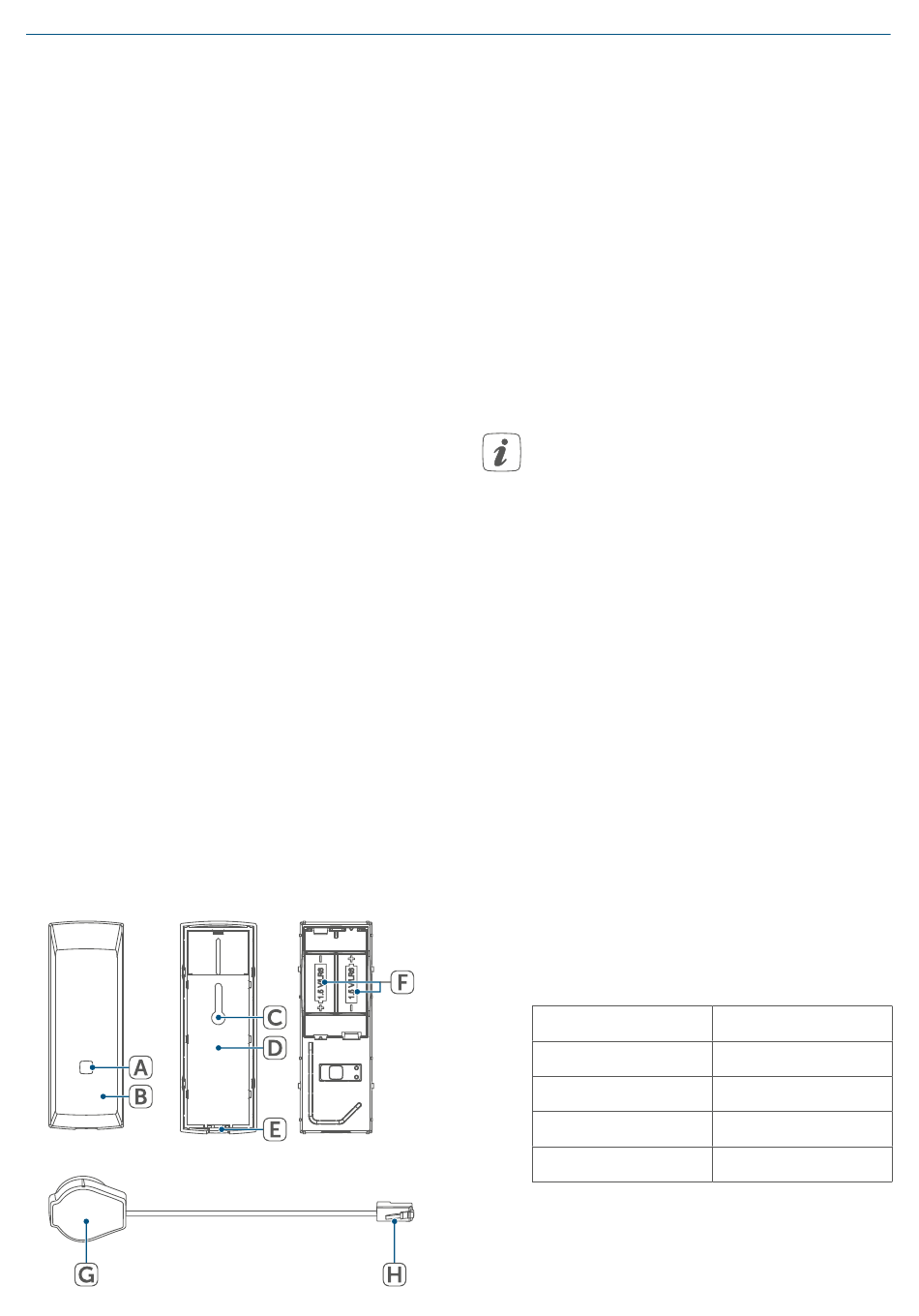

Vista general:
(A) Botón del sistema
(botón de conexión y LED)
(B) Tapa
(C) Canal de tornillo
(D) Unidad electrónica
(E) Toma de conexión
(F) Compartimento para pilas
(G) Cabezal de lectura
(H) Cable de conexión con conector
En el menú del contador, active el re-
gistro de datos ampliado siempre que
esta función esté disponible. Si esta
función no está disponible en su con-
tador, para más información consulte
el manual de instrucciones del conta-
dor. Además, en caso necesario, solici-
te el PIN gratuito al operador del punto
de medición. Guarde bien el PIN para
volver a modificar el ajuste, en caso de
que el contador regrese al registro de
datos reducido, por ejemplo, después
de un corte de corriente.
Se admiten los protocolos Modo
D0, de A a D, y SML. No se admite
Idis CII (Austria). Los datos trans-
feridos son la potencia instantá-
nea, la lectura del contador de
referencia de tarifa punta, la lec-
tura del contador de referencia de
tarifa valle y la lectura del conta-
dor de entrega, por lo que es po-
sible usarlo en contadores de
referencia, contadores de entrega,
contadores de dos direcciones y
contadores de una o de dos tari-
fas. Si el contador no proporciona
valores de potencia, HmIP-ESI los
calculará a partir del cambio de
las lecturas de contador.
La resolución depende de la reso-
lución de las lecturas del contador
y es de aproximadamente:
Wh
0,01
0,1
1
10
Si las lecturas del contador tienen
una resolución mayor, no se cal-
cula la potencia.
W
0,12
1,2
12
120
40
