Schneiden Sie in Stufen zu jeweils 0 mm, bis die
erforderliche Schnitttiefe erreicht ist. Dies wird als
„stufenweises" Schneiden bezeichnet.
Sägen Sie nur in gerader Linie. Markieren Sie die
Schnittlinie deutlich, damit der Bediener der Säge gut
folgen kann. Die Säge darf NICHT seitlich hin- und her
gedreht werden, damit die Trennscheibe wieder
geradeaus läuft.
Anbringen der Diamanttrennscheibe (H):
Diamanttrennscheibe (H) an der Einsatzstelle
anbringen. Die Maschine nicht mit eingebauter
Diamanttrennscheibe (H) transportieren.
. Öffnen Sie die vordere Abdeckung (V).
. Stellen Sie den Anlassschalter (DD) des Motors auf
AUS (0).
. Heben Sie die Diamanttrennscheibe in die höchste
Stellung an, indem Sie die Tiefeneinstellung (EE) gegen
den Uhrzeigersinn drehen.
. Lösen und entfernen Sie die vier () M8-Schrauben
der Verriegelungsplatte des Trennscheibenschutzes (F)
mit dem -mm-Schlüssel (U), der sich im Werkzeugfach
(BB) befindet. Bauen Sie die Verriegelungsplatte des
Trennscheibenschutzes (F) vorübergehend aus.
. Heben Sie das Trennscheibenschutz-Vorderteil (D) an:
. Lösen und entfernen Sie die Mutter der
Trennscheibenwelle (L), mit der der Außenflansch
(J) befestigt ist, mit dem -mm-Schlüssel für die
Trennscheibenwelle (T).
ANMERKUNG
Die Mutter der Trennscheibenwelle (L) auf der rechten
Seite der Maschine hat Linksgewinde. Zum Lösen im
Uhrzeigersinn drehen.
Die Mutter der Trennscheibenwelle (L) (nicht abgebildet)
auf der linken Seite der Maschine hat Rechtsgewinde.
Zum Lösen gegen den Uhrzeigersinn drehen.
7. Nehmen Sie den Außenflansch (J) ab.
8. Stellen Sie sicher, dass der Halter der
Trennscheibenwelle (M) sowie der Innenflansch (I) und
Außenflansch (J) sauber und frei von Fremdkörpern sind.
9. Setzen Sie die Diamanttrennscheibe (H) auf den Halter
der Trennscheibenwelle (M). Die Drehrichtung wird durch
Pfeile auf der Diamanttrennscheibe (H) und am Vorderteil

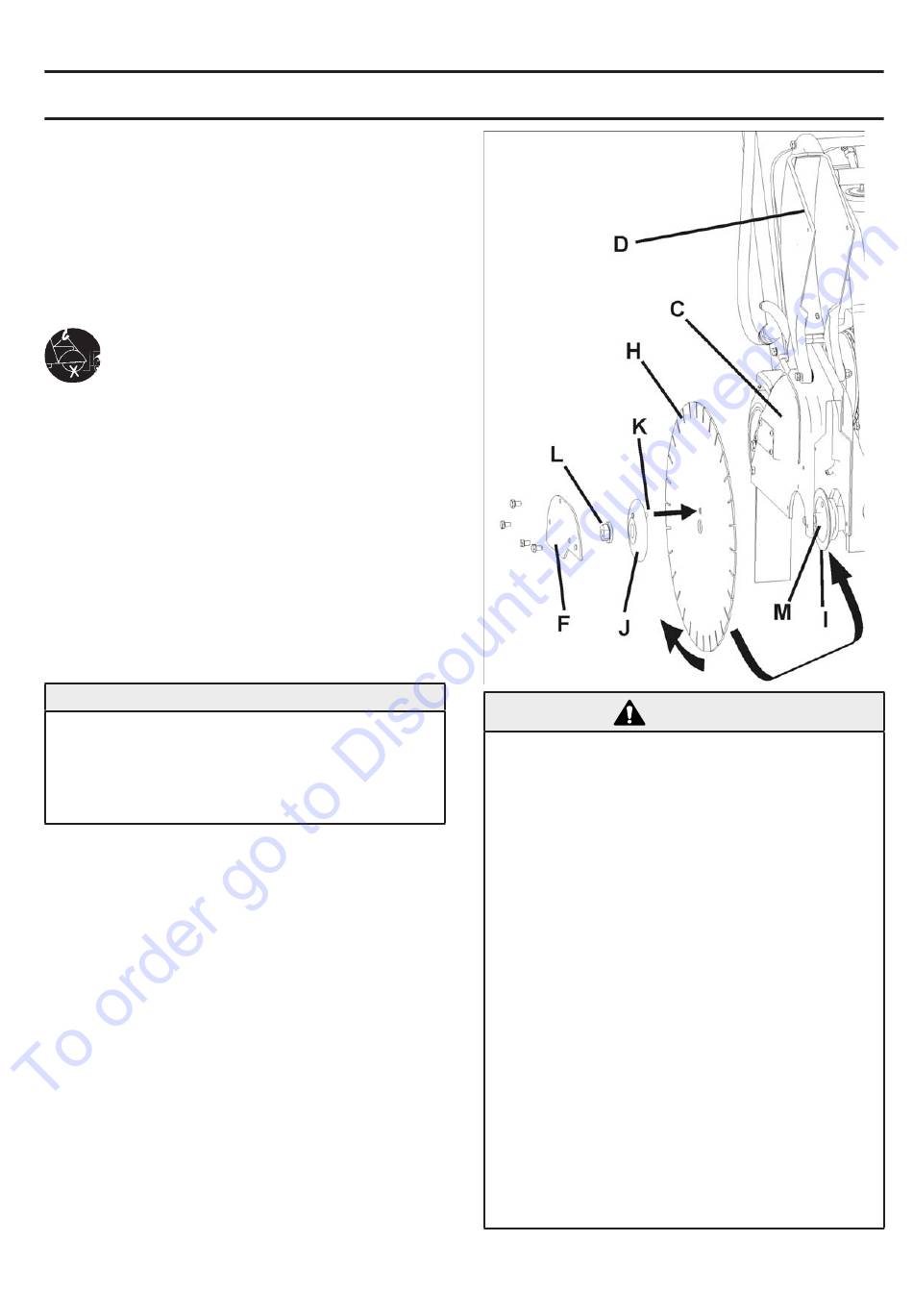

des Trennscheibenschutzes (D) angezeigt. Siehe
Abbildung rechts.
10. Setzen Sie den Außenflansch (J) auf den Halter der
Trennscheibenwelle (M). Achten Sie darauf, dass der
Verriegelungsstift (K) durch die Diamanttrennscheibe (H)
und den Innenflansch (I) gesteckt wird.
11. Drehen Sie den Außenflansch (J) und die
Diamanttrennscheibe (H) in die entgegengesetzte
Richtung der Drehrichtung, damit kein Spiel besteht.
. Bringen Sie die Mutter der Trennscheibenwelle (L)
an. Ziehen Sie sie mit dem -mm-Schlüssel für die
Trennscheibenwelle (T) fest.
BETRIEB
Verwenden Sie NUR Trennscheiben (H), die für eine
maximale Betriebsdrehzahl gekennzeichnet sind, die
über der Drehzahl der Trennscheibenwelle der
Maschine liegt.
NUR DANN eine größere Trennscheibe verwenden,
wenn auch die Riemen und Riemenscheiben mit der
richtigen Größe verwendet werden.
Die Maschine NICHT ohne die Schutzabdeckung der
Diamanttrennscheibe (H) in Betrieb nehmen.
Die Maschine NICHT in Betrieb nehmen, wenn der
vordere Trennscheibenschutz (D) angehoben ist!
Die Trennscheibe (H) DARF während des Betriebs der
Maschine NICHT weiter als 80 Grad herausragen.
Die Kontaktflächen des Halters der Trennscheibenwelle
(M) sowie des Innenflansches (I) und Außenflansches
(J) MÜSSEN sauber und frei von Fremdkörpern sein.
Die Maschine NICHT mit eingebauter Trennscheibe (H)
transportieren.
Herkömmliche Diamant-Nasstrennscheiben (H) NICHT
ohne Wasser verwenden.
Die Bedienungsanleitung für die Trennscheibe (H) LESEN.
Die Trennscheibe (H) NUR DANN einbauen, wenn sich
der Betriebsschalter in der AUS-Stellung (0) befindet
und die Stromzufuhr abgetrennt ist.
ACHTUNG!
