GMT035 & GMT050 (inclusief TTC modellen)
2.7 Instellen werkdruk
Bij sommige machines moet de werkdruk met een manometer gemeten worden om de velkop
gebruiksklaar te kunnen afstellen.
Controleer de werkdruk van de machine. Verdere gegevens zijn te vinden bij een technisch document
van de basismachine. De maximaal toegestane werkdruk voor de velkop is 250 bar.

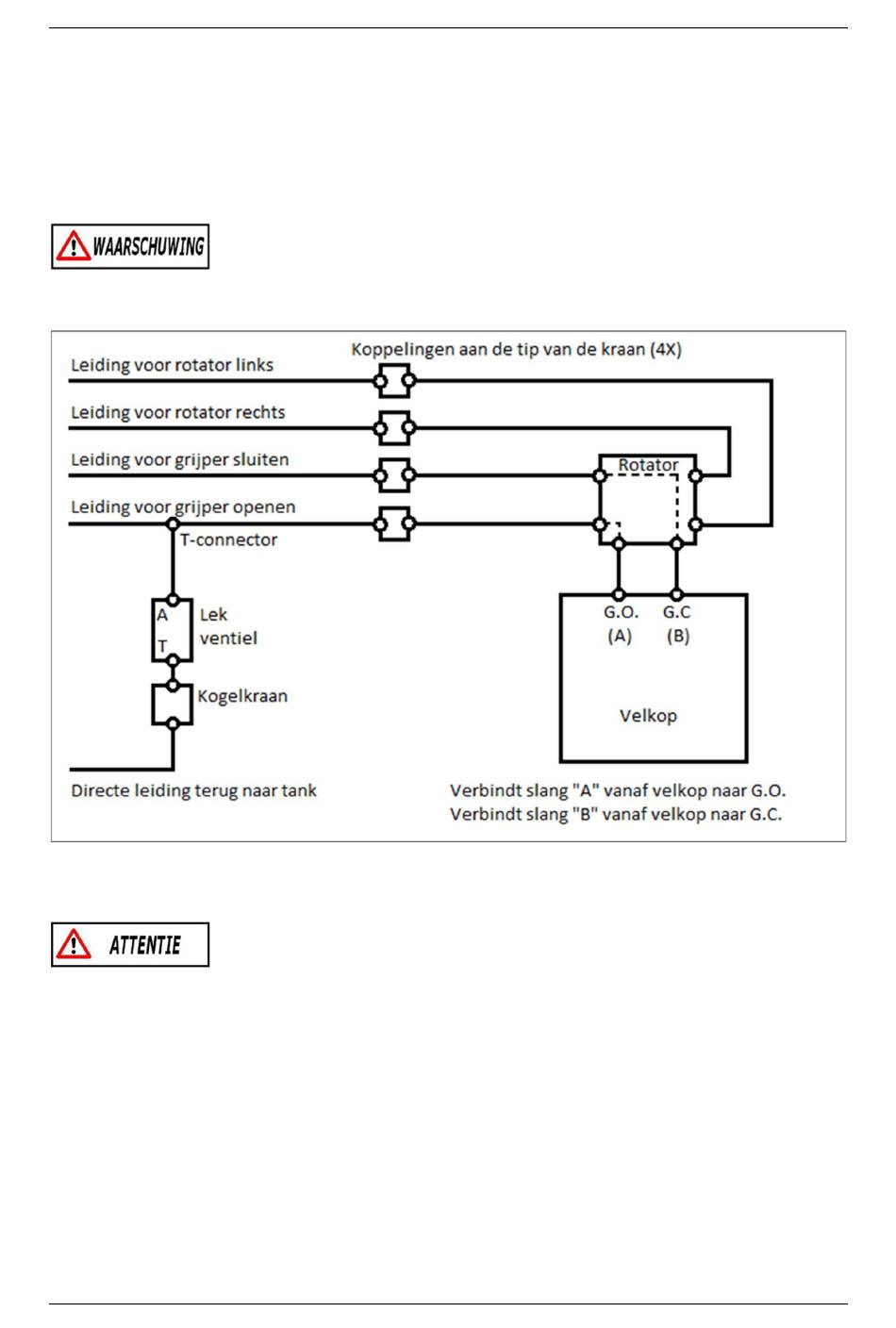

2.7.1 Hydraulisch schema voor montage van de GMT velkop
De kogelkraan moet gesloten zijn wanneer er gewerkt gaat worden met een normale houtgrijper.
Wanneer de velkop in tilt-up positie (positie voor het staand vellen) wordt gebracht, zal deze vanzelf
weer moeten afzakken indien grijper openen niet langer bediend wordt. Zo kan gecontroleerd worden
of het speciale ventiel juist gemonteerd is en/of de kogelkraan wel geopend is.
Zorg tevens ervoor dat ventiel 7 ( snelheid tilt down) voldoende open is. Dit ventiel is namelijk de
verzamel plek van het eventuele vuil en dit kan dan tot verstopping leiden.
2.7.2 Hydraulisch schema voor montage van de GMT velkop met TTC
De GMT velkop met TTC heeft hetzelfde verbindingsprincipe als een standaard GMT-velgrijper. De
extra slangen en aansluitingen zijn verwerkt in de TTC-remeenheid, TTC-bedieningskast en de speciale
rotator. Een extra interne hydraulische leiding zal de vereiste olie aan de TTC-remmen leveren door de
TTC-bedieningskast te activeren. Als er al een elektrisch signaal aanwezig is op de punt van de kraan,
Een verhoging van de druk in/op het systeem kan leiden tot schade aan de
velkop, maar ook op meer risico op een ongeval!
Vereenvoudigd aansluitschema
Let op, ter controle:
