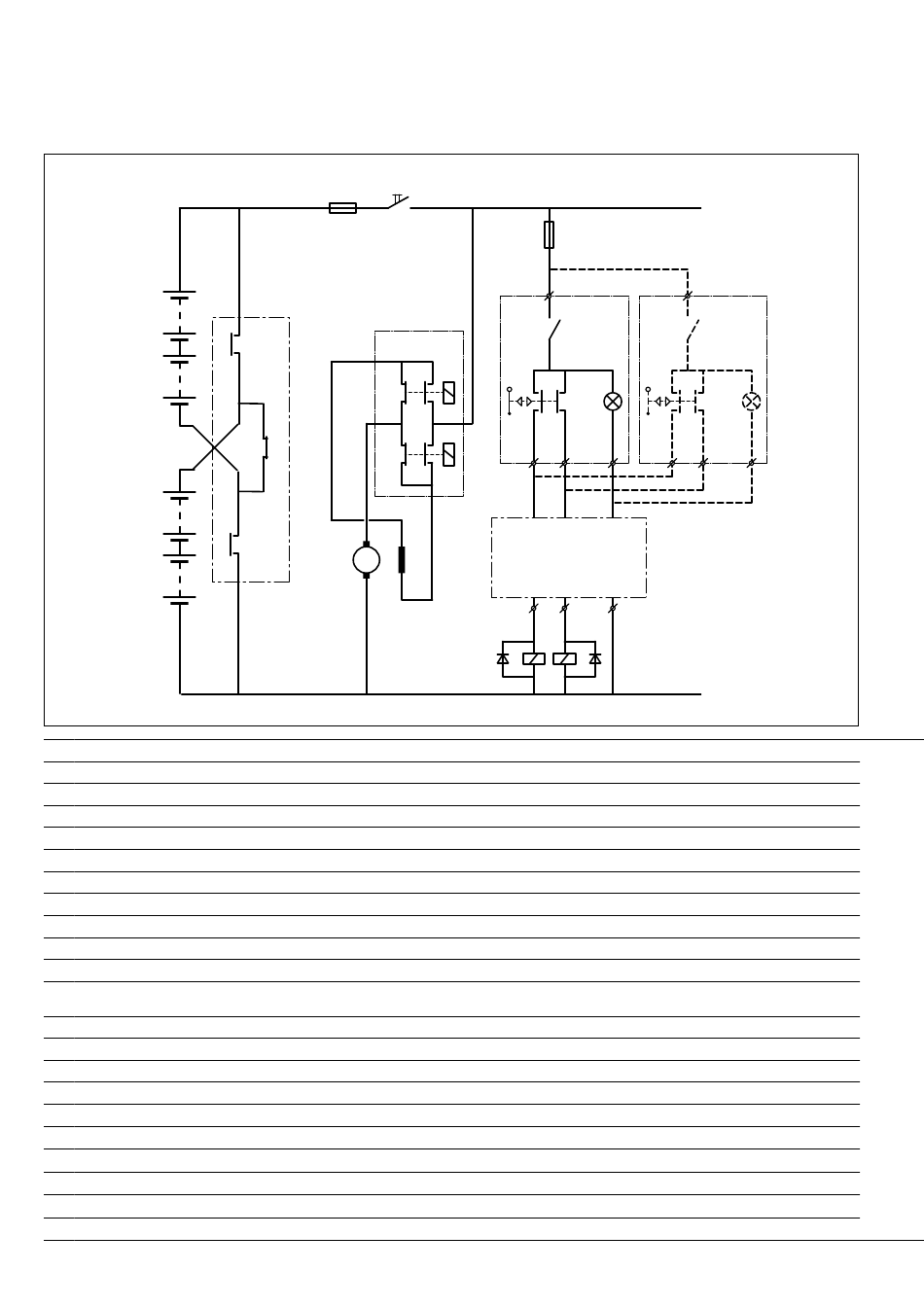

Elektrisch schema
Wiring diagram
7
6
1 Serie-parallelkontakt
2 Bovpropel 16 kW 48 volt
3 Hovedafbryder til bovpropel
4 Hovedsikring
5 Dynamo
6 Batterisæt 1
7 Batterisæt 2
8 Til 24 volt forbrugere
9 Mellemkabel
10 Betjeningspanel
11 Diodebro
12 Batteri kun til 24 volt forbrugere
13 Hovedstrømkabler
14 Ladestrømkabler
15 Ledningsadskiller
16 Termisk beskyttelse
Farvekode til kabler:
1 Blå
2 Rød (+)
3 Sort (-)
4 Hvid
110
020569.04
Schaltschema
4
3
+
1
2
A2
D1
A1
D2
_
Serie-parallellomkopplare
Bogpropeller 16 kW 48 Volt
Huvudströmbrytare bogpropeller
Huvudsäkring
Generator
Batteriset 1
Batteriset 2
Till 24 Volt-användare
Mellankabel
Manöverpanel
Diodbrygga
Batteri endast för 24 Volt-användare
Huvudströmskablar
Laddströmskablar
Skiljebrytare
Termiskt skydd
Färgkod kablage:
Blå
Röd (+)
Svart (-)
Vit
Circuit electrique
2
10
k1
k2
1
4
3
1
K1
K2
Serie-parallellbryter
Baugpropell 16 kW 48 Volt
Hovedbryter baugpropell
Hovedsikring
Dynamo
Batterisett 1
Batterisett 2
Til 24 Volt-brukere
Mellomkabel
Kontrollpanel
Diodebru
Batteri kun til 24 Volt-brukere
Hovedstrømkabler
Ladestrømkabler
Skillebryter
Termisk sikring
Fargekode ledninger:
Blå
Rød (+)
Svart (-)
Hvit
vetus® Operation manual and installation instructions bow thruster BOW28548D
Esquema eléctrico
285 kgf
