Montage
f Monteer de grepen.
1
2
4x
1 Bevestigingsschroef
2 Greep
f Verwijder de vier bevestigingsschroeven.
f Neem het koelaggregaat af van de warmwaterboiler.
f Plaats de warmwaterboiler op de voorbereide ondergrond
(zie hoofdstuk "Montage/opstelling").
f Monteer het toestel in omgekeerde volgorde. Let erop dat u
de warmwater-temperatuursensor weer in de gemarkeerde
dompelbuis steekt.
f Verwijder de grepen.
9.2
Opstelling
f Verwijder de verpakkingsfolie en de EPS-vormstukken bo-
venaan en aan de zijkant.

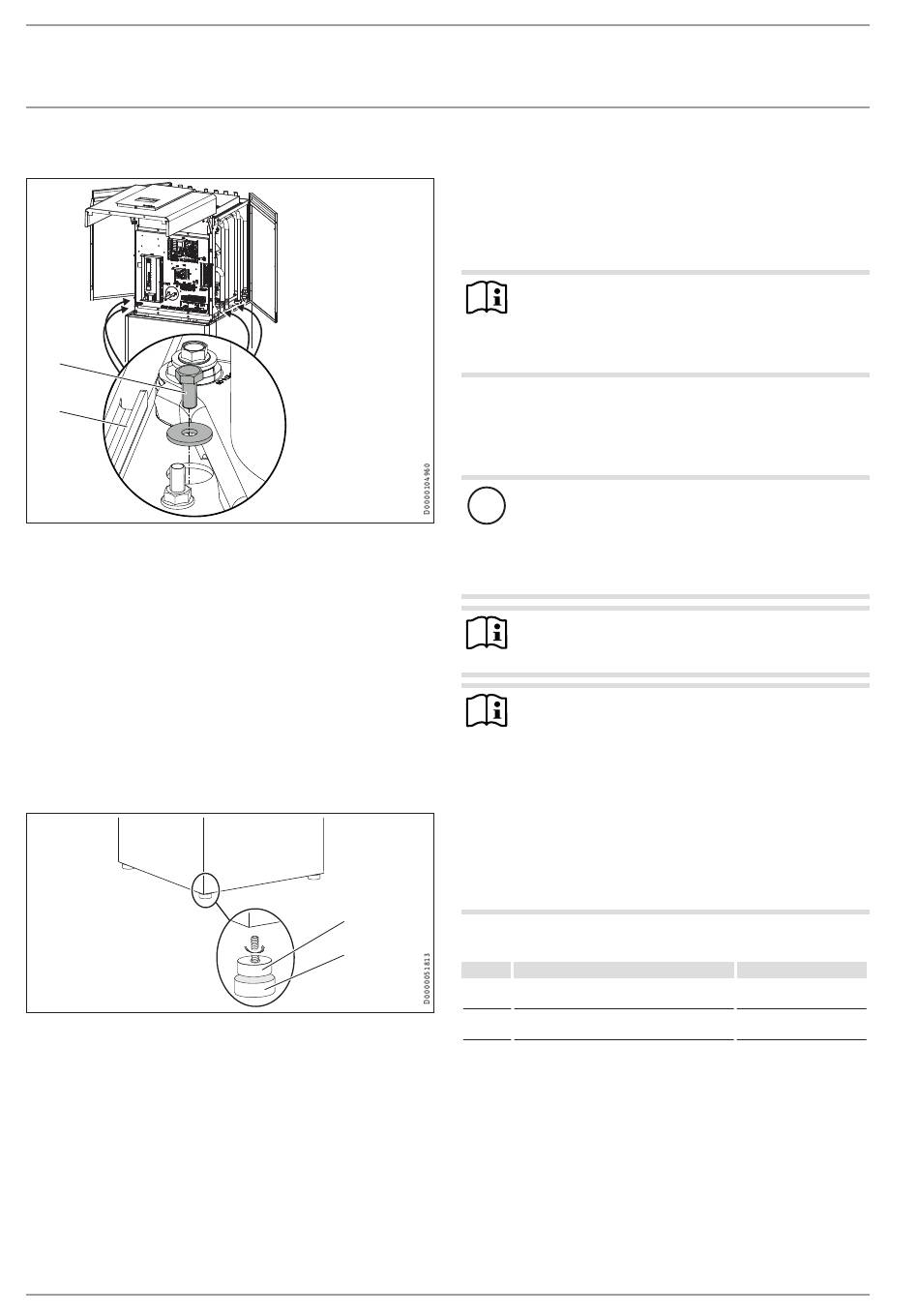

1 Toestelvoet
2 Glijschoen
f Draai de vier bevestigingsschroeven onderaan de wegwerp-
pallet eruit.
f Neem de toestelvoeten uit het toebehoren.
f Schroef de toestelvoeten volledig in het toestel zonder het
toestel van de pallet te nemen.
f Gebruik de grepen op de achterwand en de voorste rubberen
stelvoeten om het toestel af te nemen.
f Neem het toestel van de pallet en plaats het op de voorbe-
reide ondergrond. Gebruik indien nodig de bijgeleverde glij-
schoenen om het toestel beter te kunnen plaatsen.
12
/ WPE-I H(K)W 230 Premium
f Neem de minimumafstanden in acht (zie hoofdstuk "Voorbe-
reidingen/minimumafstanden").
f Lijn het toestel waterpas uit door de toestelvoeten af te stel-
len.
9.3
Toestel openen
Info
Controleer de afdichtingsband, wanneer u het toestel
opent. De afdichtingsband is nodig voor het genereren
van de noodzakelijke onderdruk.
f Vervang de afdichtingsband, indien nodig.
f Demonteer, indien nodig, de ommantelingsdelen (zie hoofd-
stuk "Montage/transport/toestel opsplitsen").
9.4
Installatie van de warmtebroninstallatie
Materiële schade
!
Het maximale werkingsgebied van de warmtebron mag
gedurende max. 30 minuten tot 40 °C bedragen. Continu-
bedrijf met een warmtebrontemperatuur hoger dan het
max. werkingsgebied (zie hoofdstuk "Technische gege-
vens / Gegevenstabel") is niet toegelaten.
Aanwijzing
Voer de warmtebroninstallatie voor het toestel uit over-
eenkomstig de planningsdocumenten.
Aanwijzing
Het toestel kan ook met grondwater als warmtebron ge-
bruikt worden. Voor het gebruik met grondwater is een
tussencircuit verplicht.
f Monteer het grondwaterstation GWS of een warm-
f Vul het tussencircuit met een etyleenglycol-wa-
f Zet in de warmtepompmanager het bronmedium
1
Toegelaten brine:
2
MEG 10 Warmtedragervloeistof als concentraat op
basis van ethyleenglycol
MEG 30 Warmtedragervloeistof als concentraat op
basis van ethyleenglycol
9.4.1 Circulatiepomp en vereist debiet
Het debiet wordt automatisch geregeld door de warmtepompma-
nager. Handmatig instellen van de circulatiepomp is niet mogelijk.
tewisselaar.
termengsel met ten minste 25 volumeprocent ety-
leenglycol. Let op de dichtheid.
op "WATER". De minimale retour-brontemperatuur
wordt automatisch ingesteld op +2 °C.
