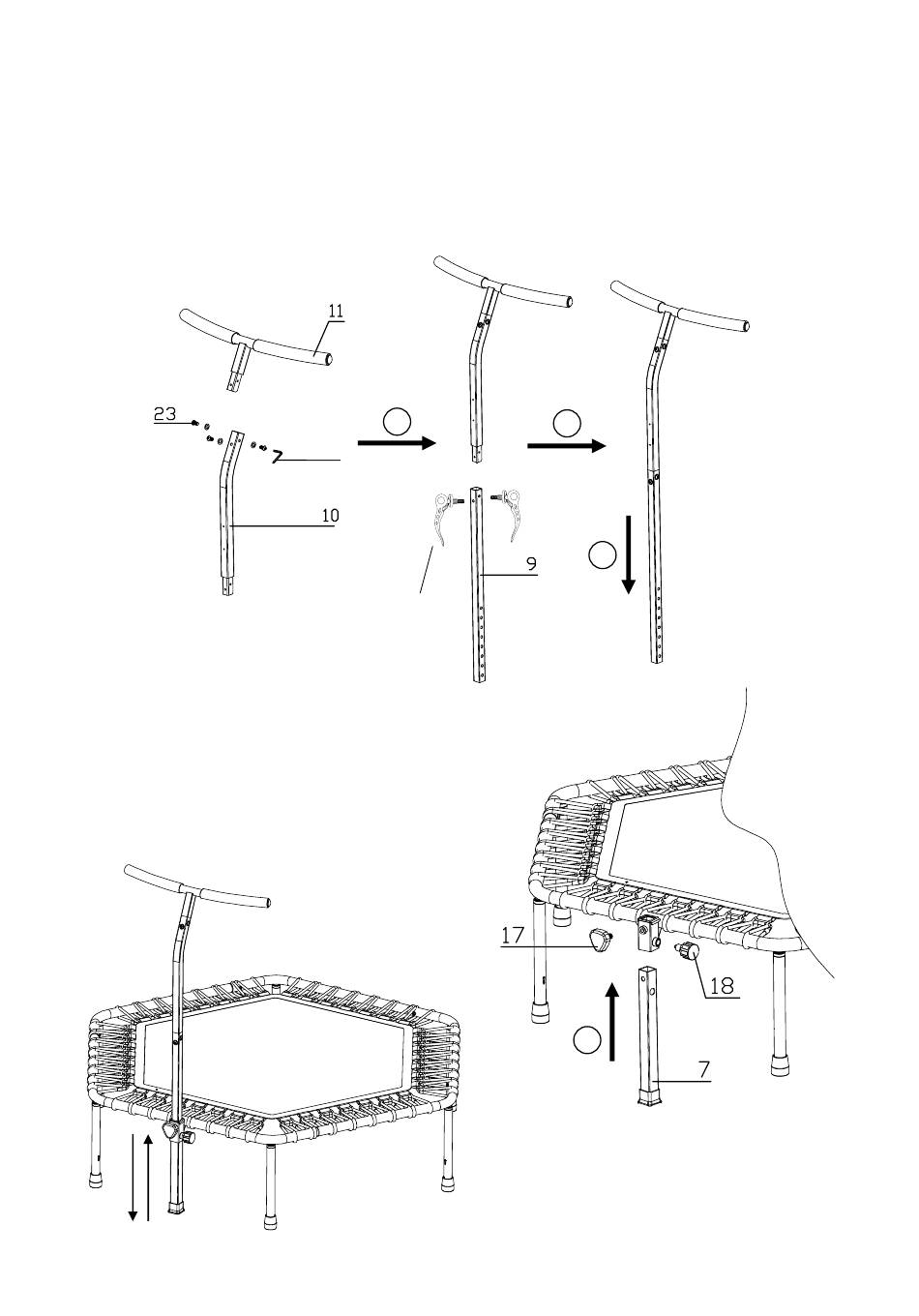

Passo 10:
Collegate in primis la maniglia (#11) con il tubo della barra di supporto centrale (#10) e fissatela con M8*12 (#23) e la
guarnizione piatta (#24). Utilizzate la brugola messa a vostra disposizione. Successivamente collegate il tubo regolabile
(#9) insieme al tubo della barra di supporto centrale (#10). Adesso collegate la gamba d'appoggio della sbarra (#7) con
l'elemento di giunzione del tubo per telaio (#1) con dos strumenti di sgancio rapido (#32). Allacciate al trampolino i tubi
di raccordo sbarra già assemblati (#11, #10, #9) insieme all'apposito elemento di giunzione. Infine collegate l'elemento
di giunzione alla manopola per chiusura (#17) dalla parte anteriore e alla manopola di rotazione (#18) laterale.
Figura 11
Figura 12
1
24
32
94
2
4
3
Passo 11:
Potete regolare comodamente l'altezza della
barra di supporto.
