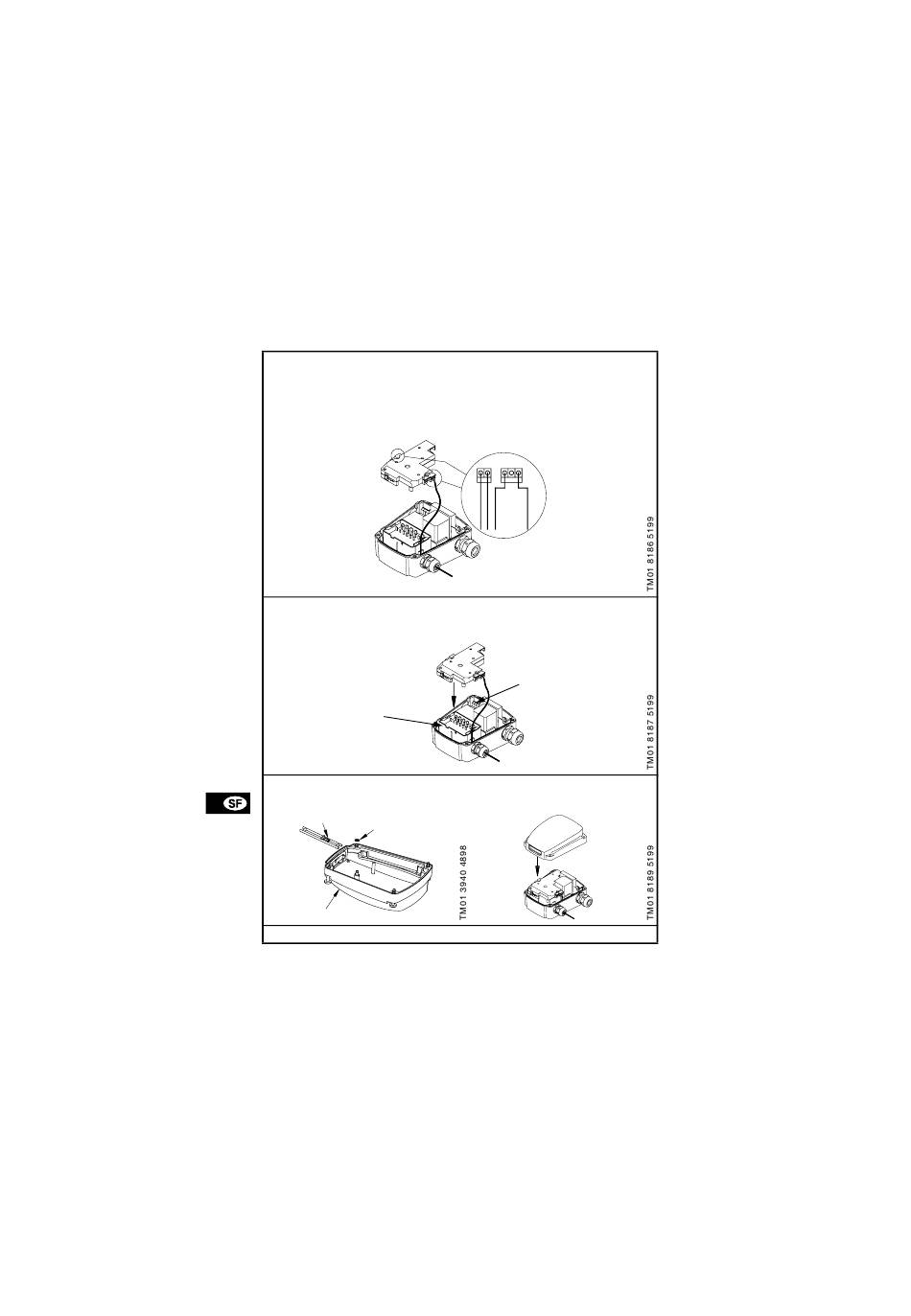

4. Pujota BUS-liitäntä läpiviennin kautta kytkentärasiaan ja liitä se
LON-yksikön liittimiin. Liittäminen voidaan suorittaa vapaavalintei-
sesti joko yksikön vasemmalle tai oikealle puolelle.
BUS kaapelia koskevat vaatimukset:
Johdinpinta-ala: 0,25 - 1 mm².
Suojaamaton 2-johdin kaapeli.
* Katso jakso 2.2.
5. Asenna LON-yksikkö nopeudenvalitsimen ja perusyksikön päälle.
Tarkista huolellisesti, että pistokeliitäntä asettuu oikein sovittee-
seensa.
Pistokeliitäntä
nopeudenvalitsimeen
6. Poista hammastettu aluslevy sekä valokaapeli ja asenna kytkentä-
rasian kansi.
Valokaapeli
Hammaslevy
Kytkentärasian kansi
7. Liitä syöttöjännite.
68
*
24V
L O N
Pistokeliitäntä
perusyksikköön
