8.
Plaats de thermostaat voorzichtig in de wandsokkel.
Zorg ervoor dat de stiftlijst (5) op de wandsokkel in de
daarvoor bestemde steekaansluiting van de thermo-
staat past.
9.
Druk de thermostaat voorzichtig in de wandsokkel tot
de grendelnokken van de thermostaat hoorbaar vast-
klikken.
5
Elektrische installatie
De elektrische installatie mag alleen door een elektromonteur
worden uitgevoerd.
Aanwijzing
Als u de eBUS-leiding aansluit, dan moet u niet op
de poling letten. Als u de beide aansluitingen ver-
wisselt, dan loopt de communicatie geen gevaar.
5.1

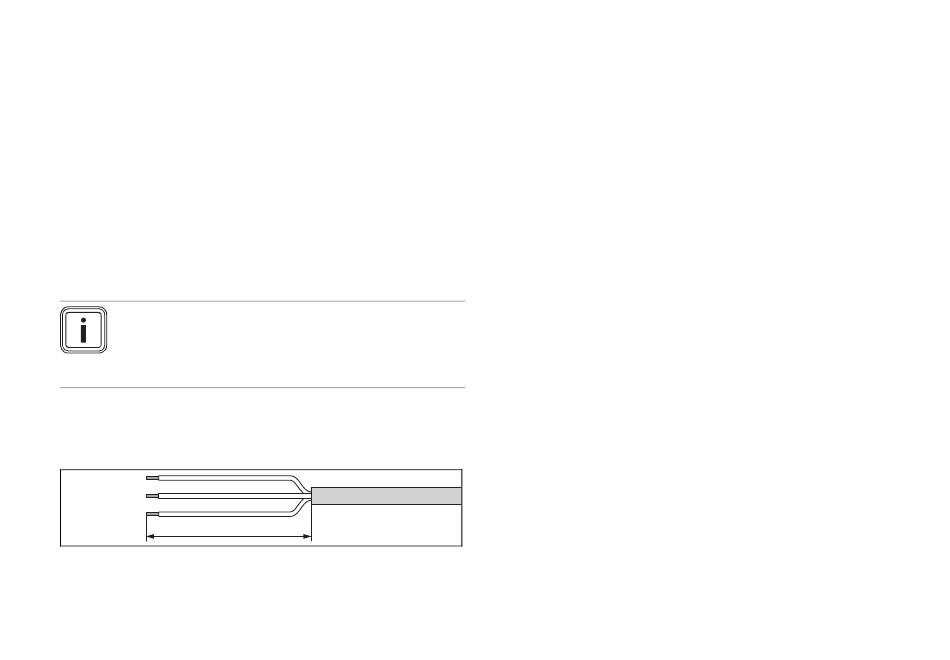

Flexibele leidingen ontmantelen
1.
Verkort de aansluitleidingen indien nodig.
≤
30 mm
2.
Strip flexibele leidingen zoals weergegeven op de af-
beelding. Let er hierbij op dat de isolatie van de ver-
schillende aders niet wordt beschadigd.
0020135477_02 Installatiehandleiding
5.2
Eisen aan de eBUS-leiding
Houd de volgende voorschriften aan bij de installatie van
eBUS-leidingen:
▶
Gebruik 2-aderige kabel.
▶
Gebruik nooit afgeschermde of getwiste kabel.
▶
Gebruik alleen passende kabel, bijv. van het type NYM of
H05VV (-F / -U).
▶
Houd de toegestane totale lengte van 125 m aan. Daarbij
geldt een aderdiameter van ≥0,75 mm² tot 50 m totale
lengte en een aderdiameter van 1,5 mm² vanaf 50 m.
Om storing van de eBUS-signalen (bijv. door interferentie) te
voorkomen:
▶
Houd een minimale afstand van 120 mm aan tot netaan-
sluitkabels of andere elektromagnetische storingsbron-
nen.
▶
Installeer bij parallel leggen met netvoedingskabels de
kabels conform de geldende voorschriften bijv. op kabel-
tracés.
▶
Uitzonderingen: bij wanddoorvoeren en in schakelkas-
ten is onderschrijding van de minimale afstand accepta-
bel.
5.3
Thermostaat aan CV-toestel met "3-4-5-klem"
aansluiten
1.
Schakel de stroomtoevoer naar de CV-ketel uit.
2.
Ontkoppel het CV-toestel van het elektriciteitsnet, door
de netstekker los te trekken of het CV-toestel via een
9
