Hoge druk tandwielpomp KP 2/. .../434, KP 3/. .../434, KP 5/. .../434
3 Apparatuurbeschrijving
3.1 Functieprincipe
88032770018-02
2016-07-27
Pompen uit de serie KP zijn buitentandradpompen, die volgens het verdrin-
gerprincipe werken.
Twee tandwielen die in elkaar grijpen bewerkstelligen bij het draaien een vo-
lumevergroting door het openen van de tandopeningen aan de aanzuigzijde
(S), zodat er medium kan instromen en tegelijkertijd aan de perszijde (P) door
het indalen van de tanden in de gevulde tandopeningen dienovereenkomstig
volume wordt verdrongen. Het vloeistoftransport vindt plaats door het mee-
nemen in de tandopeningen langs de wand van de tandwielkamer. Per
wielomdraaiing wordt het zogenaamde geometrische transportvolume V
verplaatst. Een waarde die voor de aanduiding van de pompmaat als nomi-
naal volume V
in technische documenten wordt vermeld.
gn
De daadwerkelijk getransporteerde hoeveelheid vloeistof komt niet overeen
met de theoretische waarde, hij wordt door verliezen op grond van de nood-
zakelijke spelingen verlaagd. De verliezen zijn geringer, des te lager de
bedrijfsdruk en des te hoger de viscositeit van het medium is.
Tandradpompen zijn binnen brede grenzen zelfaanzuigend. De beschreven
verdringingsprocedure vindt aanvankelijk zonder merkbare drukopbouw
plaats. Pas na het vastleggen van externe lasten, bv. door transporthoogten,
doorstromingsweerstanden, leidingelementen etc. wordt de voor het over-
winnen van deze weerstanden vereiste arbeidsdruk ingesteld.
Zoals bij niet met axiale speling gecompenseerde pompen, gebruikelijk, is de
zijwaartse speling tussen tandrad- en kops vlak zo ingesteld dat de toege-
stane bedrijfsdruk veilig wordt beheersd.
Lagers en asafdichting van het apparaat worden door het medium gesmeerd.
Bevat het medium afslijtende bestanddelen, dan wordt de levensduur van het
apparaat verkort.

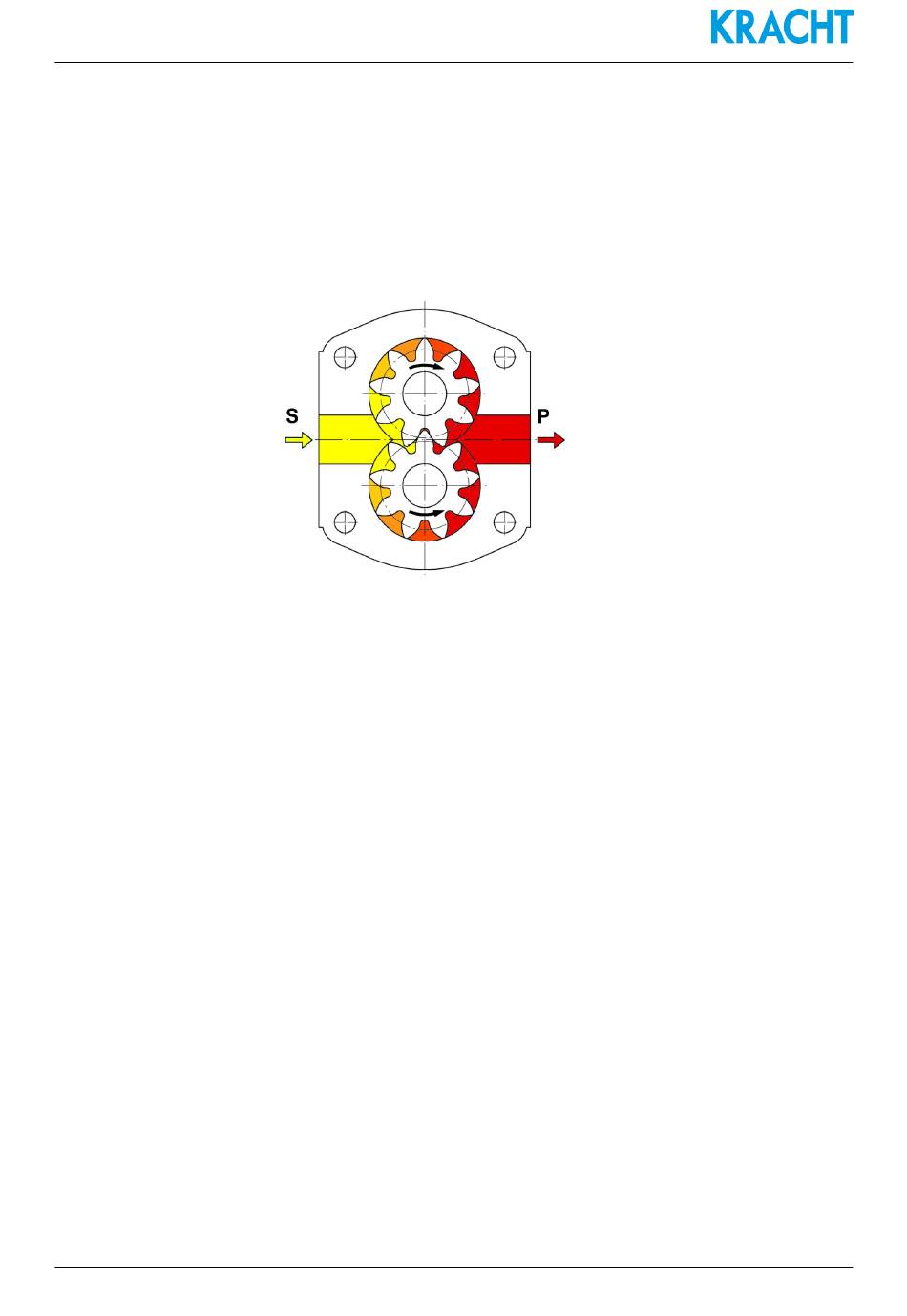

S = Aanzuigaansluiting
P = Persaansluiting
