Naslaghandleiding
00809-0211-4728
stabiele stroom kan de transmitter geen EMF-compensatie uitvoeren en als resultaat kan
een verschil in meetwaarden tussen de actieve kalibrator en de werkelijke sensor bestaan.
Als er een leesverschil wordt ervaren en groter is dan de nauwkeurigheidsspecificatie
van de fabriek mogelijk maakt, voert u een sensor-trim uit met "Active Calibrator Mode"
(Actieve kalibratormodus) uitgeschakeld. In dit geval moet een actieve kalibrator die
pulserende sensorstroom tolereert worden gebruikt of de werkelijke sensoren moeten op
de transmitter worden aangesloten. Wanneer de Veldcommunicator, AMS Device Manager
of de LOI vraagt of er een actieve kalibrator wordt gebruikt wanneer de routine van
sensor-trim wordt ingevoerd, selecteert u Nee om de "Active Calibrator Mode" (Actieve
kalibratormodus) uitgeschakeld te houden.
5.5
De analoge uitgang trimmen
5.5.1
TTTrim analoge uitgang of geschaalde trim analoge
uitgang
Voer een uitgangstrim of een geschaalde uitgangstrim uit als de digitale waarde
voor de primaire variabele overeenkomt met de normen van de installatie maar de
analoge uitgang van de transmitter komt niet overeen met de meetwaarde op het
uitgangsapparaat. De functie Uitgangssignaal-trim kalibreert de transmitter volgens
een referentieschaal van 4-20; de functie Geschaalde uitgangssignaal-trim kalibreert
volgens een door de gebruiker te selecteren referentieschaal. Om de noodzaak van een
uitgangssignaal-trim of een geschaalde uitgangssignaal-trim vast te stellen, voert u een
kringtest uit

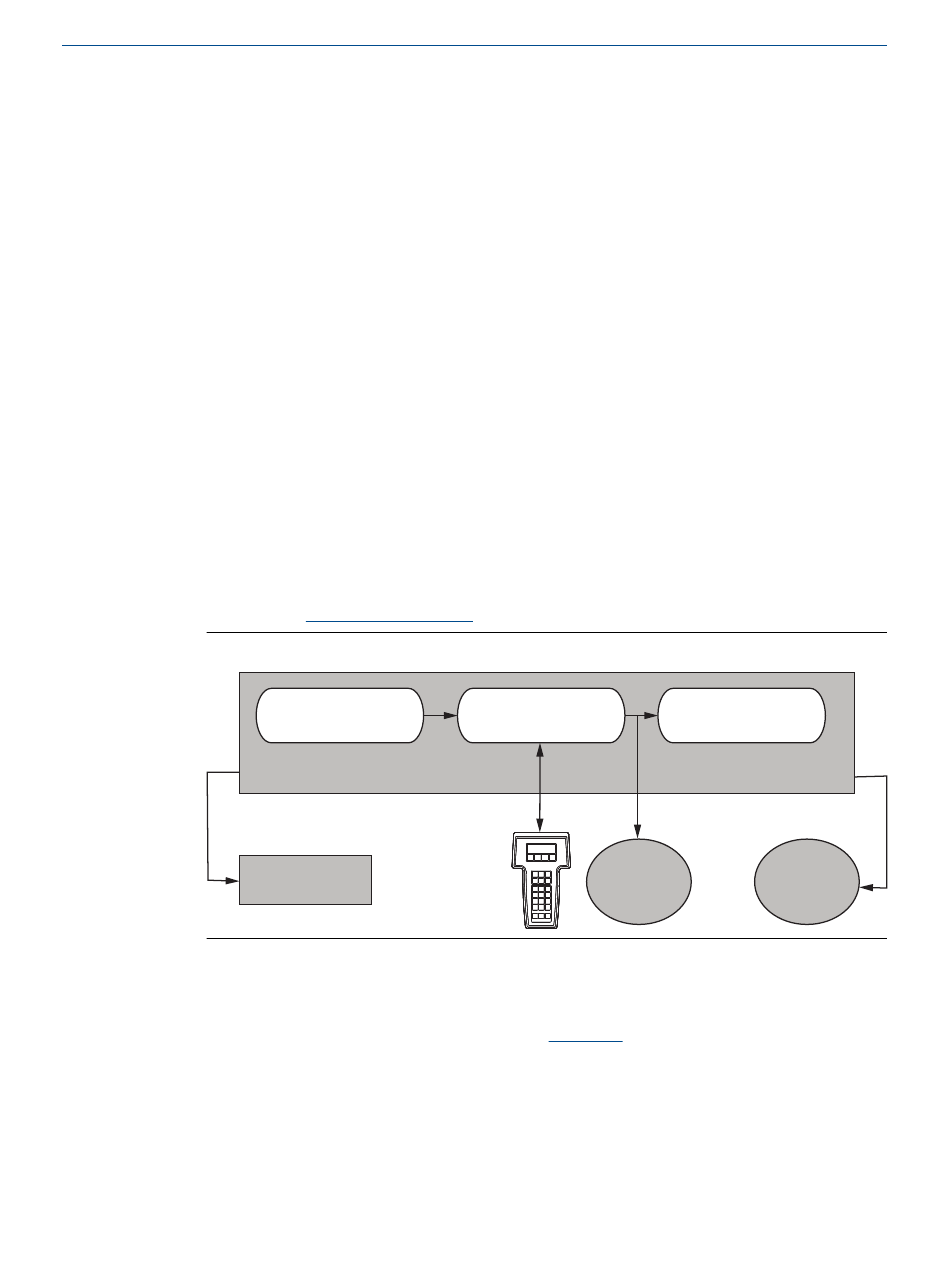

Figuur 5-4: Meetdynamiek van temperatuurtransmitter
5.5.2
Analog output trim (trim analoge uitgang)
Met de trim analoge uitgang kan de conversie van het ingangssignaal door de transmitter
naar een 4–20 mA-uitgang worden gewijzigd
regelmatig af om de meetprecisie te handhaven.
Analoge uitgangstrim uitvoeren met behulp van een
veldcommunicator
Voor het uitvoeren van een trim digitaal naar analoog, voert u de volgende procedure uit
met de traditionele reeks sneltoetsen:
www.Emerson.com
(Een kringtest
uitvoeren).
Analog-to-Digital
Signal Conversion
Sensor and ohm/mV
Trim adjust the signal here
Analog Input
Field Communicator
Microprocessor
Output and Scaled Output Trim
Trim adjust the signal here
HART
Output
(Figuur
5-4). Stel het analoge uitgangssignaal
Gebruik en onderhoud
Januari 2023
Digital-to-Analog
Signal Conversion
Analog
Output
89
