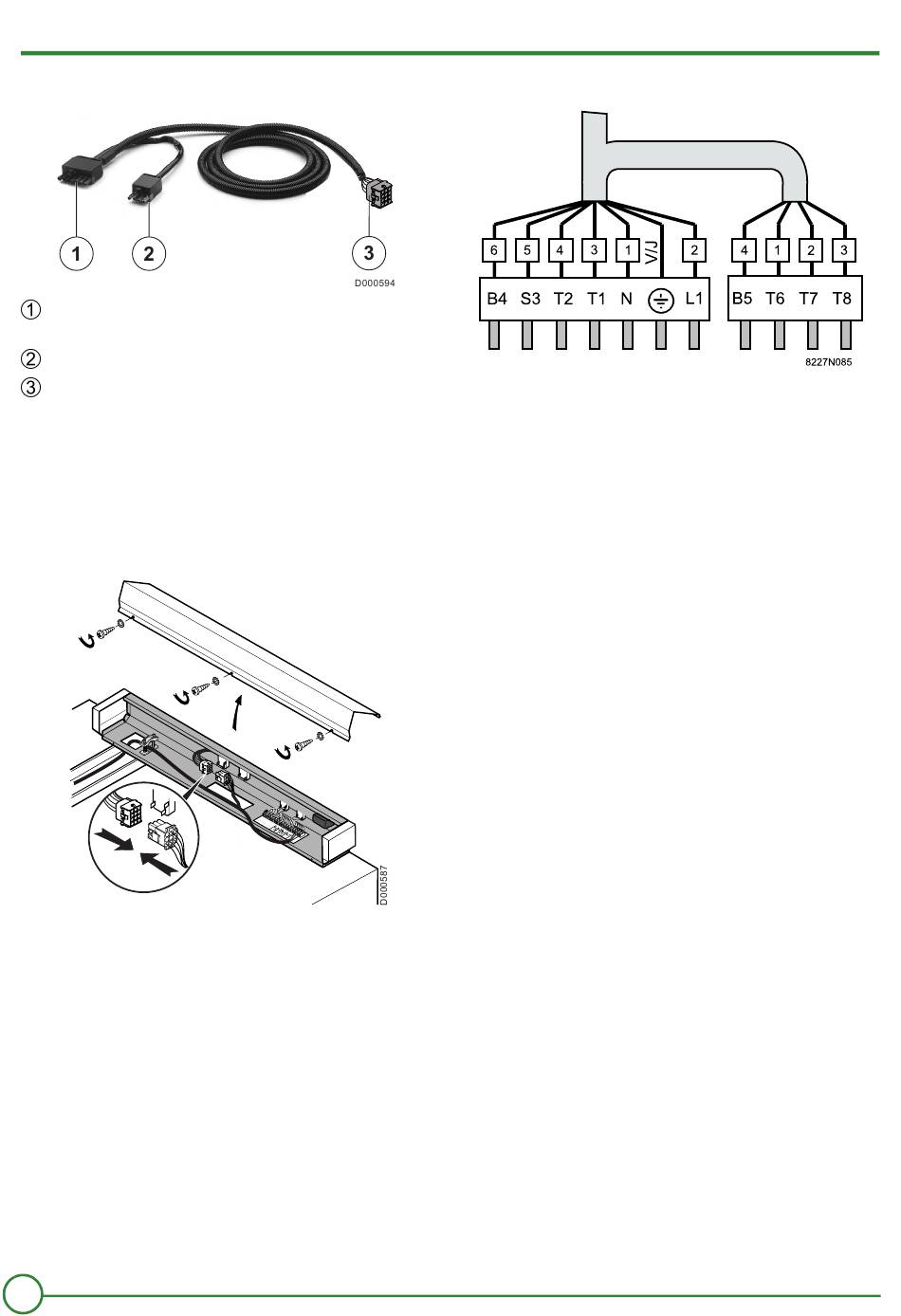

6.6 Aansluiten van de brander
•
Branderkabel
7 polige connector voor een 1 traps brander of voor de eerste trap
van een 2 traps brander
4 polige connector voor de tweede trap van de brander
Kroonsteentje met aansluitpennen op de klemmenstrook van het
paneel
Het bedieningspaneel wordt geleverd inclusief branderbekabeling.
Deze kabel is aan één uiteinde voorzien van een 7 polige en een 4
polige euro connector en aan het andere uiteinde van een
klemmenstrook met aansluitpennen.
•
Bedieningspaneel
Sluit de klemmenstrook met de pennen aan op de klemmen 4 tot 12
van de vaste klemmenstrook van het paneel.
10
•
Branderzijde
Brander voorzien van aan te sluiten connectoren
Zie het schema van de branderkabel.
Brander niet voorzien van connectoren
In dit geval dienen de connectoren van de branderbekabeling te
worden gedemonteerd.
Het schema geeft de nummering van de draden en de klemmen van
de branderconnectoren aan.
S3
11 oktober 2007 - 300008077-001-C
