KA01713F
1.
1

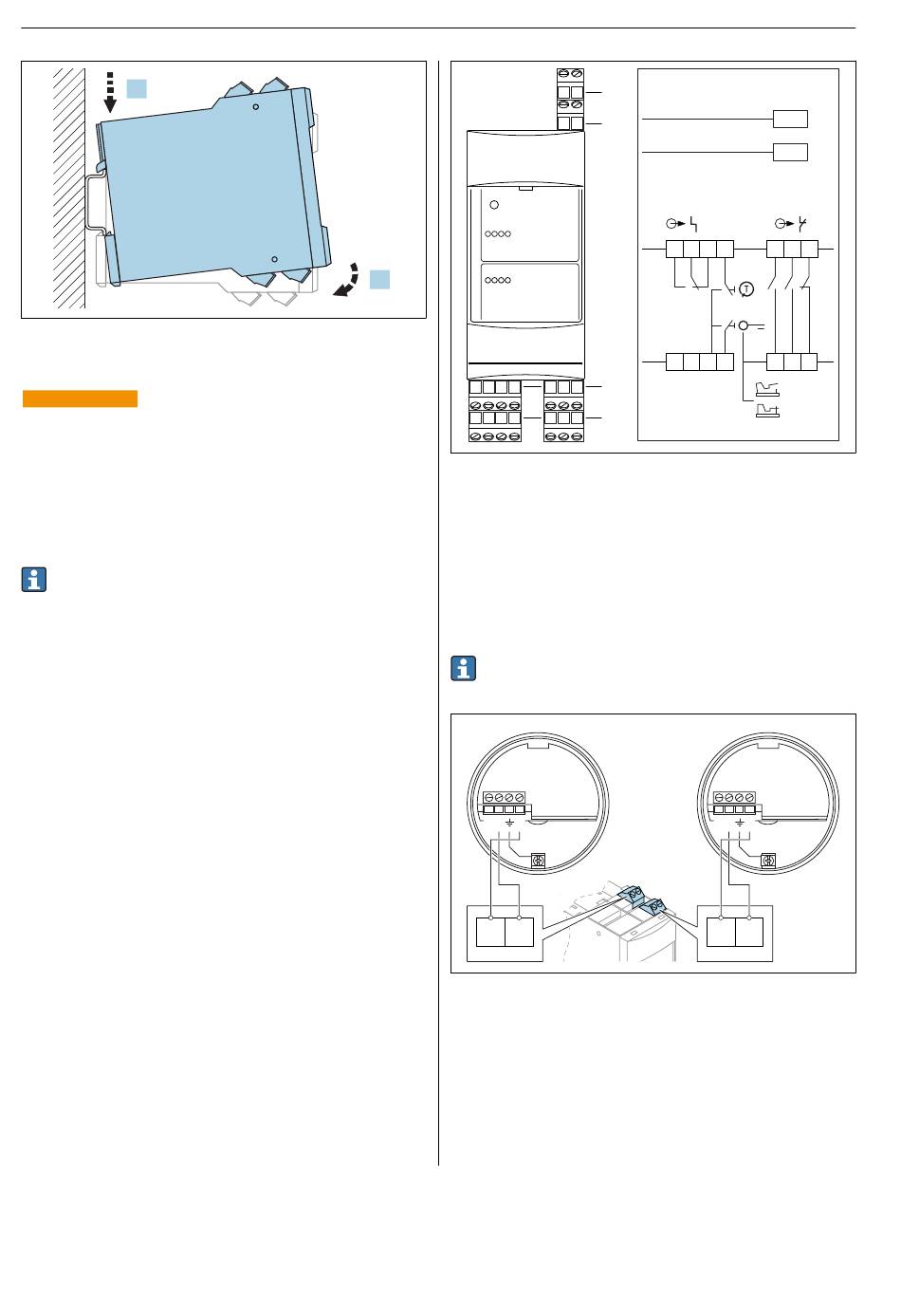

Montage, DIN-rail conform EN 60715 TH35-7.5/EN 60715 TH35-15
Elektrische aansluiting
WAARSCHUWING
L
Risico voor explosie vanwege verkeerde aansluiting.
‣
Houd de geldende nationale normen aan.
‣
Voldoe aan de specificaties in de veiligheidsinstructies (XA).
‣
Controleer of de voedingsspanning overeenkomt met de specificaties op de
typeplaat.
‣
Schakel de voedingsspanning uit voor het aansluiten.
‣
Installeer, bij het aansluiten op de voedingsspanning, een hoofdschakelaar
voor het instrument welke goed bereikbaar is. Markeer de
voedingsschakelaar als scheidingsschakelaar voor het instrument (IEC/
EN61010).
Houd de specificaties op de typeplaat van het instrument aan.
Aansluiten van het instrument
Kabeldiameter en doorsnede
Maximaal toegestane aderdiameter 1 x 2,5 mm
1,5 mm
2
(16 AWG).
Klemmenblokken
De demonteerbare klemmenblokken (Intrinsiekveilige versie) zijn gescheiden in
Intrinsiekveilige circuits (aan de bovenkant van het instrument) en niet-
intrinsiekveilige circuits (aan de onderkant van het instrument). Dit onderscheid
helpt bij het veilig aansluiten van de bedrading.
Aansluitingen op de Nivotester FailSafe FTL825
2
2.
2
(14 AWG) of maximaal 2 x
X2
X2
83
82
X1
91
92
X1
4
5
6
52
13
23
31
X2
1
2
50 51
14
24 32
2
Frontpaneel open, aansluiting op de klemmenblokken
X1
Grijs (bovenkant), 2 schroefklemmen, MAX-detectie sensoraansluiting (91, 92)
X2
Grijs (bovenkant), 2 schroefklemmen, MIN-detectie sensoraansluiting (83, 82)
X1
Grijs (onderkant), 4 schroefklemmen, contact storingssignalering (4, 5, 6) en
afstandsbediening (52)
X2
Groen (onderkant), 4 schroefklemmen, voedingsspanning (1, 2) en ontgrendeling (50,
51)
X1
Grijs (onderkant), 3 schroefklemmen, veiligheidscontacten (13, 23) en signaalcontact
(31)
X2
Grijs (onderkant), 3 schroefklemmen, veiligheidscontacten (14, 24) en signaalcontact
(32)
Aansluiten van de sensoren
Slechts één Liquiphant FailSafe FTL8x niveauschakelaar mag worden
aangesloten. De MIN/MAX-bedrijfsmodus kan via de aansluitbedrading
worden geselecteerd.
A
FEL85
MAX
MIN
– +
–
1
2 3
83
82
-
+
3
Aansluiting op de klemmenblokken aan de bovenkant, voorbeeld aan de hand van
sensor FEL85
A
Minimum signalering (droogloopbeveiliging)
B
Maximum signalering (overvulbeveiliging)
Bovenkant, grijs X1 en X2 klemmenblokken voor sensoraansluiting:
• Tweedraads aansluitkabel tussen de Nivotester en sensor, bijv. standaard
verkrijgbare installatiekabel of aders in een multiaderkabel voor
meettoepassingen
• Gebruik een afgeschermde kabel bij krachtige elektromagnetische
interferentie, bijv. van machines of radio-apparatuur. Sluit de afscherming
alleen aan op de aardklem van de sensor. Sluit deze niet aan op de Nivotester
MIN
X2
83 82
-
+
X1
91 92
MAX
X1
4 5 6
52
13 23 31
L+ L-
L1
N
X2
1 2 50 51
14 24 32
ON
OFF
B
FEL85
MAX
MIN
– +
–
1
2 3
91
92
-
+
Endress+Hauser
