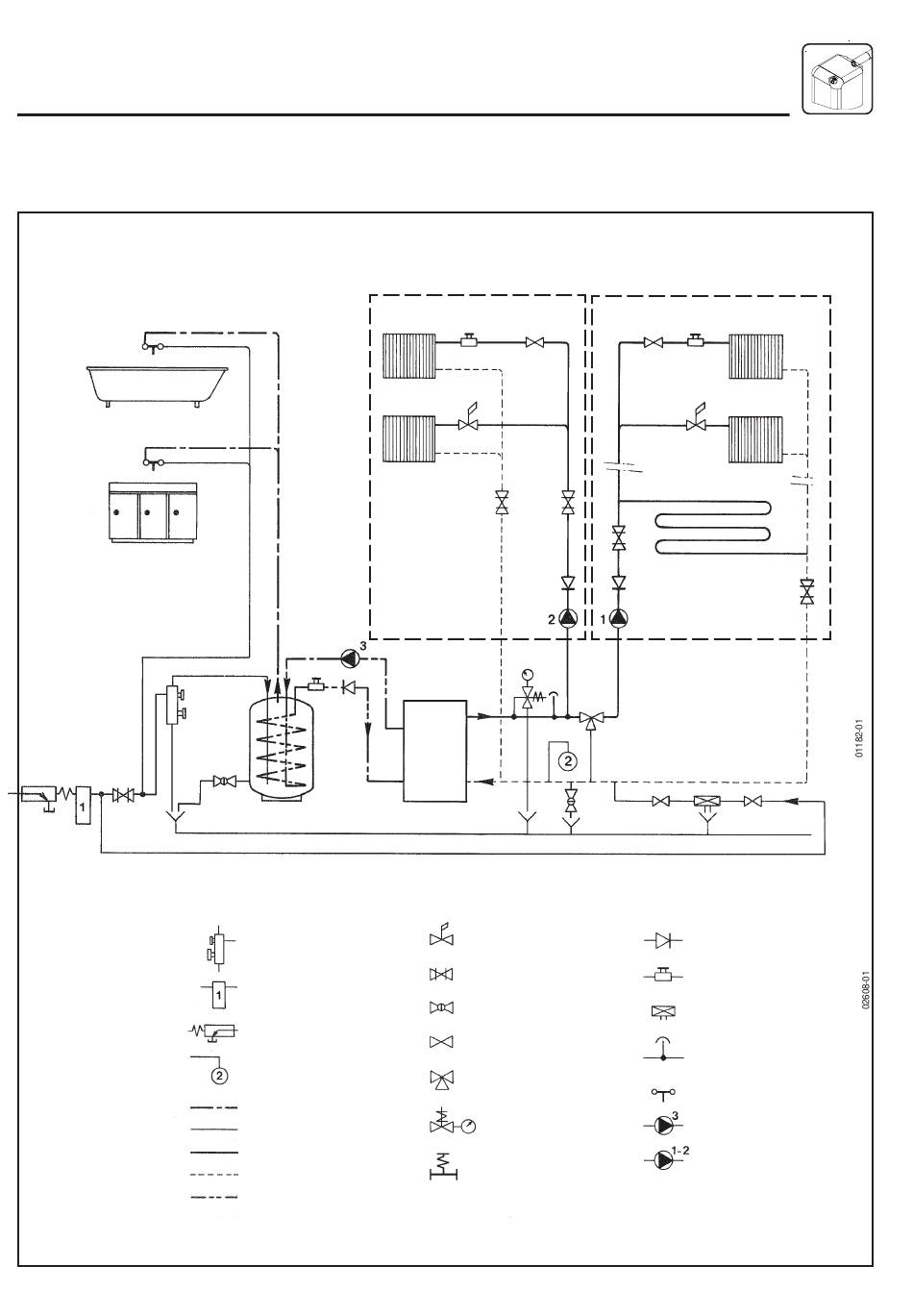

3 . 4 Hydraulisch schema "GCi-GCVi" : met SWW-bereider,
3-wegmengkraan en 2 verwarmingskringen
KRING SANITAIR
LEGENDE VAN DE
APPARATEN
Réf. : CH - 995 - A - 2
2e VERWARMINGSKRING
op keteltemperatuur
SWW
bereider
Veiligheidsgroep geijkt op
7 bar verplichtend
Anti-kalk of
anti-corrosieinrichting
Drukbegrenzer
Gesloten expansievat
VERPLICHT
( vuldruk 1 bar )
Sanitair warm waterleiding
Sanitair koud waterleiding
Aanvoerleiding verwarming
Retourleiding verwarming
Aanvoer- en retourleiding
sww-bereider
Kring 2
Aavoer
Retour
Ketel
Thermostatische kraan
Afsluitkraan
Aftapkraan
Kraan
3-wegmengkraan
Veiligheidsklep geijkt
op 3 bar met verplichte
manometer
Anti-uitzettingsgeluid
(aanbevolen)
12
HOOFDVERWARMINGSKRING
Kring 1
OF
R i o o l
Anti-retourklep
Manuele ontluchter
CB-ontkoppelaar
Automatische
ontluchter
Sanitaire kraan
Pomp kring ketel-sww bereider
Cv-pomp
