Inhoudsopgave
5
|
Installatie
5.4 Montage van de Daikin HomeHub
5.4.1 Daikin HomeHub monteren
Uitgebreide handleiding voor de installateur
16

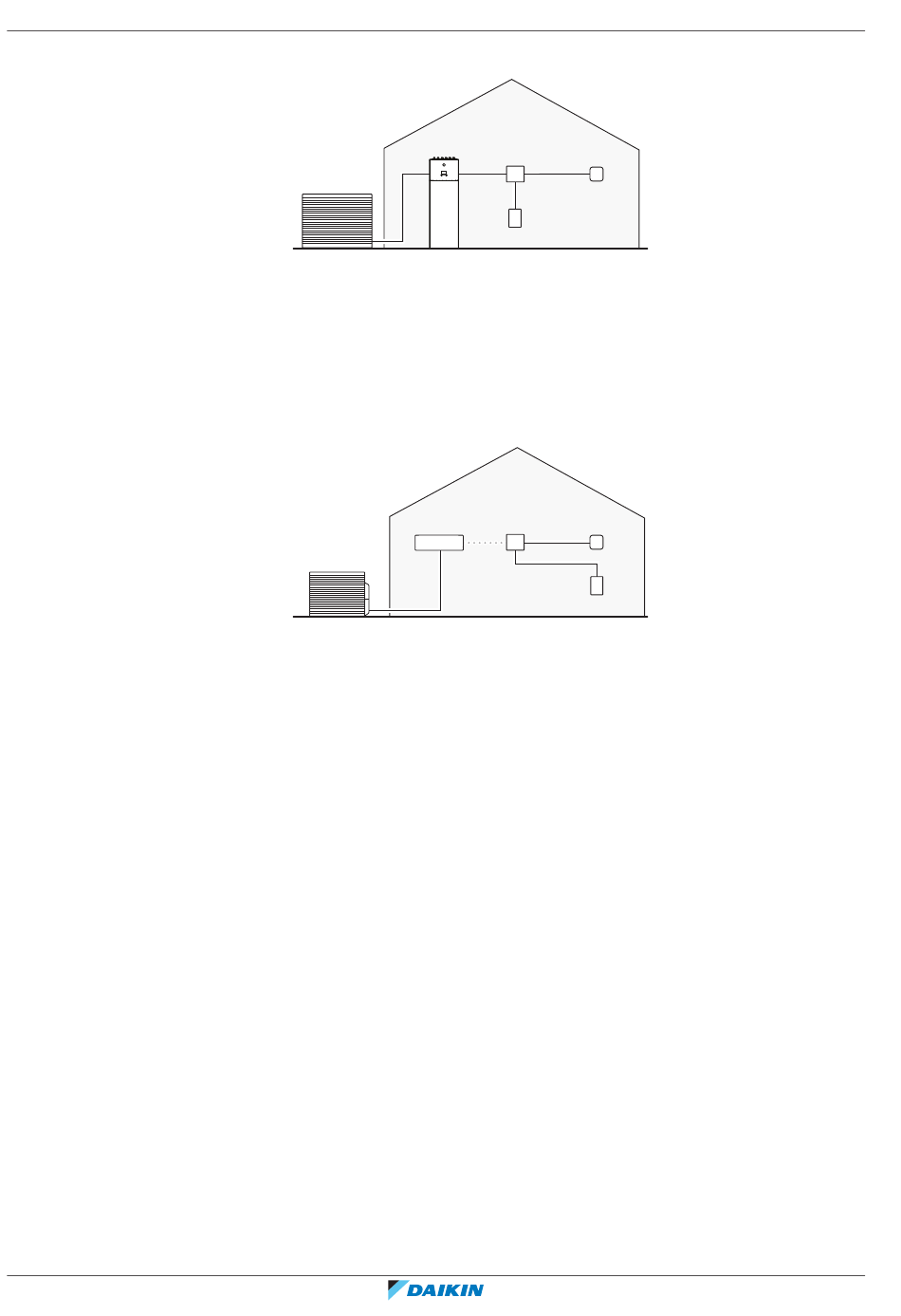

Gebruikssituatie 3 – Modbus TCP/IP of RTU voor Daikin Altherma
a
a Buitenunit
b Daikin Altherma
c Internetrouter
d Home Energy Manager (HEM) of Energy Utility Controller
e Daikin HomeHub
Sluit de P1/P2-klemmen van de EKRHH aan op de P1/P2-klemmen van de
binnenunit.
Gebruikssituatie 4 – Modbus TCP/IP of RTU voor residentiële airconditioning
a
a Buitenunit
b Binnenunit inclusief WLAN-adapter (BRP069C4*)
c Internetrouter
d Home Energy Manager (HEM) of Energy Utility Controller
e Daikin HomeHub
De Daikin HomeHub wordt door middel van montagegaten in de achterste
behuizing aan een muur of een ander vlak oppervlak bevestigd. De Daikin
HomeHub kan ook op een DIN-rail (lokaal te voorzien) worden gemonteerd.
Montage aan een muur
Vereiste: De voorste behuizing van de Daikin HomeHub is verwijderd.
1 Bepaal de montageplaats voor de Daikin HomeHub. Zie
4
installatieplaats" [
2 Boor gaten voor de pluggen en plaats de pluggen.
3 Monteer de achterste behuizing tegen de muur door de 4 meegeleverde
montageschroeven te plaatsen en vast te draaien.
b
e
P1P2
LAN
Modbus
d
e
b
LAN
Modbus
10] voor meer informatie.
c
c
d
"4.1 Vereisten voor de
4P744838-1D – 2024.05
EKRHH
Daikin HomeHub
