ERA100~140A7V/Y1B
Inverter-buitenunit voor AHU-optiekit en luchtgordijnen
4P780152-1 – 2024.10

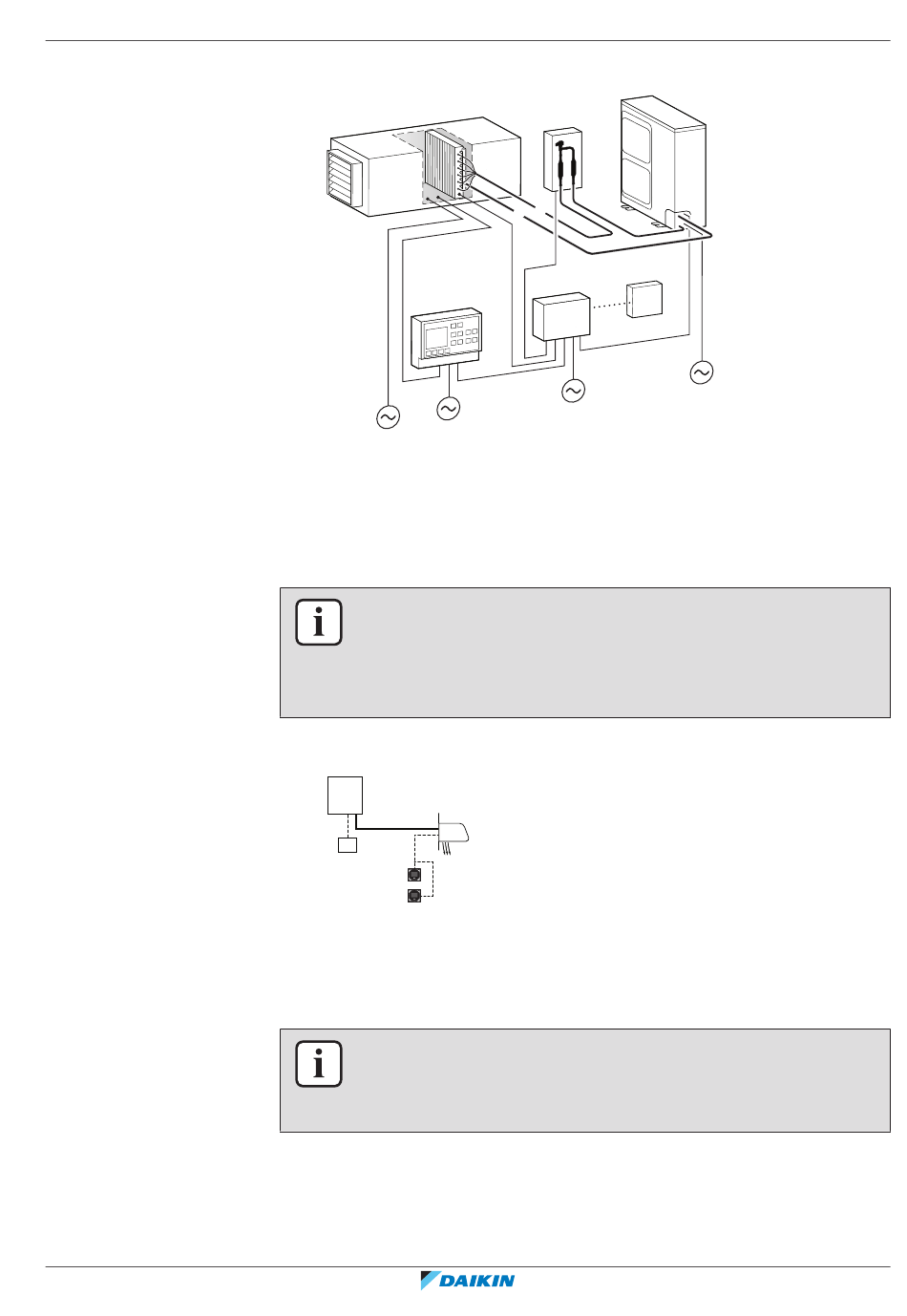

Aansluiting AHU
A H U
C o n t r .
a Gasleiding (lokaal te voorzien)
b Vloeistofleiding (lokaal te voorzien)
AHU Luchtbehandelingsunit (lokale levering)
BRC Bedrade afstandsbediening
Contr. Controller (lokaal te voorzien)
EKEA Besturingskast
EKEXVA Expansieklepkit
O/U Buitenunit
INFORMATIE
▪
Deze apparatuur is niet ontworpen voor koeltoepassingen het hele jaar door bij
een lage binnenvochtigheidsgraad, zoals bijv. in ruimten voor elektronische
gegevensverwerking.
▪
Combinatie van EKEA + EKEXVA + AHU is geen comfortproduct.
Aansluiting luchtgordijn
a
b
f
d
e
a Warmtepompbuitenunit
b Koelmiddelleiding
c Compatibel luchtgordijn
d Afstandsbediening in normale stand
e Afstandsbediening in supervisor-stand (verplicht in sommige situaties)
f Gecentraliseerde controller (optioneel)
INFORMATIE
Een luchtgordijn is een product voor alleen verwarmen dat voornamelijk ontworpen
is voor het voorzien van een luchtscheiding. Dit betekent dat het niet in de categorie
comfortproducten valt.
E K E X V A
a b
B R C
E K E A
c
Uitgebreide handleiding voor de installateur en de gebruiker
5
Over het systeem
|
O / U
