De lucht kan via een muurdoorvoering of een
vensteraansluiting direct naar buiten worden
afgevoerd. De benodigde onderdelen zijn ver-
krijgbaar bij de Miele-vakhandel of bij de afde-
ling Onderdelen van Miele Nederland B.V.

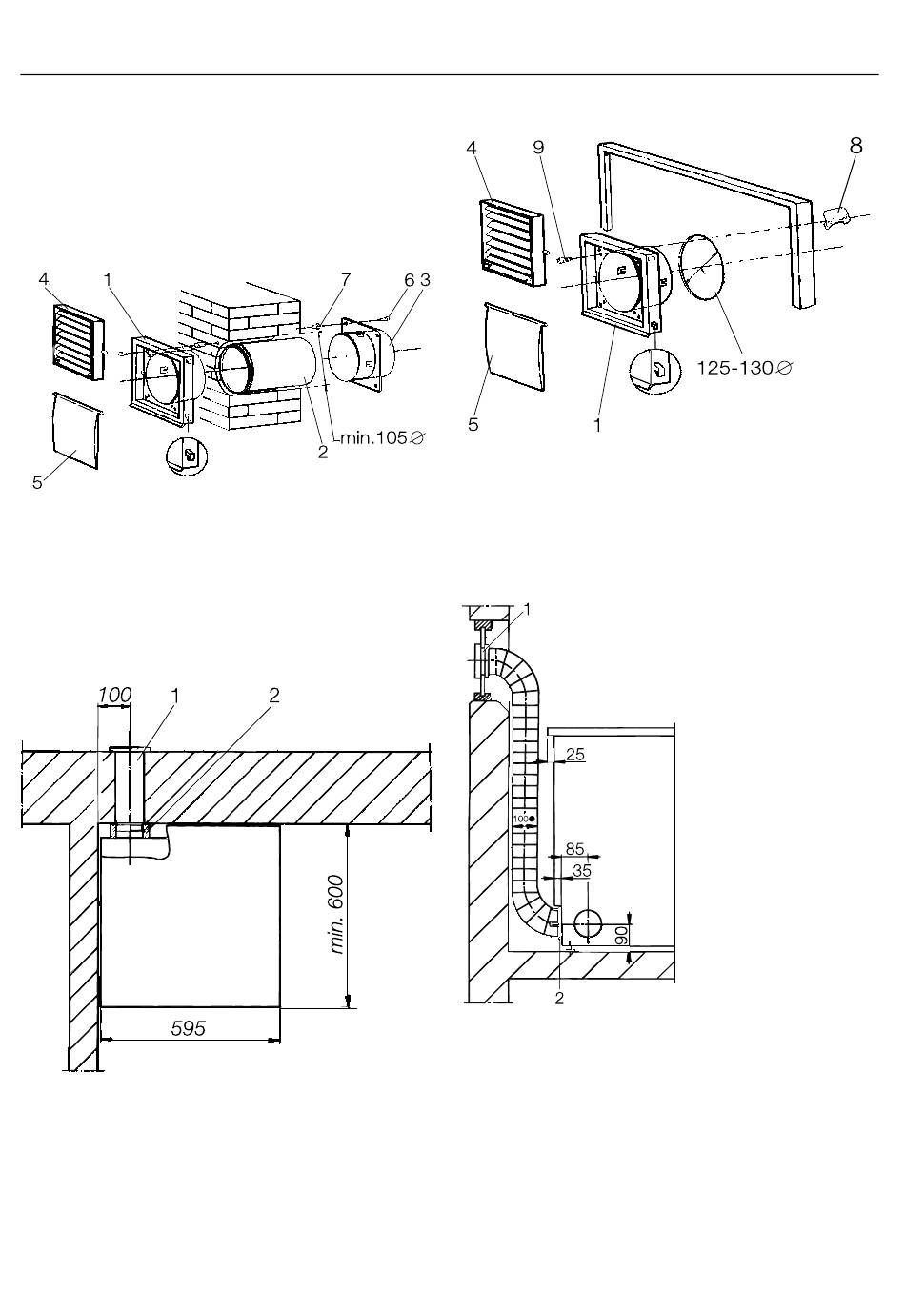

Voorbeeld: muurdoorvoering
1. Roosterhouder
2. Muurdoorvoering
3. Aansluitstuk
4. Rooster
5. Klep
6. Houten schroef
7. Muurplug
1. Muurdoorvoering
2. Flexibele tussenring
Als u een muurdoorvoering installeert met een
aansluitstuk aan de muur is een flexibele tus-
senring noodzakelijk.
Het installeren van de luchtafvoerbuis
Voorbeeld: vensteraansluiting
1. Roosterhouder
4. Rooster
5. Klep
8. Klemmetje (4x)
9. Verzonken parkerschroef (4x)
1. Vensteraansluiting
2. Adapter voor flexibele slang
Vensteraansluiting in plexiglas ruit. Breng als u
gebruik maakt van een reeds aanwezige ruit
een gat van 125 mm ø aan.
