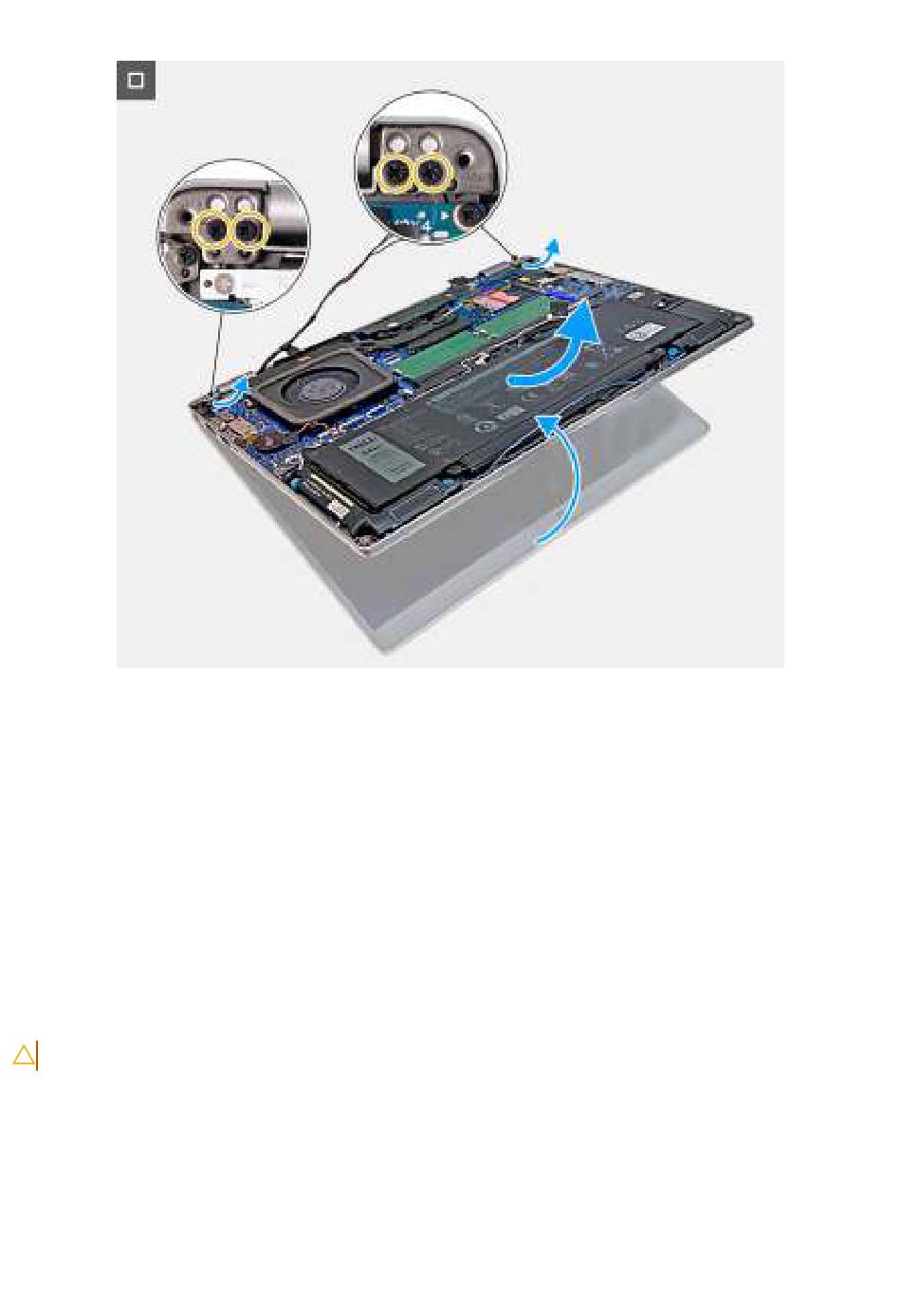

Afbeelding 46. De beeldschermeenheid verwijderen - Voor computers die worden geleverd met een 5G-kaart
Stappen
1. Verwijder de twee schroeven (M2x3) waarmee de beugel van de beeldschermkabel aan de systeemkaart wordt bevestigd.
2. Verwijder de beugel van de beeldschermkabel uit de computer.
3. Gebruik het treklipje om de beeldschermkabel los te koppelen van de connector (JEDP1) op de systeemkaart.
4. Verwijder de WWAN-antennekabels uit de routeringsgeleiders op de koelplaat.
5. Verwijder de vier schroeven (M2.5x5) waarmee het linker- en rechterbeeldschermscharnier aan de palmsteuneenheid worden
bevestigd.
6. Til de palmsteuneenheid voorzichtig omhoog en beweeg deze weg van de beeldschermeenheid.
7. Plaats de beeldschermassemblage op een schoon, vlak oppervlak.
De beeldschermeenheid installeren - voor computers die worden
geleverd met een geïntegreerde grafische kaart
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de beeldschermeenheid weer en biedt een visuele weergave van de installatieprocedure.
86
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
