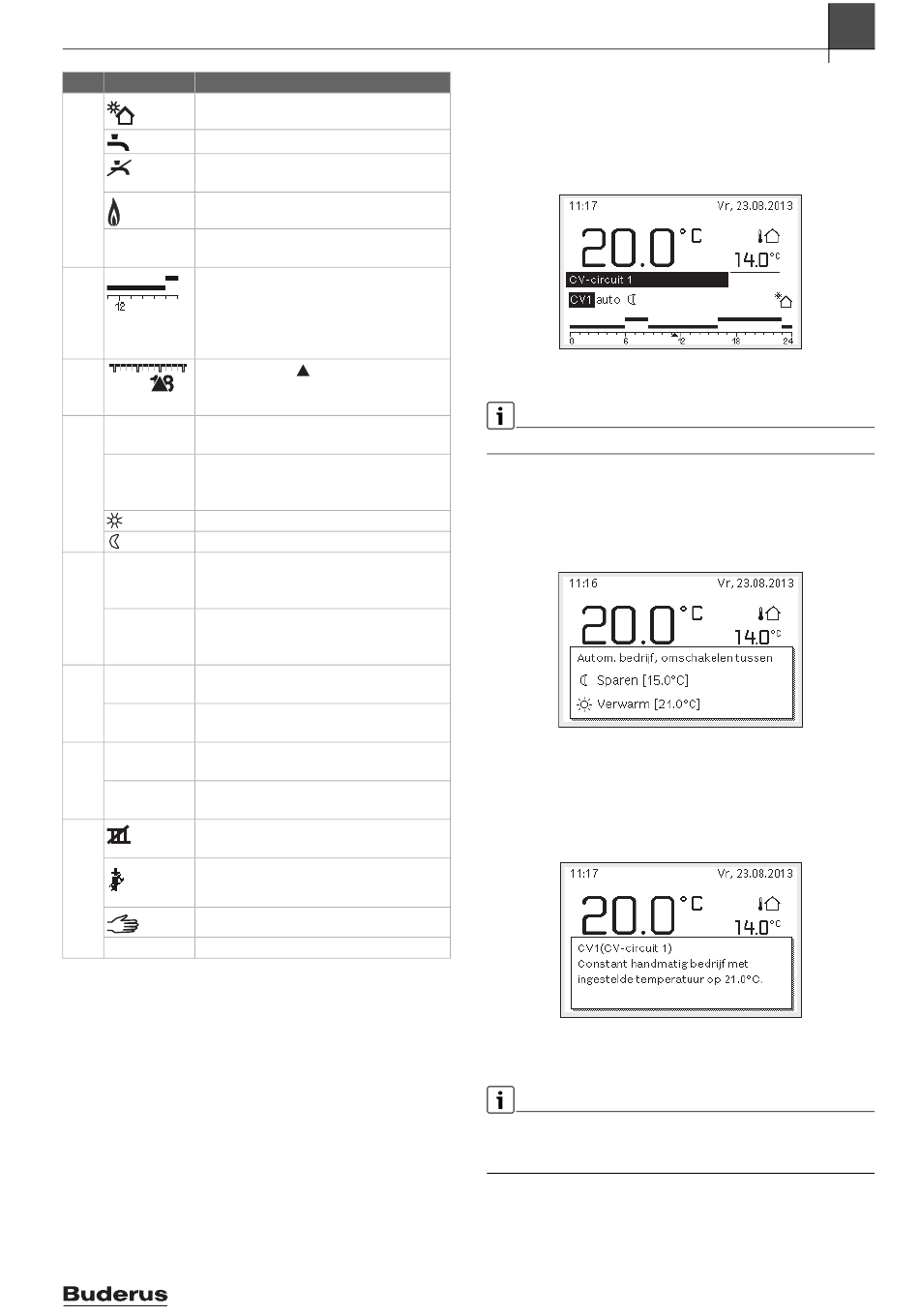

Pos.
Symbool
Toelichting
5
Infografiek: solarpomp is in bedrijf.
Infografiek: warmwaterbereiding is actief
Infografiek: de warmwaterbereiding is uitge-
schakeld
Infografiek: de brander staat aan (vlam)
B
Infografiek: cv-ketel is geblokkeerd (bijvoor-
beeld door een alternatieve cv-ketel).
6
Tijdprogramma: grafische weergave van het
actieve tijdprogramma voor het getoonde cv-
circuit. De hoogte van de balk stelt grofweg de
gewenste kamertemperatuur in de verschil-
lende tijdsperioden voor.
7
De tijdmarkering
ma in stappen van 15 minuten (= indeling van
de tijdschaal) de actuele tijd.
8
auto
Bedrijfsmodus: automatisch bedrijf actief
(volgens tijdprogramma) met een cv-circuit.
cv2 auto
Bedrijfsmodus: automatisch bedrijf actief
(volgens tijdprogramma) voor getoond cv-cir-
cuit.
Bedrijfsmodus: cv-bedrijf actief.
Bedrijfsmodus: verlaagd regime actief.
8
Zomer (uit)
Modus: zomerbedrijf actief (verwarming uit,
warmwaterbereiding actief) met een cv-cir-
cuit
cv2 Zomer
Modus: zomerbedrijf actief (verwarming uit,
(uit)
warmwaterbereiding actief) voor het getoon-
de cv-circuit.
8
Handm
Bedrijfsmodus: handmatig bedrijf actief; met
een cv-circuit.
cv2 Handm
Bedrijfsmodus: handmatig bedrijf actief; voor
getoond cv-circuit.
8
Vak.tot
Bedrijfsmodus: vakantie actief; met een cv-
31.12.2099
circuit.
cv2 Vak.tot
Bedrijfsmodus: vakantie actief; voor getoond
31.12.2099
cv-circuit en evt. voor warmwatersysteem.
8
Bedrijfsmodus: verwarming uit (alle cv-cir-
cuits)
Bedrijfsmodus: schoorsteenveger actief
Bedrijfsmodus: noodbedrijf actief
E
Bedrijfsmodus: externe warmtevraag
Tabel 3 Symbolen in display
Logano plus – 6720888394 (2023/12)
3.4.3
In de standaardweergave worden altijd de gegevens van slechts één cv-
circuit getoond. Wanneer 2 of meer cv-circuits zijn geïnstalleerd, kan
worden ingesteld, op welk cv-circuit de standaardweergave betrekking
moet hebben.
▶ Keuzeknop indrukken en verdraaien, om een cv-circuit te kiezen.
toont in het tijdprogram-
▶ Wacht enkele seconden of druk de keuzeknop in om te bevestigen.
Uw installateur kan instellen, welke cv-circuits hierbij beschikbaar zijn.
3.4.4
Automatisch bedrijf activeren (met klokprogramma).
Wanneer de handbediening actief is:
▶ druk de toets auto in.
Manueel bedrijf activeren (zonder tijdprogramma)
Wanneer het automatisch bedrijf actief is:
▶ toets man indrukken.
Wanneer voor een cv-circuit het type regeling constant is ingesteld (bij-
voorbeeld voor zwembad of ventilatie-installatie), bestaat er in dit cv-cir-
cuit geen handmatig bedrijf.
CV-circuit voor de standaardweergave kiezen
Bedrijfsmodus instellen
Er wordt een pop-up-venster getoond en het tijdprogramma wordt
geactiveerd.
Er wordt een pop-up-venster getoond en de kamertemperatuur
wordt permanent op de ingestelde waarde geregeld.
3
Inbedrijfstelling
0010008168-001
6 720 807 326-03.1O
6 720 807 326-04.1O
