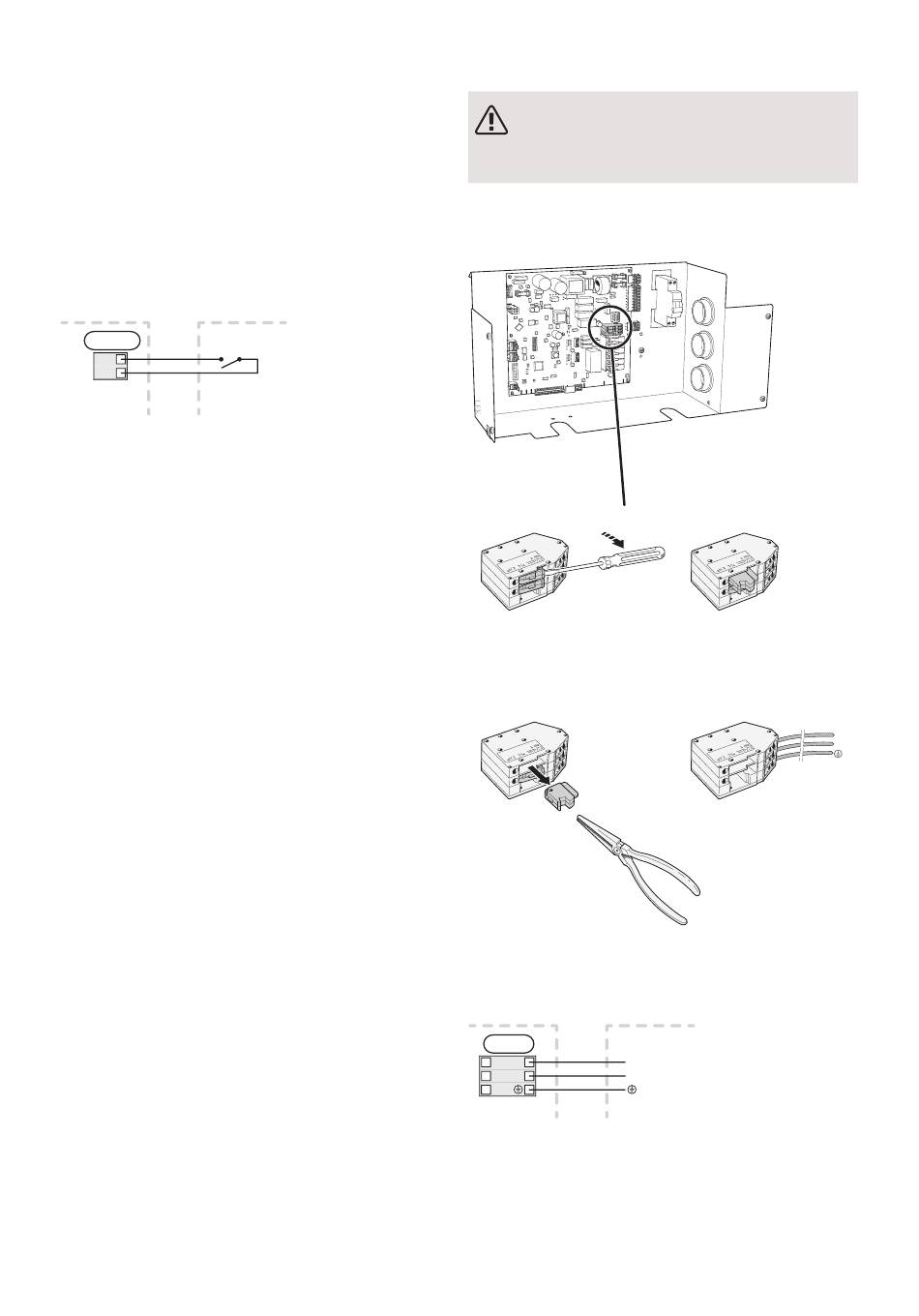

TARIEFREGELING
Als de regeling afzonderlijk van andere onderdelen in de
warmtepomp moet worden geleverd (bijv. voor tariefaan-
sluiting), moet een aparte voedingskabel worden aange-
sloten op de klemmenstrook (X5).
Als externe regelspanning tijdens tariefregeling wordt
gebruikt, moet een maakcontact worden aangesloten
op aansluiting X21:1 en X21:2 (compressorblokkering)
om een alarm te voorkomen. Compressorblokkering
moet plaatsvinden bij de binnenmodule/regelmodule of
bij de lucht/water-warmtepomp; niet bij allebei tegelijk.
S2125
S2125
AA2:X21
1
2
Compressorblokkering
NIBE S2125
AANSLUITEN EXTERNE REGELSPANNING
Voorzichtig!
Merk alle elektrische schakelkasten met
waarschuwingsstickers voor externe spanning.
Bij het aansluiten van externe regelspanning moeten de
bruggen van klemmenstrook X5 (zie afbeelding) worden
verwijderd.
1.
3.
Sluit de externe regelspanning (230V~ 50Hz) aan op
klemmenstrook X5:L, X5:N en X5:PE (zoals afgebeeld).
S2125
Extern
F2120
Externt
AA2:X5
L
L
N
N
Hoofdstuk 5 | Elektrische aansluitingen
