veldreparatie
8.
Meet de eindspeling van de ventilatoras met een comparator op
een oppervlak dat loodrecht staat ten opzichte van het draaivlak.
Til de as axiaal omhoog en roteer deze langzaam tot alle axiale
beweging stopt. Stel de comparator in op nul. Laat de as zakken
(nul hefbelasting) en roteer de as totdat de axiale beweging
stopt. De eindspeling kan rechtstreeks worden afgelezen van
de comparator. Stel de ventilatoraslagers af op 0,003–0,005"
(0,076–0,127 mm) eindspeling. De eindspeling kan worden
afgesteld door het toevoegen of verwijderen van opvulstukken
(420) onder het lagerhuis.
Installatie van de pignonbehuizing
1.
Bepaal het verschil tussen de pignoninstelafstand van het
oude tandwiel en het nieuwe pignontandwiel en stel de oude
opvulstukken af (320) of gebruik nieuwe opvulstukken om de
verschillende instelafstanden te compenseren.
Voorbeeld:
Pignoninstelafstand van oud tandwiel
Pignoninstelafstand van nieuw tandwiel
Verwijder 0,005 van de opvulstukken.
2.
Installeer de pignonbehuizing in de behuizing en draai de
dopschroeven vast tot 102 N·m.
3.
Laat de tand van het pignontandwiel dat op het uiteinde
gemarkeerd is met "X" ingrijpen tussen de tanden van het
ringtandwiel gemarkeerd met "Xs". Let op: beschadig de tanden
van het pignontandwiel niet door ze tussen de tanden van het
ringtandwiel te forceren.
PROCEDURE VOOR HET INSTELLEN VAN TANDWIELEN
De juiste montage van de tandwielset is essentieel voor een lange
levensduur en soepele werking van de tandwielen. De pignon- en
ringtandwielen zijn bij benadering gepositioneerd in de voorgaande
stappen. De juiste tandwielpositie wordt bepaald door de speling
van het tandwiel.
1.
Op basis van de speling die op de tandwielset is geëtst, zoekt
u de equivalente spelingsinstelling in tabel 2, kolom 2.
2.
Met de met "X" gemarkeerde tand op het pignontandwiel tus-
sen de twee met "X" gemarkeerde tanden op het ringtandwiel,
controleert u de speling met behulp van een comparator zoals
getoond in afbeelding 5. Borg de pignonas tegen rotatie. De
hoeveelheid beweging van de ventilatoras, gemeten bij een
afstand die gelijk is aan de buitenradius van het ringtandwiel,
is de speling. Bepaal de spelingsinstelling door het ringtand-
wiel axiaal af te stellen door het verwijderen of toevoegen van
opvulstukken (420) bij de bodemlagerkap.
10
6,505"
6,500"
Verschil
0,005"
Let op: om de vorige eindspelingsafstelling van de ventilatoraslager
te behouden, moet een overeenkomstige afstelling van de opvul-
stukken (420) worden uitgevoerd bij het lagerhuis.
Voorbeeld: bij verwijdering van 0,003 aan opvulstukken bij de bo-
demlagerkap is de toevoeging van 0,003 aan opvulstukken vereist
bij het lagerhuis, om de juiste lagerafstelling te gehouden.
Controleer de speling opnieuw, om er zeker van te zijn dat deze
binnen de juiste grenzen valt.
3.
Na de equivalente spelingsinstelling is verkregen met de in mesh
gemarkeerde tanden, controleert u de speling op twee andere
punten op het ringtandwiel (punten circa 120° uit elkaar). Zie
tabel 2, kolom 3 voor toleranties.
EINDMONTAGE
1.
Verwijder de bodemkap en breng een druppel afdichtmiddel aan
op de flens van de bodemkap binnenin de boutgaten. Plaats
de bodemlagerkap opnieuw en draai de dopschroeven vast tot
102 N·m.
2.
Plaats de O-ring (502) in de waterafwerpring.
3.
Plaats de waterafwerpring op de ventilatoras (201).
4.
Plaats de luchtafvoer en alle leidingdoppen terug.
Vul met smeermiddel geselecteerd uit tabel 1.
5.
COLLAR
KRAAG
SET SCREW
STEL
SCHROEF

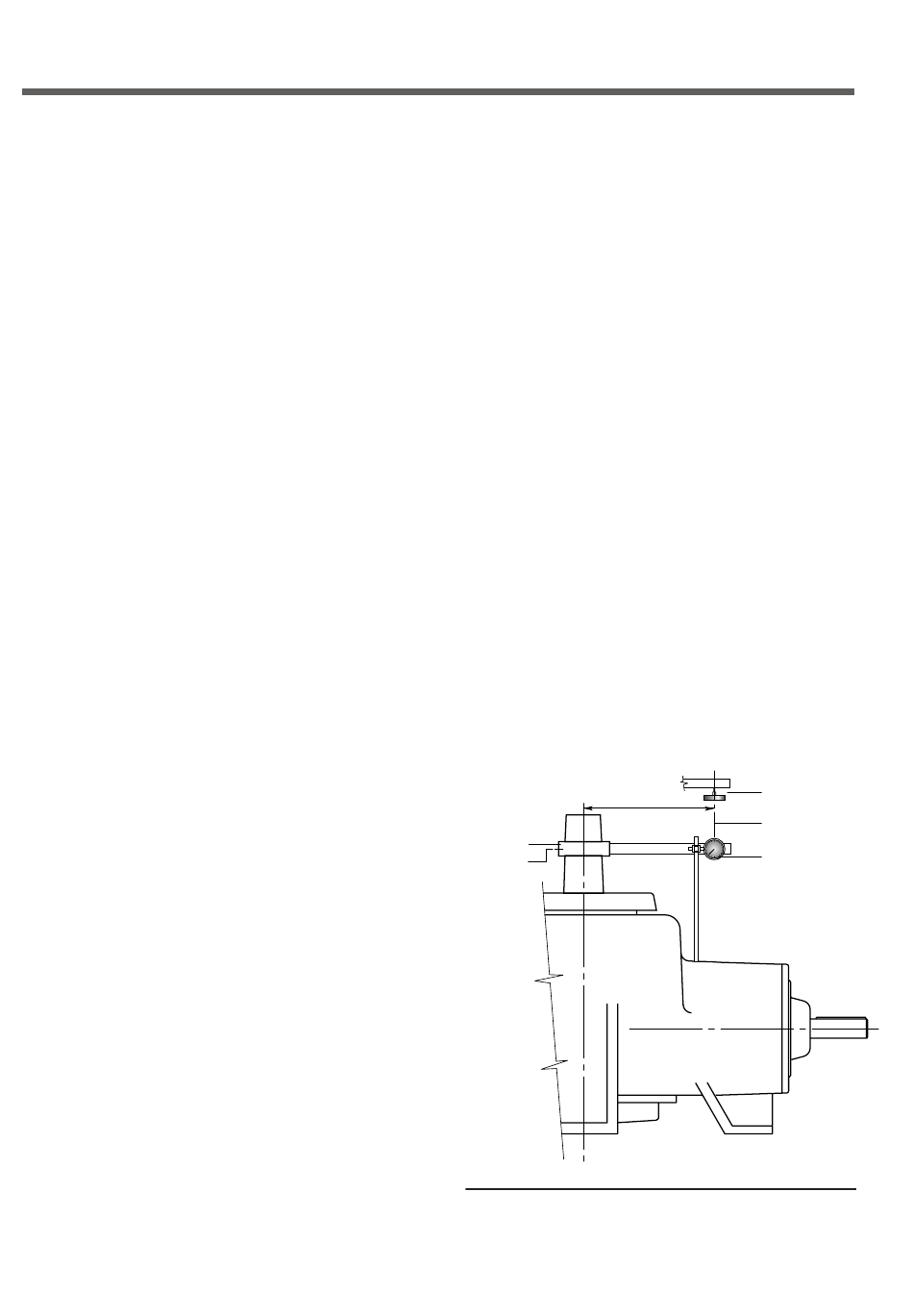

Afbeelding 5 — Meting tandwielspeling
TOP VIEW
BOVENWEERGAVE
VAN COMPARATOR
OF INDICATOR
PUNT VAN METING BUITEN
POINT OF MEASUREMENT
TANDWIELRADIUS
OUTSIDE RADIUS OF GEAR
COMPARATOR
DIAL INDICATOR
