HKTS 60BQ/230
Wandmontage: Center Luidspreker
1.
Bepaal eerst de positie van de luidspreker (zie
2.

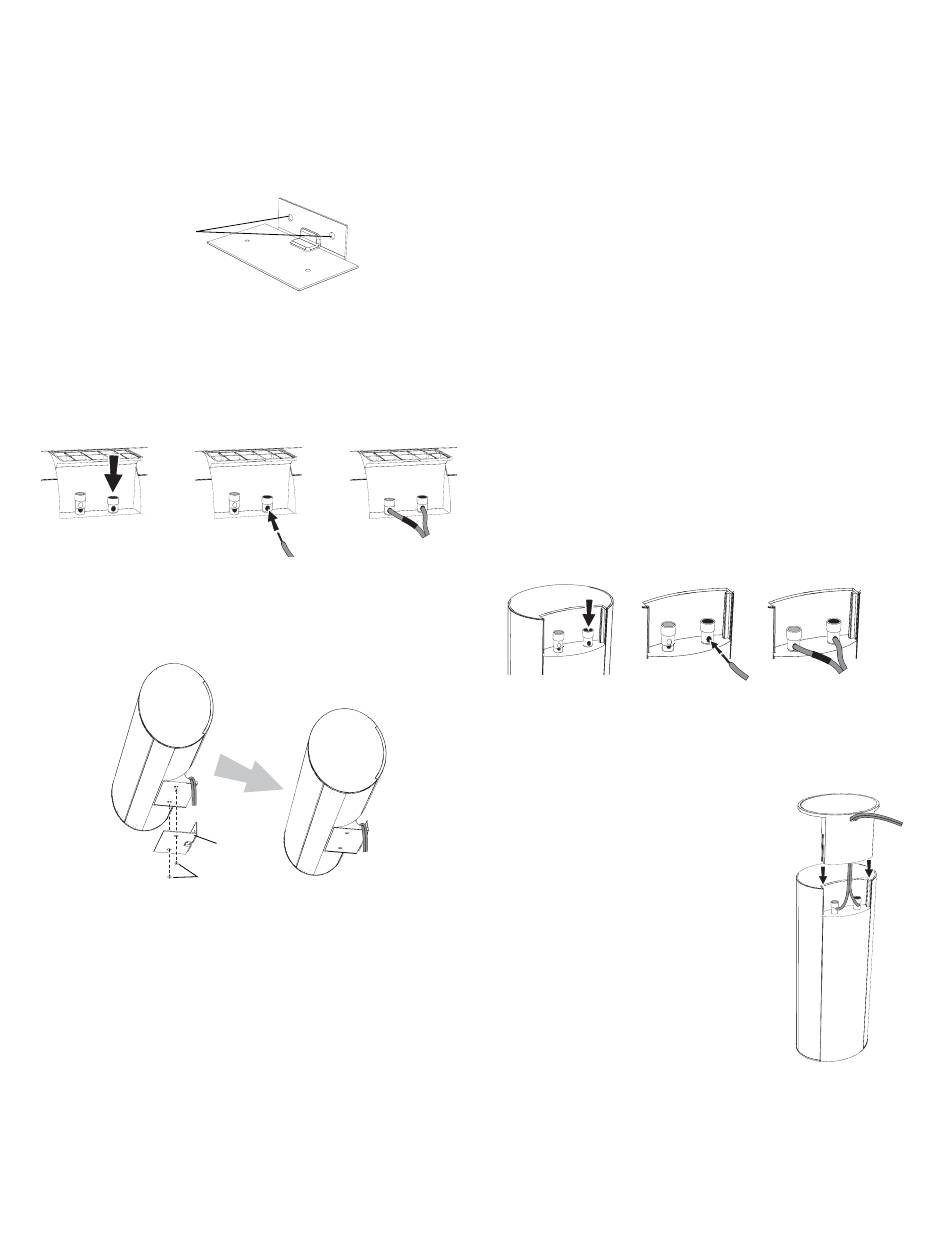

Bevestig de center luidspreker muurbeugel tegen de wand met montagemateriaal
dat daarvoor geschikt is. Bevestig de beugel door de gaten als afgebeeld.
Deze gaten zijn bestemd
voor het bevestigen van de
beugel tegen de wand
OPmERKiNG: de center luidspreker weegt 1,5 kg (3,3 lb). Zorg ervoor dat het
montagemateriaal dit gewicht kan dragen.
WaaRSCHUWiNG: controleer voordat u de luidsprekers aansluit of de receiver of versterker
is uitgeschakeld, of, beter nog de stekker uit het stopcontact is getrokken.
3.
Verbind de luidsprekerkabel met de luidsprekeraansluitingen. Druk de bovenzijde
van de aansluiting in om deze te openen en steek het blanke draadeind geheel in
de opening. Laat de bovenzijde los om de draad vast te zetten. Steek de ader met
de gekleurde streep in de rode (+) aansluiting van de luidspreker en de andere in
de zwarte (–) aansluiting als afgebeeld.
A. Druk de bovenzijde in om
B. Steek het blanke
de opening vrij te maken.
draadeinde in
de opening.
BELaNGRijK: zorg ervoor dat de (+) en (–) draden elkaar niet kunnen raken, ook niet
de andere aansluiting. Dit kan kortsluiting veroorzaken en schade toebrengen aan uw
versterker of receiver.
4.
met twee van de bijgeleverde schroeven bevestigt u de center luidspreker op de
muurbeugel, als afgebeeld.
Bijgeleverde
schroeven
Bijgeleverde schroeven
8
Luidsprekeropstelling op pagina 5).
–
+
C. Laat de bovenzijde
los om de draad
vast te zetten.
Luidsprekeropstelling, Aansluiten van de Luidsprekers
Aansluiten van de Luidsprekers
WaaRSCHUWiNG: controleer voordat u de luidsprekers aansluit of de receiver of versterker
is uitgeschakeld, of, beter nog de stekker uit het stopcontact is getrokken.
Luidsprekers en receivers/versterkers hebben overeenkomstige (+) en (–) aansluitingen.
De meeste elektronica fabrikanten, waaronder harman kardon, gebruiken rood om de
(+) aansluiting aan te geven en zwart voor de (–) aansluiting. De nieuwste receivers
van harman kardon volgen de CEa standaard en gebruiken een kleurcode anders dan
rood om de (+) van sommige luidsprekers aan te geven. Zie de tabel onder Kleurcode
op pagina 5.
Elke luidsprekerkabel in uw systeem heeft gekleurde strepen aan beide zijden van de (+)
ader en de subwooferkabel heeft paarse connectoren die overeenkomen met de kleur
van de HKTS 210SUB LFE-aansluiting. Dit systeem zorgt ervoor dat de luidspreker van
elke positie wordt verbonden met de juiste uitgangen van de receiver of versterker. Naast
de strepen aan de uiteinden heeft de (+) van elke luidsprekerkabel ribbels in de isolatie
die het identificeren nog gemakkelijker maakt.
Het is heel belangrijk alle luidsprekers op dezelfde wijze aan te sluiten: (+) van de
luidspreker aan de (+) van de receiver of versterker en (–) van de luidspreker op de
(–) van de receiver of versterker. Foutieve aansluiting van een of meer luidsprekers
geeft een mager geluid, zwak laag en een minder goed stereobeeld. met de komst van
meerkanalen surround sound systemen is het belangrijk dat alle luidsprekers in het
systeem correct zijn aangesloten om een juist ruimtebeeld en de juiste richting in het
programma te krijgen.
Om de luidsprekerkabel op de aansluitingen van de satelliet en de center luidsprekers
aan te sluiten, drukt u de bovenzijde van de aansluiting om de verbinding te openen, u
steekt het blanke draadeinde er helemaal in en u laat de bovenzijde los om de verbinding
vast te maken. Verbind de ader met de gekleurde streep met de rode (+) aansluiting van
de luidspreker en de andere ader met de zwarte (–) aansluiting van de luidspreker, als
afgebeeld.
a. Druk de bovenzijde in om
de opening vrij te maken.
Belangrijk: zorg ervoor dat de (+) en (–) draden elkaar niet kunnen raken, ook niet de
andere aansluiting. Dit kan kortsluiting veroorzaken en schade toebrengen aan uw
versterker of receiver.
Bevestigen van de Satelliet Luidsprekers op de
Bijgeleverde Muurbeugels
Volg de aanwijzingen in de paragraaf Wandmontage:
Satelliet Luidsprekers op pagina 5 en Wandmontage: Center
Luidspreker, hiernaast.
Aansluiten Satelliet Luidsprekers met
Bijgevoegde Voet
1.
Verwijder de voet van de luidspreker (zie
op pagina 5).
2.
Trek de luidsprekerkabel door de opening in de voet van
de luidspreker.
3.
Verbind de luidsprekerkabel als
4.
Breng de voet weer aan als afgebeeld.
–
+
B. Steek het blanke
C. Laat de bovenzijde
draadeinde in de opening.
los om de draad
vast te zetten.
Boekenplank,
hiervoor beschreven.
