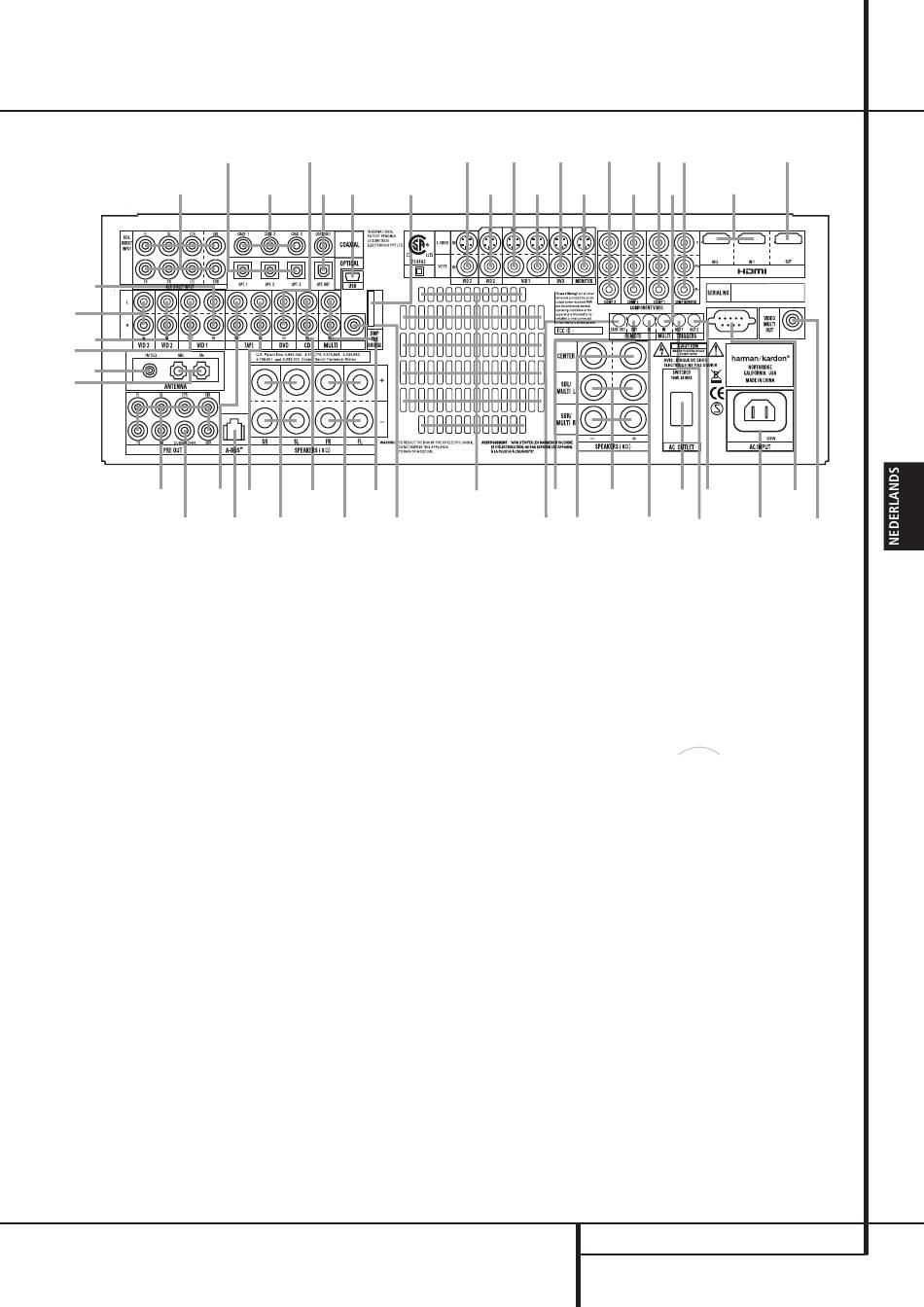

Aansluitingen
U
9
Z
Y
X
a
1
0
b
3
4
0
MG antenne
1
FM antenne
2
Tape ingangen
3
Tape uitgangen
4
Hoofd Subwoofer Uitgang
5
DVD audio ingangen
6
CD ingang
7
Meerkamer Audio Uitgangen
8
A-BUS
9
8-Kanaals Directe Ingangen
A
Digitale audio uitgangen
B
TV/monitor uitgang
C
DVD video ingangen
D
Front Luidsprekers Uitgangen
E
Centrum Luidspreker Uitgang
F
Surround Luidsprekers Uitgangen
G
Geschakelde lichtnetuitgang
Opmerking: om het aansluiten van de ver-
schillende verbindingen voor meerkanaals in-
en uitgangen en de luidsprekers gemakkelijk te
maken, zijn alle aansluitingen van een kleuren-
code voorzien, overeenkomstig de nieuwste CEA
standaard:
Front Links
Wit
Front Rechts:
Rood
Centrum:
Groen
Surround Links:
Blauw
Surround Rechts:
Grijs
Surround Achter Links:
Bruin
Surround Achter Rechts: Tan
Subwoofer (LFE):
Paars
Digitaal Audio:
Oranje
Composiet Video:
Geel
Component Video 'Y':
Groen
Component Video 'Pr':
Rood
Component Video 'Pb':
Blauw
5
V
A
H
SUB 2
2
6
7
8
F
D
h
H
USB Aansluiting
I
Lichtnetingang
J
Video 2 Component Video Ingangen
K
Component Video Uitgangen
L
Video 1 Component Video Ingangen
M
Uitgang IR afstandsbediening
N
Ingang IR afstandsbediening
O
Multi IR ingang
P
Video 1 video uitgangen
Q
Video 1 video ingangen
R
HDMI Uitgang
S
Video 3 video ingangen
T
Video 2 video ingangen
U
Optisch digitale ingangen
V
Coax digitale ingangen
W
HDMI Ingang
X
Video 2 audio ingangen
0 MG-antenne: sluit hierop de bijgeleverde
MG raamantenne aan. Wordt een externe
MG-antenne gebruikt, sluit die dan aan conform
de daarbij gevoegde aanwijzingen.
1 FM-antenne: sluit hierop de bijgeleverde
FM-antenne aan, of een buitenantenne, dan wel
een kabelsysteem.
2 Tape-ingangen: verbind deze ingangen met
de Play/Out uitgangen van een audiorecorder.
3 Tape-uitgangen: verbind deze uitgangen
met de Record/In ingangen van een audio-
recorder.
S
C
P
i
T
Q
B
e
M
g
E
f
K
L
W
O
J
MODEL NO. AVR 745
230 V/60Hz
230 V/60Hz
c
k
G
N
I
j
Y
Video 3 audio ingangen
Z
Video 1 audio ingangen
a
Video 1 audio uitgangen
b
Voorversterker uitgangen
c
Surround Achter/Meerkamer luidsprekeruitgangen
d
RS-232 Poort
e
Ventilatorsleuven
f
DVD/Video 3 Component Video Ingang
g
Afstandsbediening IR Draaggolf Uitgang
h
Subwoofer 2 Uitgang
i
The Bridge
Digital Media Speler
The
Bridge
TM
(DMP) Ingang
j
Trigger Uitgang 1
k
Trigger Uitgang 2
l
Meerkamer Video Uitgang
4 Hoofd Subwoofer Uitgang: verbind deze
uitgang met de lijningang van een actieve sub-
woofer. Bij gebruik van een losse subwooferver-
sterker wordt deze uitgang met de ingang van
die versterker verbonden. Gebruikt u slechts één
subwoofer, sluit deze dan hierop aan.
5 DVD Audio Ingang: verbind deze ingang
met de analoge audio uitgang van een DVD-
speler of een andere audiobron.
6 CD Ingang: verbind deze ingang met de
analoge audio uitgang van een compact disc
speler of CD-wisselaar of een andere audiobron.
7 Meerkamer Audio Uitgangen: sluit hierop
extra audio eindversterkers aan om in een andere
kamer naar de voor het meerkamersysteem
gekozen bron te kunnen luisteren.
AANSLUITINGEN
