Installeren en Aansluiten
• Voor weergave van satellietontvangers, cam-
corders, DVD- of LD-spelers, een adapter van
scart naar 3 cinch pluggen, zie afbeelding 1
(normale videoapparaten), of van scart naar 2
cinch +1 S-video stekkers, zie afbeelding 4
(S-videoapparaten).
• HiFi-videorecorders hebben een adapter van
scart naar 6 cinch pluggen nodig, zie afbeelding
2 (normale video), of van scart naar 4 audio +
2 S-video pluggen, zie afbeelding 5 (S-video
VCR). Lees de instructies bij de adapter zorg-
vuldig, om vast te stellen welke van de zes
stekkers voor het opnamesignaal is (aansluiten
op de uitgangen van de AVR) en welke voor het
weergavesignaal van de videorecorder (aanslui-
ten op de Ingangen van de AVR). Maak onder-
scheid tussen audio- en videosignalen. Aarzel
niet uw leverancier te raadplegen indien u
twijfels heeft.
• Gebruikt u uitsluitend normale videoappara-
ten, dan is voor de TV-monitor een adapter van
3 cinch pluggen naar scart nodig (zie afbeelding
3). Gebruikt u ook S-video apparaten, dan is een
extra adapter van 2 cinch + 1 S-video plug naar
scart nodig (afbeelding 6), verbonden met de
scart-ingang van uw TV, geschikt voor S-video.
Alleen de videopluggen (de 'gele' cinch pluggen
in afbeelding 3 en de S-video plug in afbeelding
6) worden aangesloten op de TV/Monitor
Uitgang B en het volume van de TV wordt
geheel teruggedraaid.
Belangrijke opmerking over
adapterkabels
Wanneer de cinch aansluitingen van de adapter
die u gebruikt gemarkeerd zijn, sluit de audio en
video ingangspluggen dan altijd aan op de
audio en video uitgangen van de AVR en om-
gekeerd. Is dat niet het geval, let dan op de sig-
naalrichting zoals die is aangegeven in boven-
staande afbeeldingen en in de aanwijzingen bij
de adapter. Heeft u twijfels, aarzel dan niet uw
leverancier om inlichtingen te vragen.
Belangrijke opmerkingen over S-video
1. Alleen de S-video in/uit van S-video appara-
tuur mag verbonden worden met de AVR, NOOIT
zowel de normale als de S-video aansluitingen,
uitgezonderd de TV, zie punt 2.
Wanneer beide aansluitingen gemaakt zijn zal
alleen het S-Video signaal zichtbaar gemaakt
worden.

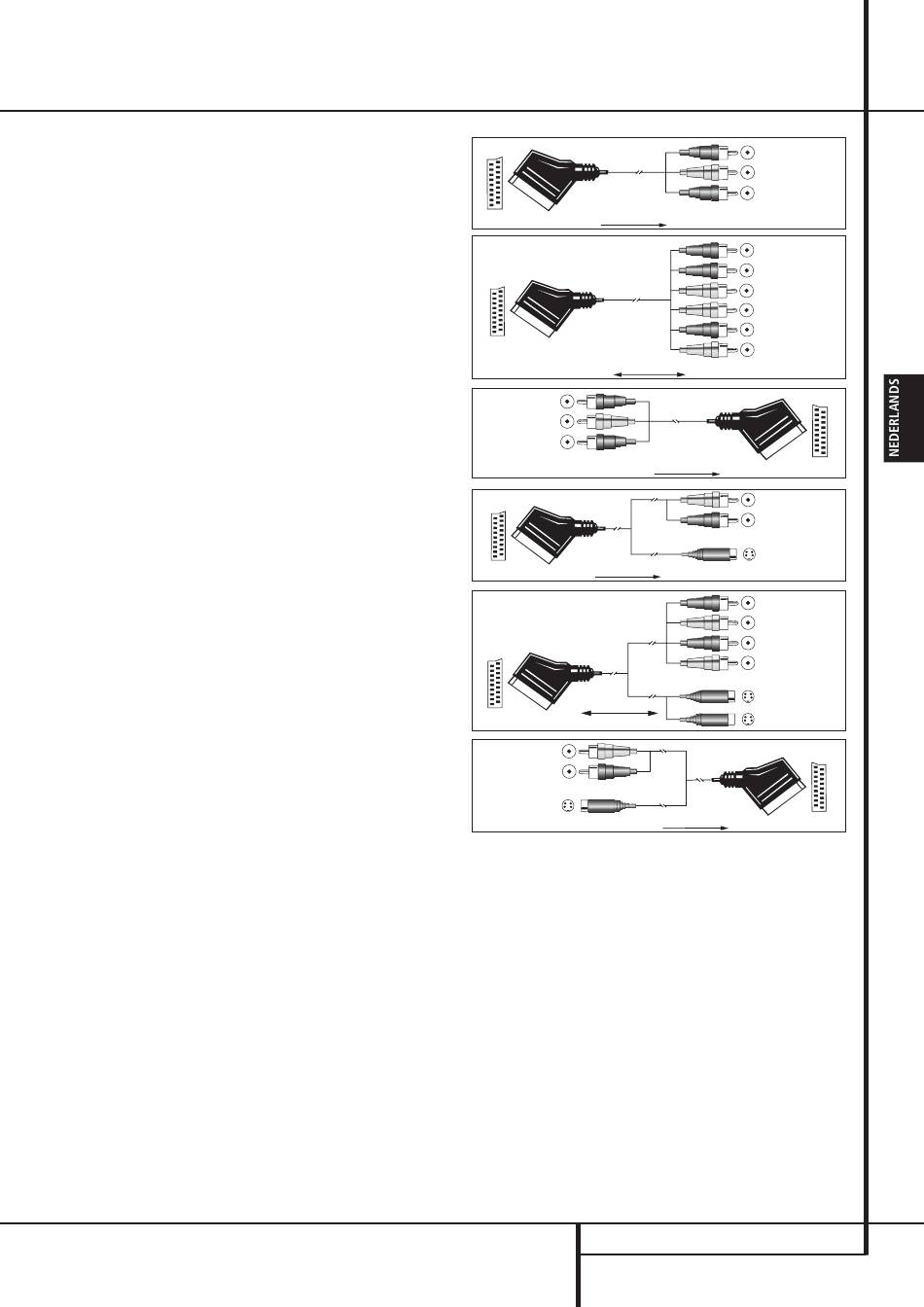

Afbeelding 1:
scart/cinch adapter voor
weergave;
→
richting: scart
cinch
Afbeelding 2:
scart/cinch adapter voor
opnemen en weergeven;
richting: scart ↔ cinch
Afbeelding 3:
cinch/scart adapter voor
weergave:
→
richting: cinch
scart
Afbeelding 4:
scart/S-video adapter
voor weergave:
→
richting: scart
cinch
Afbeelding 5:
scart/S-video adapter
voor opname en
weergave:
richting: scart ↔ cinch
Afbeelding 6:
scart/S-video adapter
S-video uit
voor weergave:
→
richting: cinch
scart
1
Ook andere kleuren mogelijk, b.v. bruin en grijs
Belangrijk bij gebruik van
scart/cinch adapters
Wanneer videobronnen op de TV aangesloten
zijn via een scartkabel worden naast de
audio/videosignalen ook stuursignalen naar de
TV gezonden. Met deze signalen werkt bijvoor-
beeld de automatische bronkeuze, zodat de TV
automatisch naar de juiste bron schakelt zodra
de videobron wordt gestart. En bij DVD-spelers
wordt de TV ook automatisch op 16:9 gescha-
keld (met 16:9 TV's of met 4:3 TV's waarop het
16:9 formaat kan worden gekozen) en wordt de
RGB videodecoder van de TV in/uitgeschakeld,
afhankelijk van de instelling van de DVD-speler.
Bij gebruik van een adapterkabel gaan deze
signalen verloren en dient de TV met de hand op
de juiste positie gezet te worden.
Zwart
Geel
Rood
Rood
Zwart
Opmerking over het RGB-signaal
met SCART:
indien u een toestel gebruikt dat RGB-signalen
op een SCART-uitgang (b.v. de meeste DVD-
spelers doen dit) levert en u wilt dit RGB-signaal
gebruiken, dan moet de SCART-uitgang recht-
streeks op uw TV aangesloten worden. Hoewel
de AVR driewegs-videosignalen kan schakelen
(zoals component signalen Y/Pb/Pr), hebben TV's
aparte sync-signalen nodig naast RGB (ook met
SCART) die niet additioneel door de AVR gescha-
keld en geleverd kunnen worden.
RGB signalen kunnen alleen door de AVR geleid
worden wanneer geen afzonderlijk synchroni-
satie signaal nodig is (zie laatste opmerking bij
Video Aansluiting op pagina 15).
INSTALLEREN EN AANSLUITEN
Zwart
Geel
Rood
Zwart
Rood
Blauw1
Geel
Groen1
Wit
Zwart
Rood
S-video in
Zwart
Rood
Blauw
1
Geel
S-video in
S-video uit
15
