BDS 335/635 Systeem
Bevestig de luidspreker
met de lange bout aan
u kunt de aan de wand bevestigde luidspreker van de ene naar de andere kant
draaien; als u echter probeert om hem omhoog of omlaag te kantelen, dan beschadigt
dit de beugel en mogelijk de wand, wat niet door de garantie wordt gedekt.

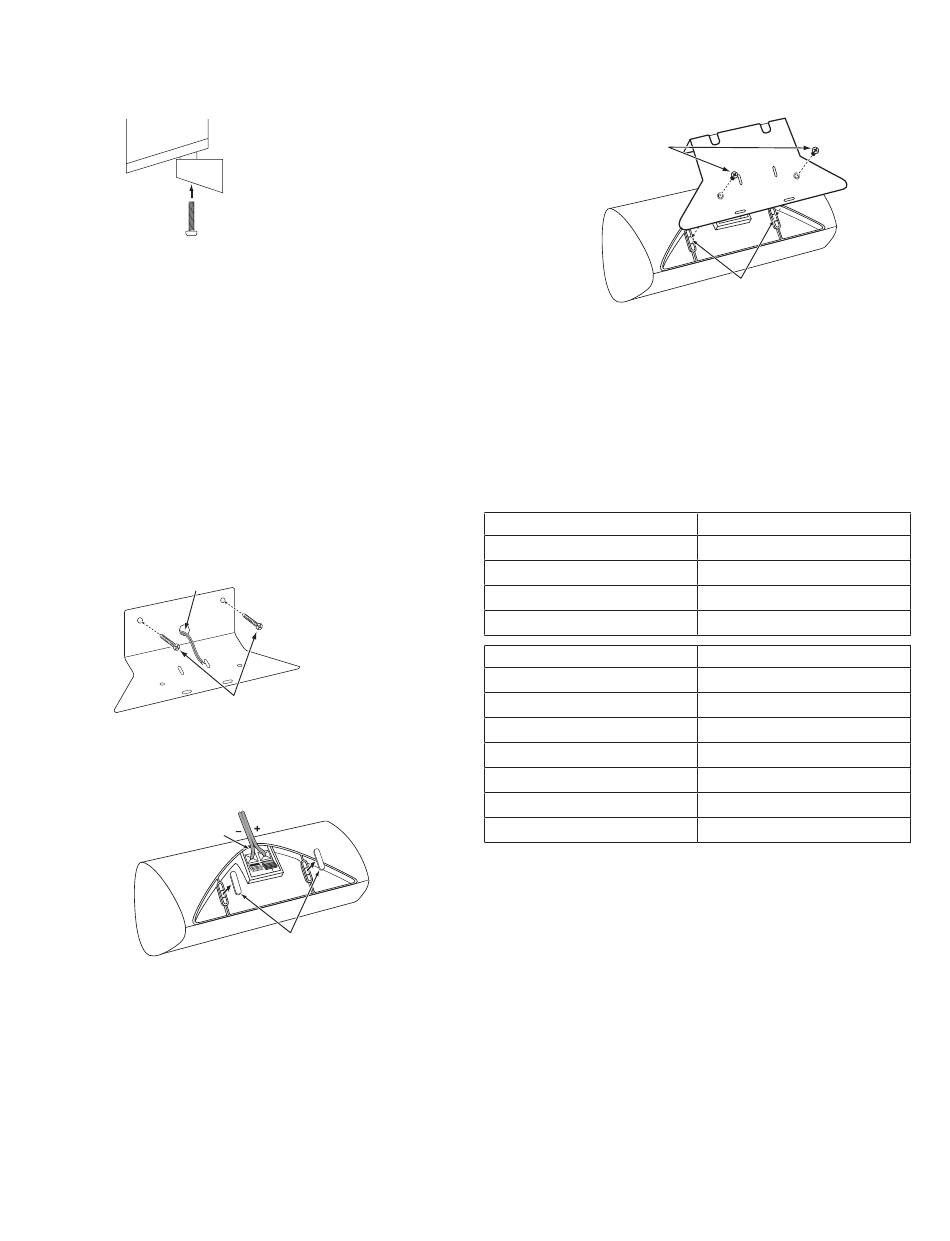

Het aan de muur monteren van de middenluidspreker (ALLEEN BDS 635)
1. Stel de locatie voor de luidspreker vast. plaats indien mogelijk de luidspreker
zodanig dat één van de bevestigingsschroeven (niet inbegrepen; gebruik maat
#10) direct op een draagbalk in de muur kan worden geïnstalleerd. gebruik als
dat niet mogelijk is optionele muurankers die een nominale belasting van ten
minste 11,3 kg (25 lb) kunnen ondersteunen en geschikt zijn voor de constructie
en materialen van de muur. De klant is verantwoordelijk voor de juiste selectie
en bevestiging van in bouwmarkten verkrijgbare bevestigingsmaterialen om de
luidsprekers juist en veilig aan de muur te bevestigen.
2. voer de luidsprekerkabel zoals getoond door de bevestigingsplaat van de
muurbeugel en bevestig de bevestigingsplaat op de gewenste locatie aan de muur.
voer de kabel door
de opening
gebruik bevestigingsmaterialen die geschikt zijn
voor de constructie en materialen van de muur
3. verwijder de rubberen kussentjes van de voetsteunen aan de onderkant van de
middenluidspreker en sluit de luidsprekerkabels aan op de aansluitklemmen aan
de onderkant van de luidspreker. let op de juiste polariteit.
Sluit de kabel aan
4. gebruik de meegeleverde schroeven om de luidspreker aan de beugel voor
wandmontage te bevestigen. De schroeven passen in de schroefdraad in de
openingen van de middelset voetsteun die werden blootgesteld toen u in de
vorige stap de rubberen kussentjes verwijderde.
pas de afdekking van de
aansluitklemmen in de uitsparing aan
de onderkant van de luidspreker
de beugel
verwijder de kussentjes
gebruik de meegeleverde
schroeven om de luidspreker
aan de beugel te bevestigen
Aansluitingen
LET OP: Voordat u aansluitingen maakt op het BDS-systeem, ervoor zorgen
dat het netsnoer van het systeem is losgekoppeld van het apparaat en het
stopcontact. De luidsprekers aansluiten terwijl het systeem is ingeschakeld
kan de luidsprekers of het BDS-systeem beschadigen.
luidsprekers en het BDS-systeem hebben corresponderende (+) en (–) aansluitingen.
De meeste luidsprekers gebruiken rood voor de (+) aansluiting en zwart voor de (–)
aansluiting. uw BDS-systeem heeft kleurgecodeerde luidsprekeraansluitingen:
BDS 335-systeem
Wit
Rood
paars
zwart
BDS 635-systeem
Wit
Rood
Blauw
grijs
groen
paars
zwart
zwart wordt gebruikt voor de (–) klemmen van alle kanalen op het BDS-systeem.
zorg ervoor dat de luidsprekers identiek worden aangesloten: (+) op de luidspreker
naar (+) op het BDS-systeem en (–) op de luidspreker naar (–) op het BDS-systeem.
Het onjuist aansluiten van een of meerdere luidsprekers resulteert in slecht geluid,
zwakke bas en een slecht stereo-effect.
LET OP: Zorg ervoor dat de (+) en (–) kabels elkaar of de andere
aansluitingen niet raken. Contact van kabels kan kortsluiting veroorzaken
en het BDS-systeem beschadigen.
aansluitingen
Schroef de schroeven in de
middelste openingen
linker kanaal (+)
rechter kanaal (+)
subwoofer (+)
(–) op beide kanalen
linksvoor (+)
rechtsvoor (+)
surround links (+)
surround rechts (+)
midden (+)
subwoofer (+)
(–) op alle kanalen
11
