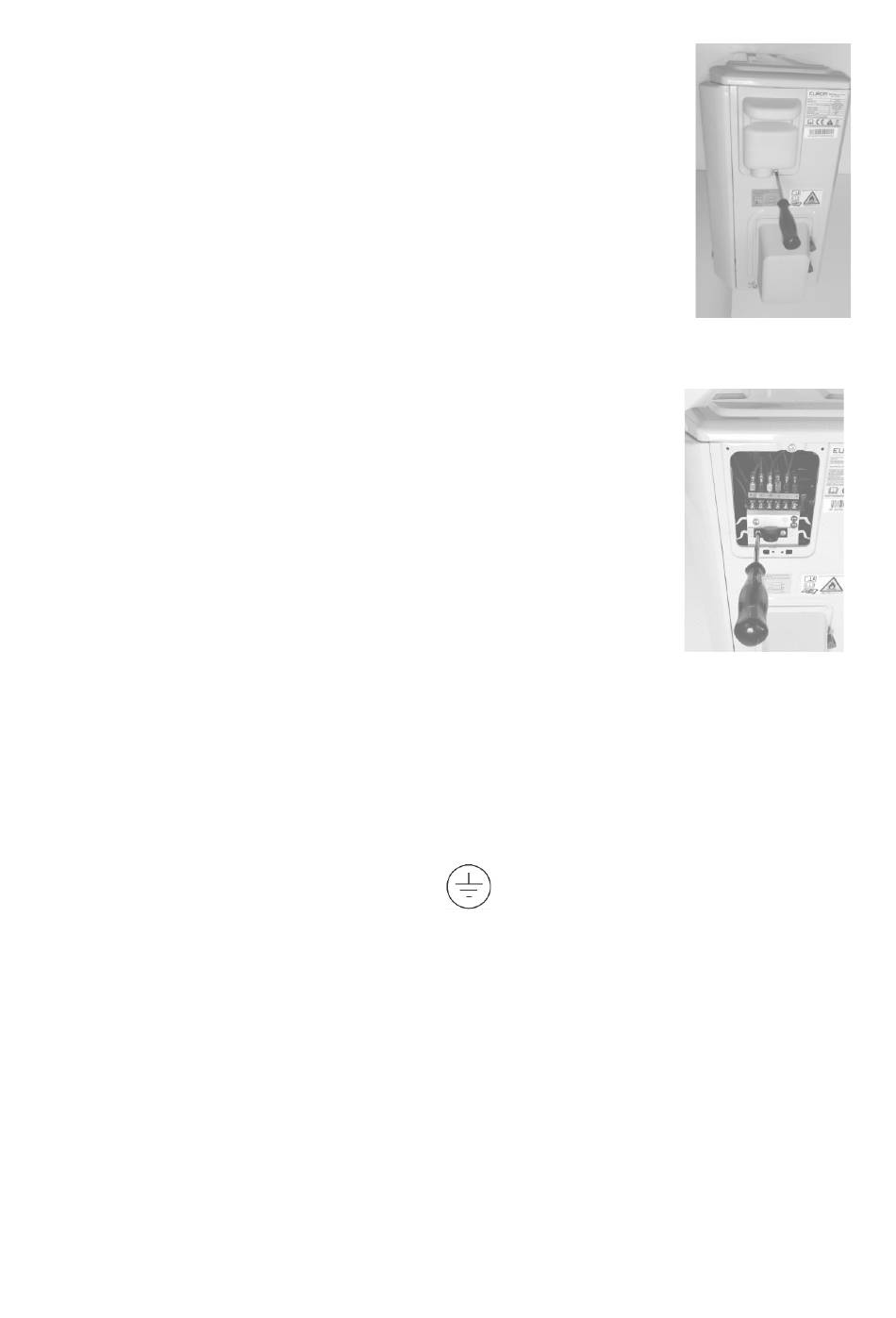

Verwijder de afdekkap aan de zijkant van de buiten-unit.
-
Schroef de kabelklem onder het aansluitblok los blok en leg het opzij.
-
Waarschuwing: Alle elektrische aansluitingen moeten uitsluitend worden
gemaakt volgens het elektrische aansluiting schema label aan de
binnenkant van de afdekkap van de buiten-unit. Let op, op de
meegeleverde 5-aderige kabel- en op het aansluitblok staat de codes
vermeld: Van links naar rechts:
W(1)
1(L)
Bij het aansluiten van de binnen-unit heeft u notities of een foto gemaakt van de
lettercodering op de 5 aderige kabel zodat u weet welke kleur kabel welke
lettercodering heeft.
- Sluit de verbindingskabel aan volgens het bedradingsschema van de buiten-unit
en volgens de lettercodering op het aansluitblok en op de 5-aderige kabel.
Schroef elke kabel stevig vast aan in de juiste aansluiting van het aansluitblok.
Let op: verwissel de fasedraad en de nuldraad niet!
De geel/groene aarde kabel moet worden aangesloten op de schroef met het
aarde symbool. (Zie ook onderstaande foto's.)
Belangrijk: De L en N aansluiting aan de rechterkant van het
aansluitblok mogen niet worden aangesloten! Deze aansluiting moet
worden gemaakt door de installateur
2(N)
S
(groen/geel kabel)
28
