DE

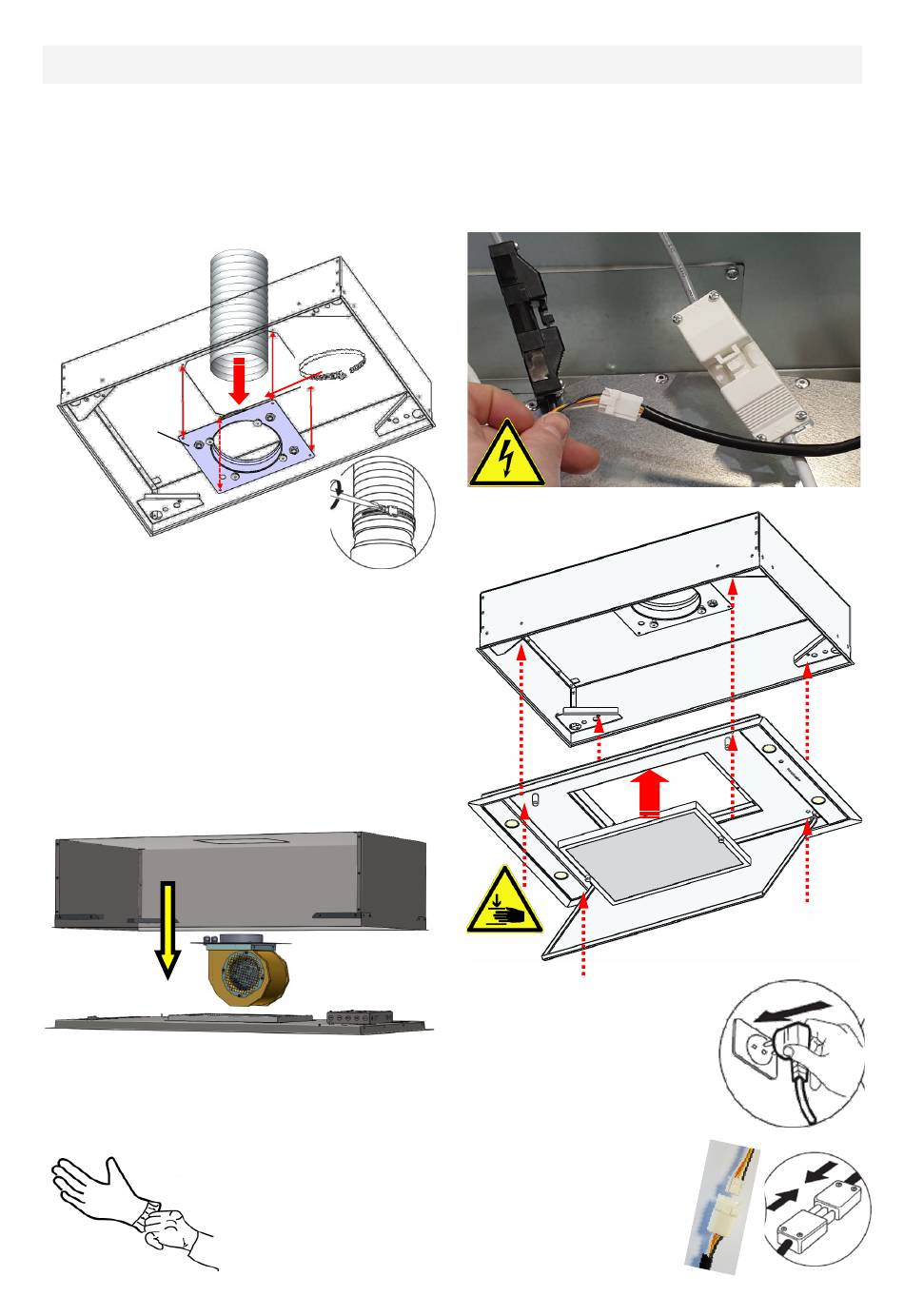

10. Bei Einbau in unzugänglichen Zwi-
schendecken, bei beengten Platzverhält-
nissen oder bei Montage direkt an Rohde-
cke muss der Anschlußstutzen (B) ( mit
Motor ) nach innen abgenommen werden,
um den Abluftschlauch anzuschließen.
B
Hierzu zuerst den Anschlussstutzen (B) mit
Befestungsflansch ( und Lüftermotor ) ent-
fernen. Den Abluftschlauch an den Abluft-
stutzen anschließen und abdichten. Zurück
in den Haubenkörper (A) schieben und
festschrauben.
14
All manuals and user guides at all-guides.com
MONTAGEANLEITUNG
Die Montage erfolgt in umgekehrter Reihenfolge.
11. Kabelsteckverbinder einstecken Filter-
einsatz (E) in den Haubenkörper (A) einset-
zen
und
verschrauben.
schließen.
12.a) Den elektrischen
Anschluss herstellen.
12.b) Bei Abluftbetrieb:
beim Einsatz eines ex-
ternen
Gebläsemotors
Anschlusskabel verbin-
den.
Fensterkontakt
anschliessen.
13. Funktionstest ge-
mäß
Bedienungsanlei-
tung durchführen.
Edelstahlfront
4 Stück
M5 x 12
2x
