Linkerkant, on-
derkant

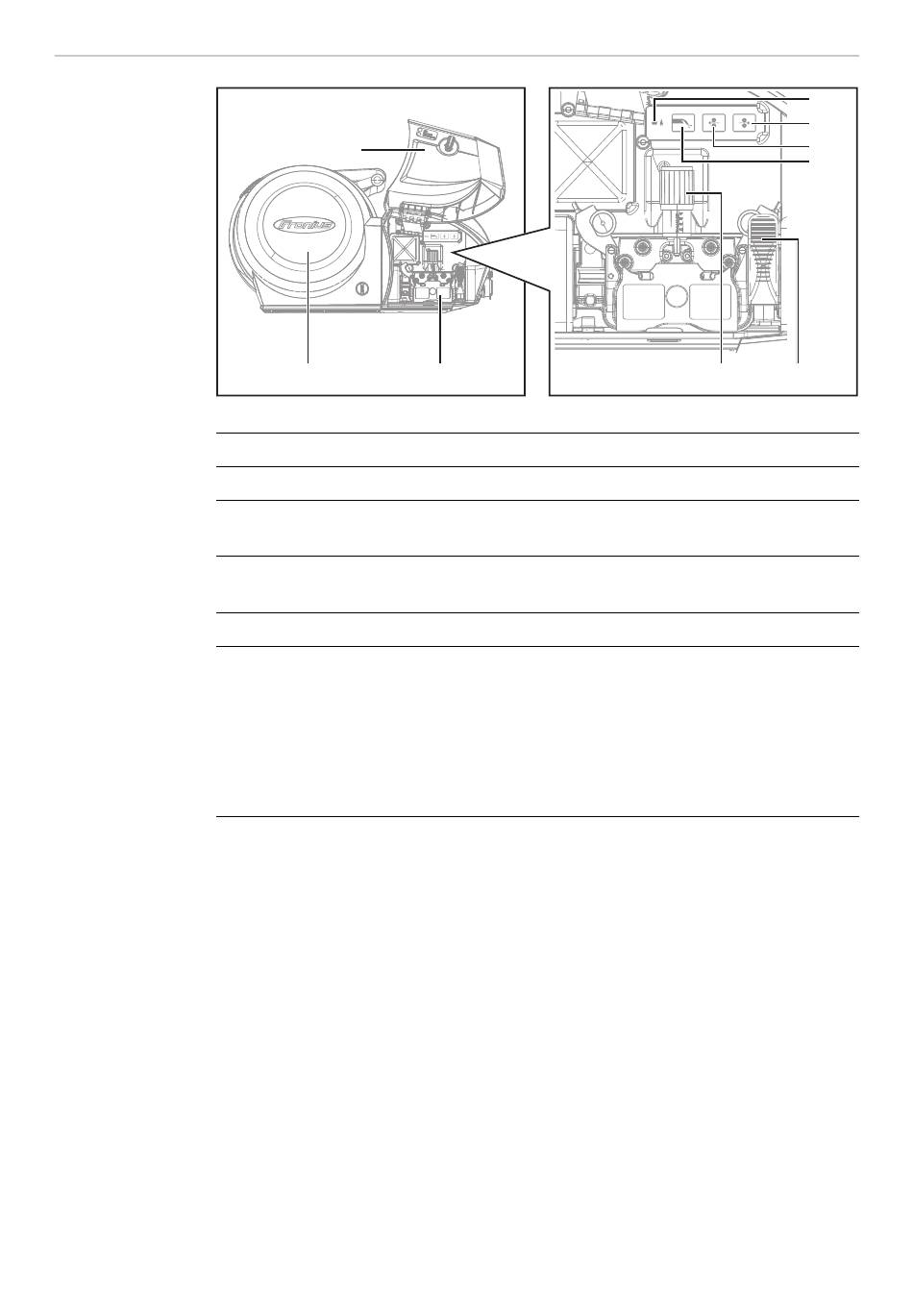

CWF 25i – linkerkant
(1)
(2)
(3)
(4)
(5)
(6)
(7)
22
(2)
(1)
(3)
Draadspoelafdekking
Afdekking draadaandrijving
4-rollen-draadaandrijving
met rode beschermkap
Drukhendel
voor het instellen van de contactdruk
Klemhendel
Toets Gascontrole
voor het instellen van de benodigde hoeveelheid gas voor de drukvermin-
deraar
Na het indrukken van de toets Gascontrole stroomt er gedurende 30 se-
conden gas naar buiten. Door nogmaals te drukken wordt dit voortijdig
beëindigd.
Toets Draadterugloop
Gas- en stroomloos terugtrekken van de lasdraad
Voor het terugtrekken van de lasdraad staan er 2 varianten ter beschik-
king:
Variant 1
Lasdraad met de vooraf ingestelde draadterugloop-snelheid terugtrekken:
houd de toets Draadterugloop ingedrukt
-
na het indrukken van de Draadterugloop-toets wordt de lasdraad 1
mm (0,039 inch) teruggetrokken
-
na een korte pauze zet de draadtoevoer het terugtrekken van de las-
draad voort – als de Draadterugloop-toets ingedrukt blijft, neemt de
snelheid elke seconde met 10 m/min (393,70 ipm) toe totdat de voor-
af ingestelde draadterugloop-snelheid is bereikt
(9)
(8)
(7)
(6)
(4)
(5)
