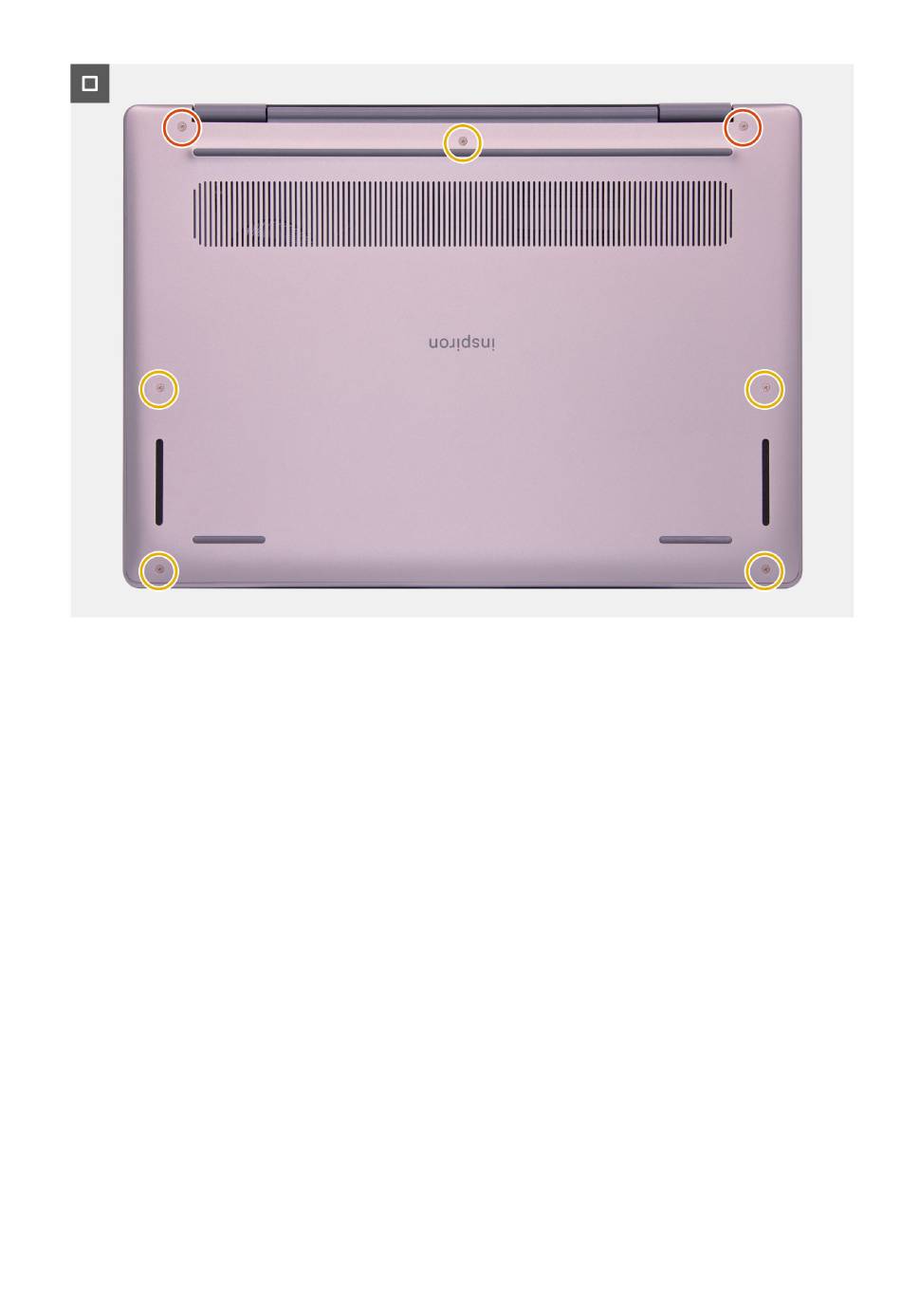

Afbeelding 15. De schroeven installeren
2. Plaats de onderplaat bovenop de palmsteun- en toetsenbordeenheid.
3. Lijn de schroefgaten op de onderplaat uit met de schroefgaten op de polssteun- en toetsenbordeenheid en klik vervolgens de
onderplaat op zijn plaats.
4. Draai de twee geborgde schroeven (M2x7.9) vast en plaats de vijf schroeven (M2x5.5) vast waarmee de onderplaat aan de
palmsteun- en toetsenbordeenheid wordt bevestigd.
Vervolgstappen
1. Volg de procedure in
Nadat u in de computer hebt
Ventilator
De ventilator verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de onderplaat.
Over deze taak
De volgende afbeeldingen geven de locatie van de ventilator aan en bieden een visuele weergave van de verwijderingsprocedure.
38
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
gewerkt.
