De gewichten monteren

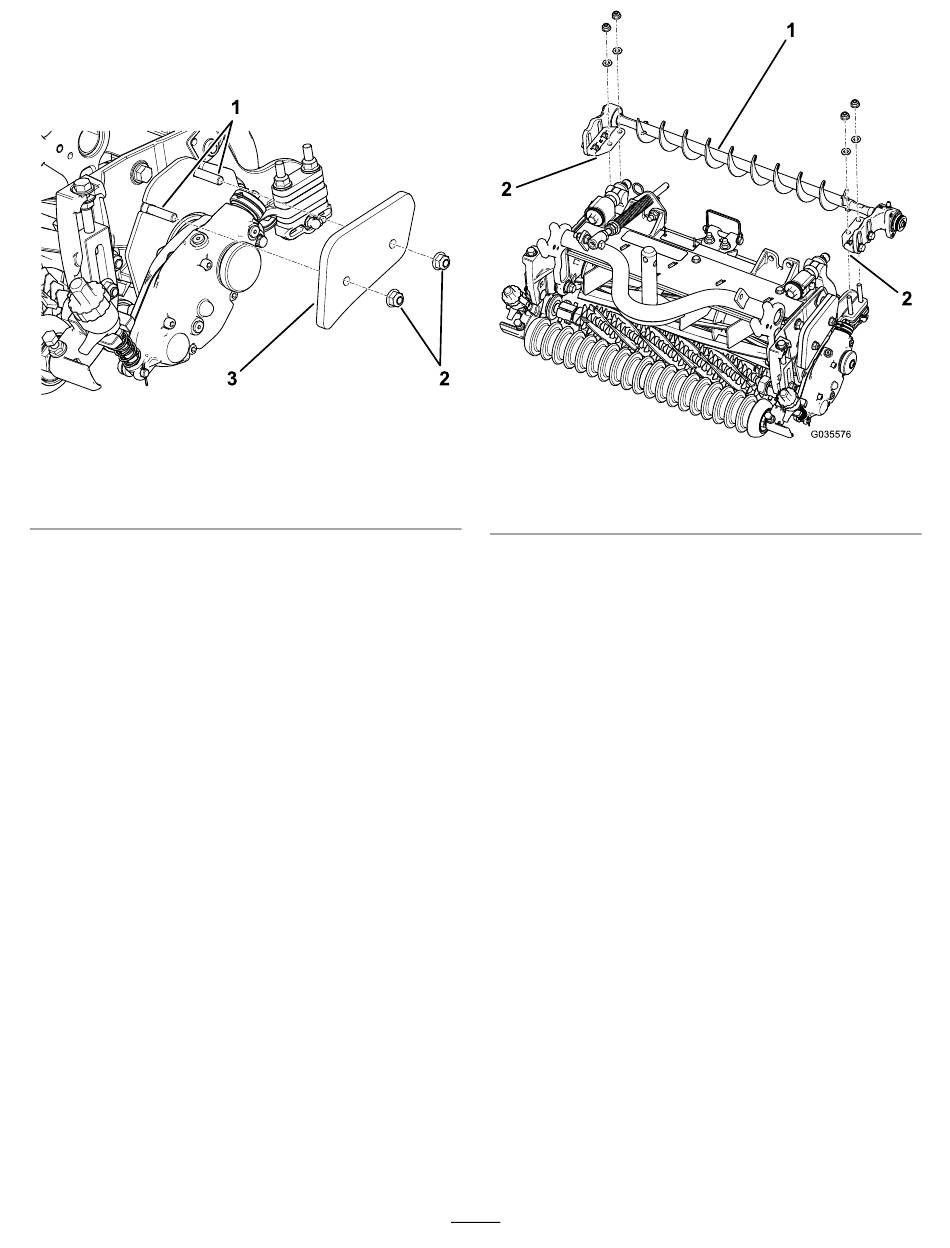

Monteer de gewichten aan het maaidek zoals getoond
in
Figuur
4.
1. Slotbouten (5/16" x 1")
2. Flensmoeren (5/16"), draai
vast met een torsie van 20
tot 26 N·m.
De rolborstel monteren
1.
Verwijder de 2 flensborgmoeren waarmee de
rolbeugels aan de zijplaten zijn bevestigd, en
verwijder ook afstandsstukken van 6 mm die
zich aan de bovenkant van de montageflens
van de zijplaat bevinden
Opmerking:
Verwijder de bouten niet. Bewaar
de flensborgmoeren voor latere montage.
2.
Plaats de montagebeugels van de linker of
rechter rolborstel op de bouten van de rolbeugel
(Figuur
5).
Figuur 4
3. Gewichten
(Figuur
3).
g283859
1. Linker rolborstel
Belangrijk:
van de rolborstel direct op het bovenste
oppervlak van de montageflens op de
zijplaat van het maaidek. Plaats geen
afstandsstukken tussen de montagebeugels
van de rolborstel en de montageflenzen van
de zijplaat. Bewaar de extra afstandsstukken
van 6 mm voor eventueel later gebruik.
3.
Bevestig de montagebeugels van de rolborstel
losjes aan de zijplaten van het maaidek met de
moeren die u eerder hebt verwijderd.
4.
Schuif de afdichting naar buiten tot de
lipafdichtingen de lagerbehuizingen licht raken
(Figuur
6).
3
Figuur 5
2. Montagebeugel van
rolborstel
Bevestig de montagebeugels
g035576
