3. Montage, installation et mise en service
3�1 Déballage et mise en place
• Retirez l'emballage.
• Vérifiez pour l'ensemble des pièces que celles-ci n'ont pas été endommagées pendant le
transport. En cas de dommages, avertissez immédiatement le transporteur.
3�2 Test de fonctionnement
• Il est recommandé de faire faire au vérin sa course maximale plusieurs fois avant la mise
en service (également après une non-utilisation prolongée). Voir chapitre 4.
3.3 Équipement devant être mis à disposition par le client.
• Équipement de protection individuelle. Voir paragraphe 1.6
• Couverture de sécurité non inclus.
4. Utilisation
4�1 Mis en service
ATTENTION!
• Ne chauffez jamais une pièce qui est reliée au extracteurs hydrauliques
BETEX. La chaleur pourrait endommager certains composants du extracteurs
hydrauliques BETEX.
Sortez l'extracteur de poulies de la mallette. Maintenez un poste de travail rangé. Éliminez
tout excédent de graisse sur la pièce à monter ou à démonter.

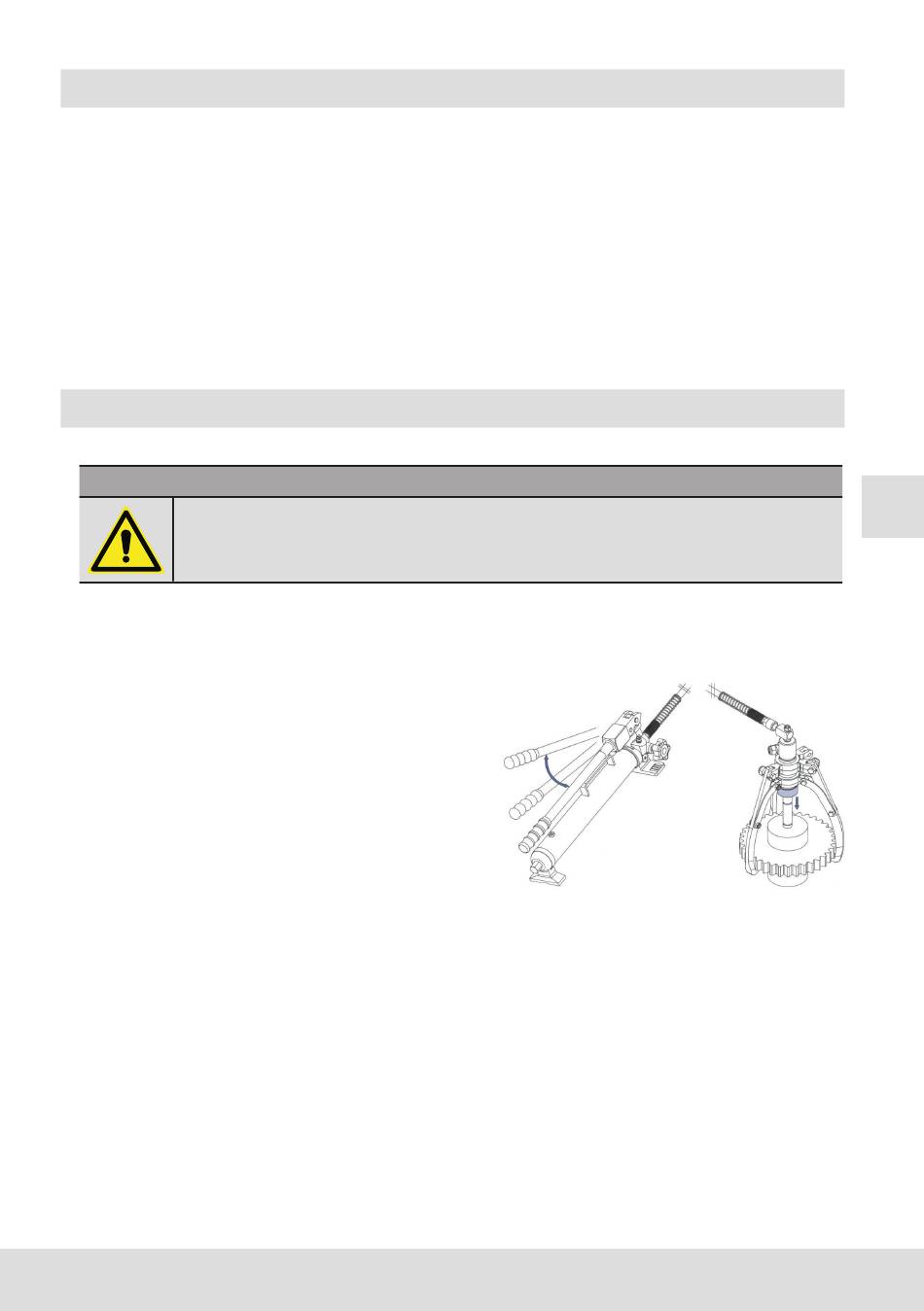

4�2 Démontage de pièces avec un extracteur de poulies HXP
Les extracteurs HXP peuvent être utilisés avec 2 ou
3 griffes d'extraction. Il est recommandé d'utiliser
autant que possible la configuration à 3 griffes, car
celle-ci permet une meilleure répartition de la force
de traction. L'extracteur de poulies doit être vérifié
avant chaque utilisation pour s'assurer qu'il n'est
pas endommagé. Les éventuels boulons qui sont
desserrés doivent également être bien serrés !
1. Sélectionnez l'extracteur de poulies adéquat pour
le démontage. Voir le schéma au paragraphe 7.1.
2. Raccordez la pompe externe. Il est possible de faire pivoter le raccord sur 360°.
3. Desserrez la bague du vérin pour ouvrir les griffes. Placez l'extracteur de poulies et les
griffes autour de la pièce à extraire. Resserrez la bague pour que les griffes se resserrent
autour de la pièce. Faites avancer le vérin de poussée en tournant pour que les griffes se
resserrent derrière la pièce. Si nécessaire, des adaptateurs de presse peuvent être mis en
place entre le piston et l'axe. Commencez à actionner la pompe. Arrêtez lorsque celui-ci
atteint l'axe et vérifiez que l'extracteur est bien serré sur l'ensemble des 2 ou 3 points.
L'extracteur doit être aligné avec la pièce à extraire.
4. Installez la couverture de sécurité sur l'extracteur et la pièce à démonter.
5. Commencez à actionner la pompe. Le piston vient pousser contre l'axe et la pièce se
détache. Si la pièce ne se détache pas, la capacité de l'extracteur est insuffisante pour
cette application.
6. Laissez le piston se rétracter entièrement. Desserrez la bague du vérin pour ouvrir les griffes.
7. Vérifiez que le système est complètement hors pression. Désaccouplez ensuite la pompe
externe.
8. Nettoyez l'extracteur et rangez-le après utilisation dans la mallette livrée avec l'équipement.
© BETEX Tools
