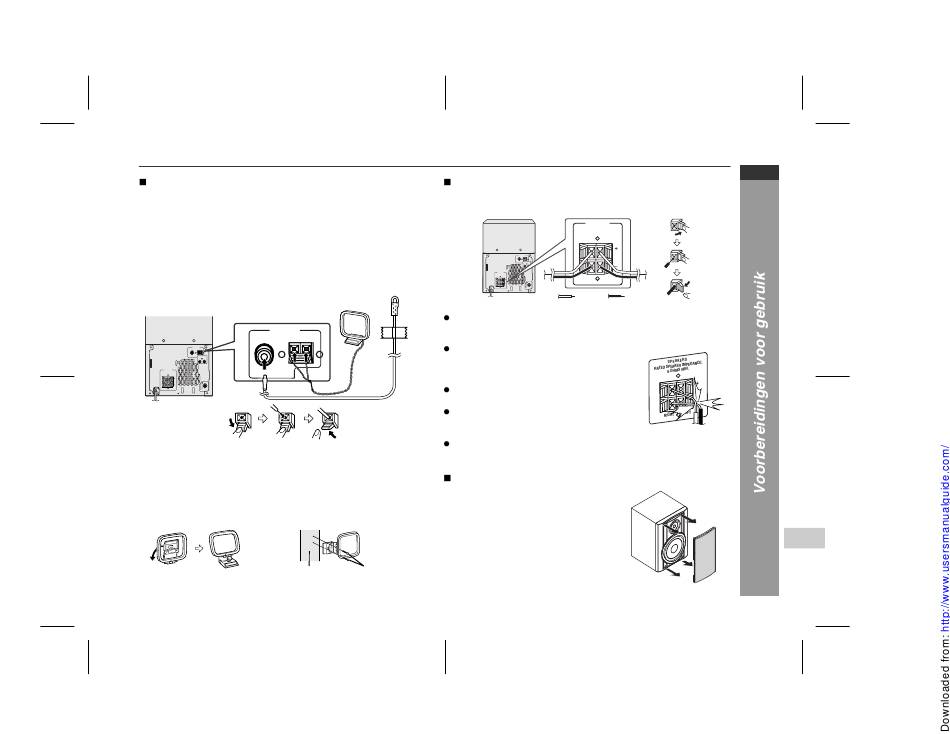

Aansluiten van de antennes
Bijgeleverde FM-antenne:
Sluit de FM-antennedraad aan op de FM 75 OHMS aansluiting en
richt de draad zodanig dat de ontvangst optimaal is.
Bijgeleverde AM-ringantenne:
Sluit de AM-ringantenne aan de AM en aarde (GND) aansluitingen
aan. Richt de AM-ringantenne uit voor een optimale ontvangst.
Plaats de AM-ringantenne op een boekenplank, etc., of bevestig ze
met schroeven (niet meegeleverd) aan een rek of aan de muur.
ANTENNA
FM
GND
AM
ANTENNA
FM
GND
AM
75 OHMS
VIDEO/AUX IN
RIGHT
LEFT
SPEAKERS
75 OHMS
RATED SPEAKER IMPEDANCE:
6 OHMS MIN.
AC INPUT
RIGHT
LEFT
Opmerking:
Als u de antenne op het toestel of in de buurt van het netsnoer
plaatst, kan het signaal gestoord worden. Plaats de antenne zo ver
mogelijk uit de buurt van het toestel voor een betere ontvangst.
Installeren van de AM-ringantenne:
< In elkaar zetten >
< Bevestigen aan de wand >
Muur
Aansluiten van de luidsprekers
Sluit de zwarte draad aan op de min (-) pool van de aansluiting, en
de rood gekleurde draad op de (+) pool van de aansluiting.
SPEAKERS
RATED SPEAKER IMPEDANCE:
6 OHMS MIN.
AC INPUT
RIGHT
LEFT
Let op:
Gebruik luidsprekers met een impedantie van 6 Ohm of hoger,
daar luidsprekers met een lagere impedantie het toestel mogelijk
beschadigen.
Verwissel in geen geval de rechter en linker
kanalen. De rechter luidspreker is de
luidspreker aan de rechterkant wanneer u
naar het toestel gekeerd staat.
Laat de ontblote luidsprekerdraden
elkaar niet raken.
Zorg dat er geen voorwerpen in de
bassreflexkanalen vallen of worden
gestoken.
Ga niet op de luidsprekers zitten of staan. Dit
kan leiden tot persoonlijk letsel.
De grilles van de luidsprekers zijn afneembaar
Er mag niets in aanraking komen met de
luidspreker-membranen wanneer u de
grilles van de luidsprekers haalt.
Schroeven
(niet meegeleverd)
SPEAKERS
RATED SPEAKER IMPEDANCE:
6 OHMS MIN.
ANTENNA
FM
GND
AM
75 OHMS
VIDEO/AUX IN
RIGHT
LEFT
RIGHT
LEFT
Rood
Zwart
Onjuist
XL-UH240H
XL-UH240H (BK)
XL-UH2440H
NEDERLANDS
6
N-8
