Interroll Anschlusskabel für Trommelmotor DM-Serie
Anschlusskabel demontieren

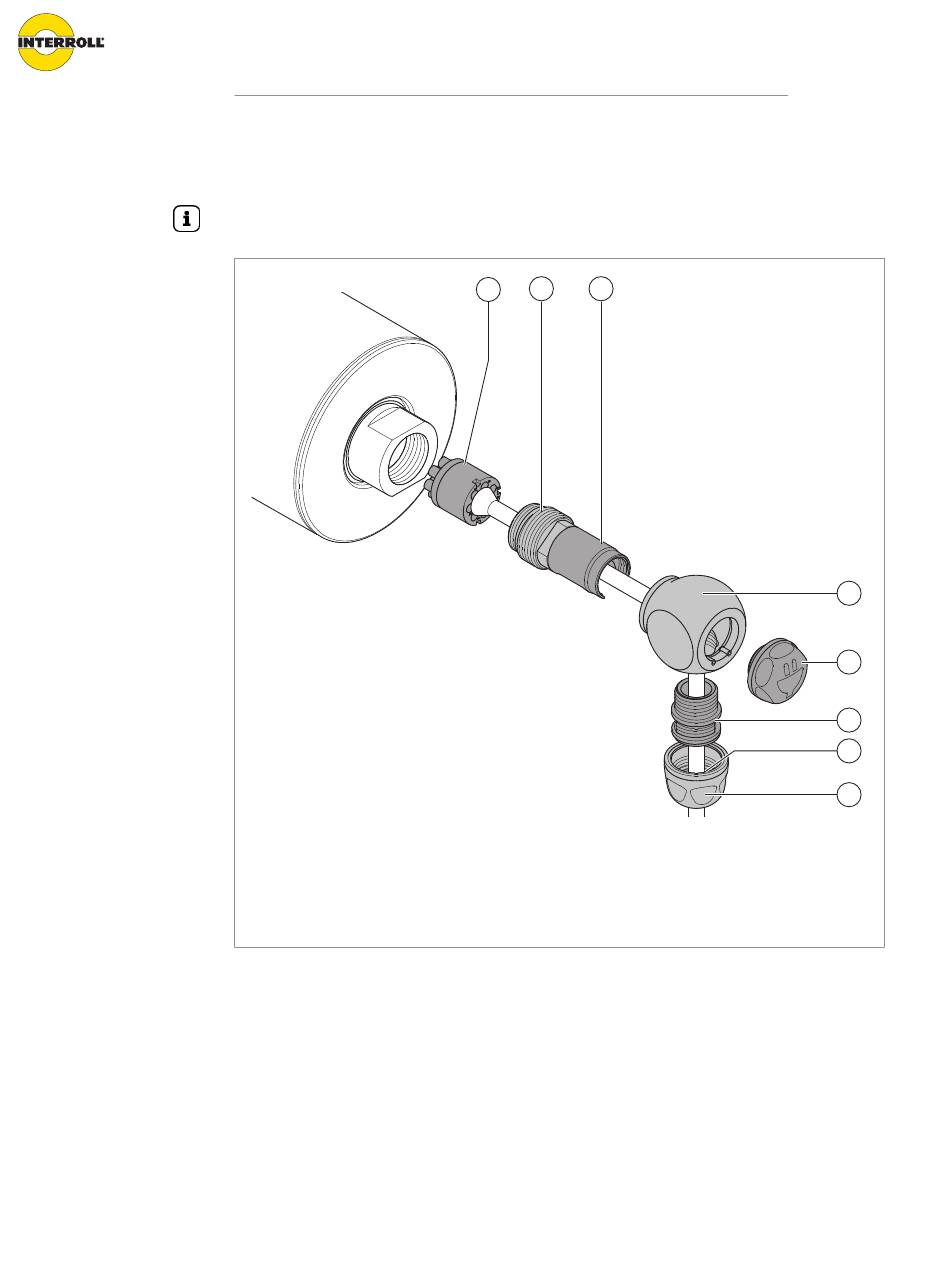

Demontage bei Winkelverschraubung
Zur Unterscheidung der Motorvariante mit Stecker von der Motorvariante ohne Stecker ist die
Verschlussschraube mit einem Steckersymbol markiert.
1
Stecker
2
Montagenippel
3
Montagehülse
4
Zwischenstutzen
4 Die Druckschraube (8) mit Maulschlüssel SW 20 mm vollständig lösen.
4 Sicherstellen, dass der blaue Dichteinsatz (7) aus dem Rohrnippel (6) abgezogen wird.
4 Den Rohrnippel (6) mit Maulschlüssel SW 14 mm vollständig aus dem Zwischenstutzen
herausdrehen.
4 Die Verschlussschraube (5) lösen und den Zwischenstutzen (4) von der Montagehülse (3)
herunterschieben.
4 Den Montagenippel (2) mit Maulschlüssel SW 14 mm vollständig aus dem Wellenende
herausdrehen. Dabei sicherstellen, dass sich die Montagehülse (3) und das Kabel nicht
mitdrehen.
4 Den Stecker (1) mit dem Kabel aus der in der Welle festmontierten Steckdose herausziehen.
2
3
1
5
Verschlussschraube
6
Rohrnippel
7
Dichteinsatz
8
Druckschraube
4
5
6
7
8
Version 2.0 (06/2018) de
Originalbetriebsanleitung
